Конструкция и принцип действия
1
Конструкция и принцип
действия
Дифманометр и расходомер Media 5 ис-
пользуется для измерения и индикации
перепада давления или производных от
него параметров для газов и жидкостей.
Типичное назначение – это, например,
измерение уровня жидкости в сосудах
под давлением, измерение перепада
давления в потоке на входе и выходе,
измерение перепада давления на кла-
панах и фильтрах, а также измерение
расхода по методу перепада давления.
Прибор включает в себя блок измерения
перепада давления с измерительной
мембраной и пружинами для диапазо-
нов, а также индикатор со стрелочным
механизмом и шкалой.
Перепад давления ∆p = p1 – p2, создавае-
мый диафрагмой, создает на измеритель-
ной мембране (1.5) усилие, уравновеши-
ваемое пружинами диапазонов (1.4).
Отклонение измерительной мембраны
и рычага (1.8), пропорциональное пере-
паду давления, передается из пресс-
камеры посредством гибкого диска (1.9)
на стрелочный механизм (2.3) через ре-
гулируемый переходник (2.1). Установ-
ка нуля (Рис. 1) позволяет подстройку
стрелки на значение по шкале.
Шкала – линейная для перепада давле-
ния и квадратичная для расхода.
Вариант с концевыми
выключателями:
Зубчатый сегмент (2.2) с регулируемыми
флажками (3.1) активирует конечный вы-
ключатель, вводя флажки в шлицевые
инициаторы (бесконтактные реле) (3.2).
Если флажок заходит в поле шлицево-
го инициатора, сопротивление контакта
возрастает (контакт размыкается). Если
флажок выходит из поля шлицевого ини-
циатора, сопротивление падает (контакт
замыкается). Функция переключения ак-
тивируется, когда флажок заходит или
выходит из шлицевого инициатора (бес-
контактного реле) – в зависимости от на-
стройки.
1
Блок измерения
перепада давления
2
Корпус индикатора
1.1 Измерительный блок
2.1 Передаточный элемент
1.2 Камера положительного
давления
2.2 Зубчатый сегмент
1.3 Камера отрицательного
давления
2.3 Стрелка указателя
1.4 Измерительные пружины
3
концевых выключателя
(опция)
1.5 Измерительная мембрана
3.1 Регулируемые флажки
1.6 Мембранные шайбы
3.2 Шлицевые инициаторы
(сигнальные контакты)
А1 и А2
1.7
Шток мембраны
1.8
Рычаг
1.9
Эластичная шайба

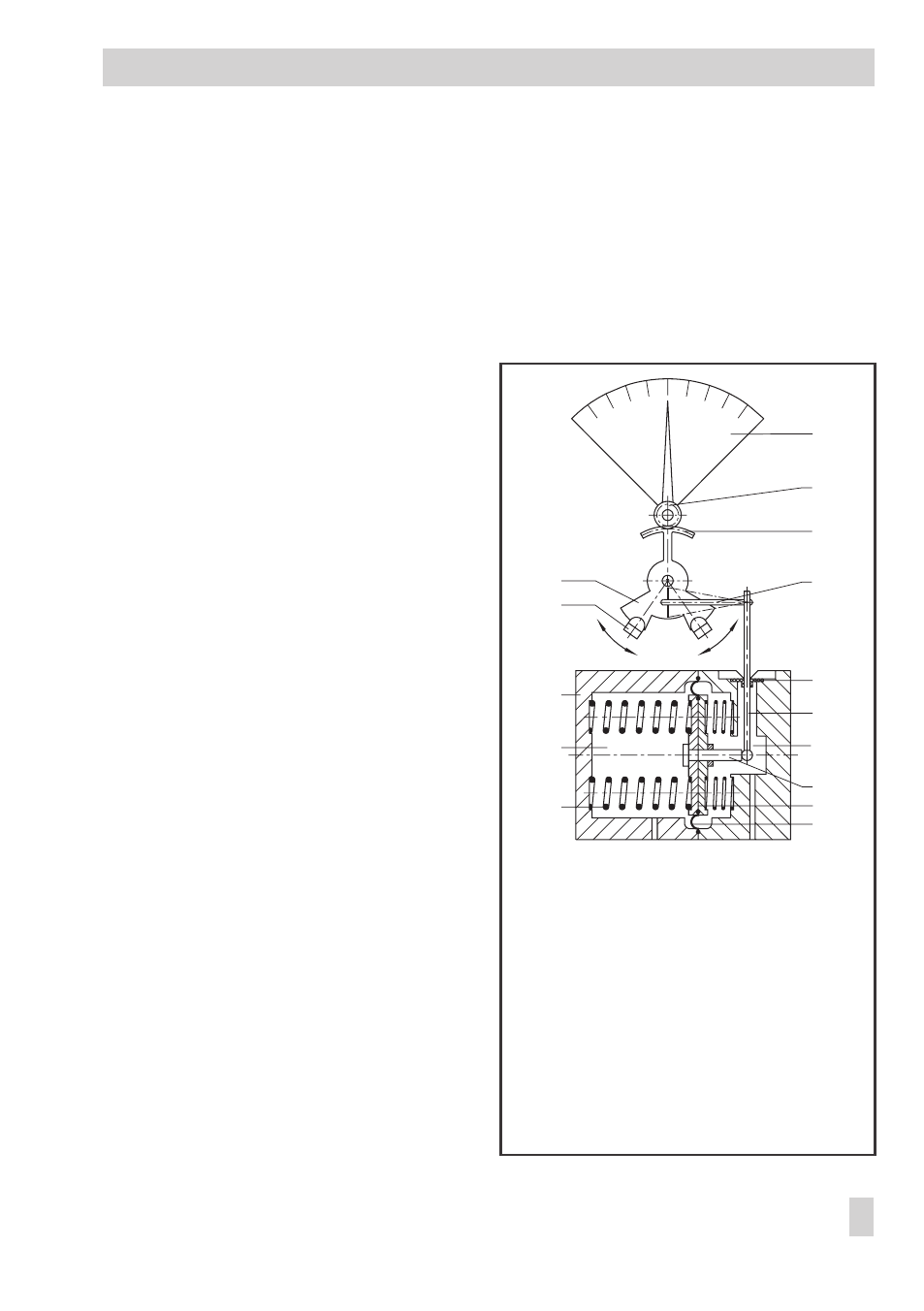

Рис. 2 · Функциональная схема
