7
EB 9519 RU
+
–
Измерение уровня жидкости
Установка
H Пределы измерений
h Замеренная высота
z Дополнительная высота
K Компенсирующая высота
Схема 1
Измерения в криогенных системах
(сжиженные газы)
Схема 2
Измерения в резервуаре под давлением с
(не) конденсирующейся сжатой подушкой
Схема 3
Измерения на резервуаре по нижнему
предельному уровню
Блок диафрагмы
Монтаж:
Стандартный
Обратный
Стандартный
Отстойные сосуды
Разделительный сосуд
Стандартный
Обратный
Измерения на жидкостях
Измерения на паре
Измерения на газах
1)
Вентильные блоки SAMSON могут быть установлены в перевернутом положении с блоком измерения dP вверху, чтобы совместить
подсоединения (+) к (+) и (–) к (–). См. подробнее в подразделе 3.

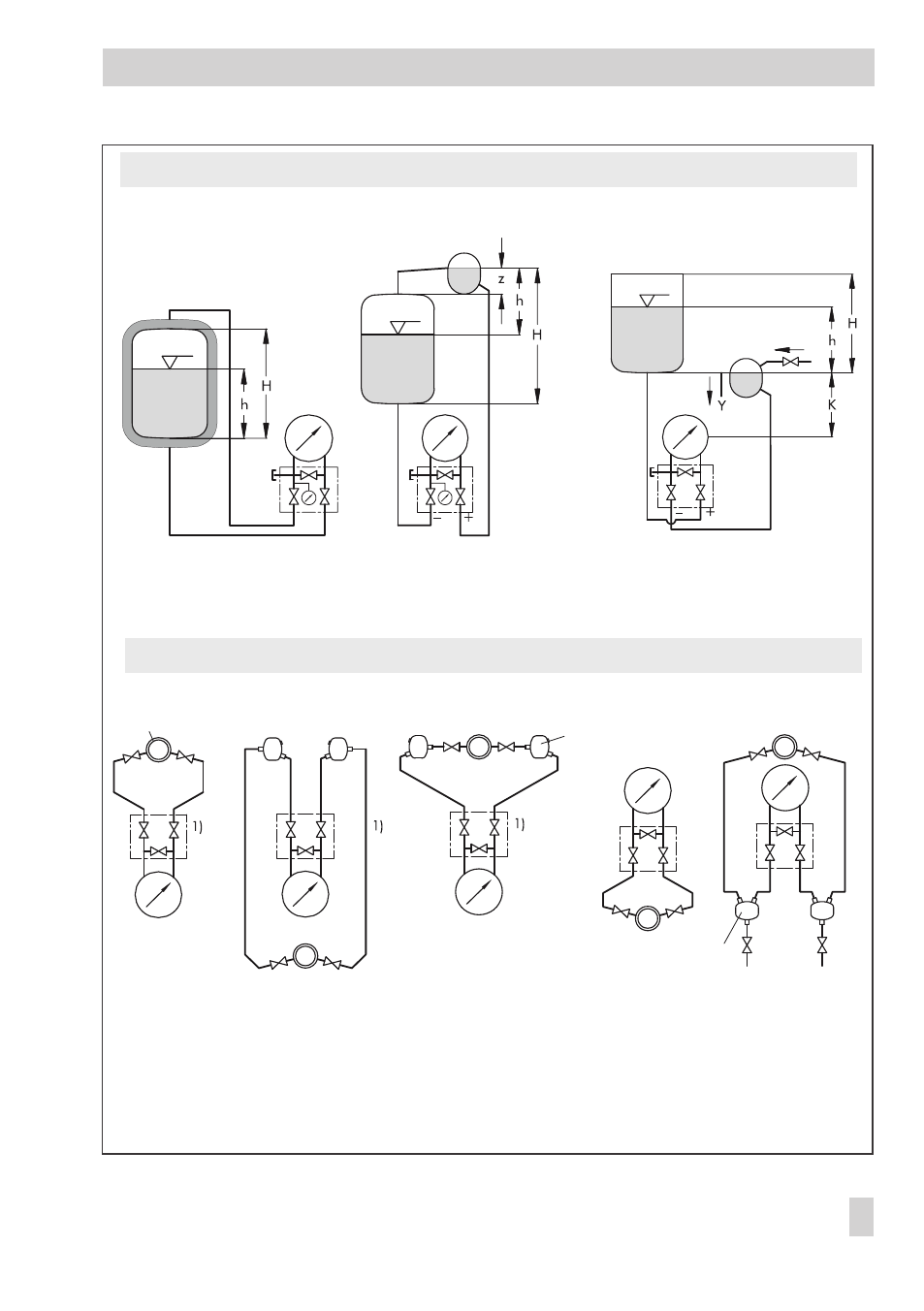

Рис. 3 · Схемы соединения приборов
Иллюстрация с вентильным блоком SAMSON
Измерение расхода
