EB 9519 RU
18
7

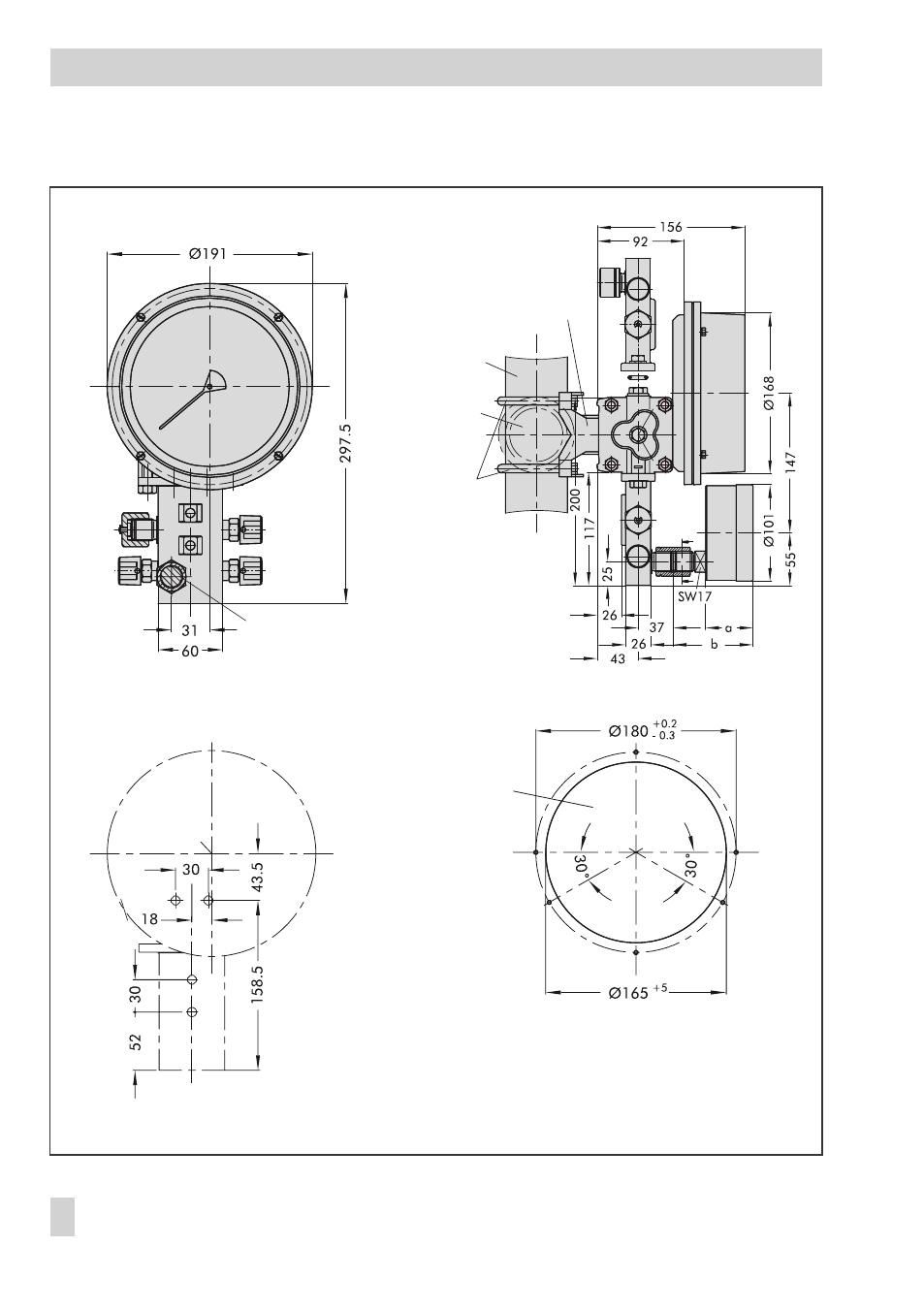

Размеры, мм
Рис. 11 · Размеры
Размеры, мм
Вентильный блок при
монтаже в перевернутом
положении
Монтаж трубок
Подсоединение G 1/2 -LH для манометра с со-
единительной втулкой G 1/2 для манометра NG 100
и кольцевое уплотнение 12x2, а также с G 1/4 для
манометра NG 63 с манжетой G 1/4
Монтажная деталь
Вертикальная трубка
Горизонтальная
трубка
Зажим
Подсоединение для рабочего
тела: Резьбовое отверстие
ISO 228 G 3/8
Монтаж настенный/
панельный
Монтаж панели
Вырез в панели
Отверстия Ø 8.5 под крепежные
болты M8
Шесть отверстий с резьбой M4 или отверстия
Ø 4,5 под болты с 6-гран. головкой с гайками M4.
Как вариант, возможно использование 3 x 120°
или 4 x 90°.
Центр
индикатора
