EB 9519 RU
8
2.5
Блок диафрагмы
Рабочая среда перетекает в направле-
нии, указанном стрелкой. На входе и выхо-
де блока диафрагмы должны находиться
прямые участки трубы. У поставляемых
SAMSON дроссельных трубок участки
этой длины получают наваркой калибро-
ванных трубок. В случае использования
фланцевых диафрагм длина прямого
участка диафрагмы оговорена в подт
верждении заказа.
Относительно трубопровода блок диа-
фрагмы вместе с уплотнениями не дол-
жен быть расположен эксцентрично.
Запрещено применять регулирующую
арматуру
(вентили,
регулирующие
клапаны, повороты и т.п.) на входе в
диафрагму! Насколько это возможно,
эксплуатационное состояние должно
соответствовать расчетному.
Напротив, не изменяющие состояние
среды регуляторы (например, редукто-
ры давления) вполне уместны на входе
измерительного прибора.
3
Принадлежности
На линиях перепада давления реко-
мендуется ставить и запорный вентиль
и, дополнительно, уравнительный вен-
тиль. Они предназначены для перекры-
вания двух линий перепада давления, а
также для замыкания накоротко индика-
тора при установке нуля.
3.1
Вентильный блок
В качестве принадлежностей от
SAMSON поставляется вентильный
блок (Рис. 5) с тремя комбинированны-
ми вентилями. Вентильный блок непо-
средственно прифланцован к нижней
стороне блока измерения dР.
При измерении расхода жидкостей и га-
зов, вентильный блок SAMSON можно
также устанавливать в перевернутом
положении, чтобы должным образом
совместить подсоединения, то есть (+)
к (+) и (–) к (–). Однако
подсоединение
Принадлежности
Фланец диафрагмы,
тип 90
Диафагма
тип 91
Присоединение линий перепада давления на блоке диафрагмы
Для газа
Для пара
Для жидкостей
Впуск 20–50 x d
Выпуск 5 x d

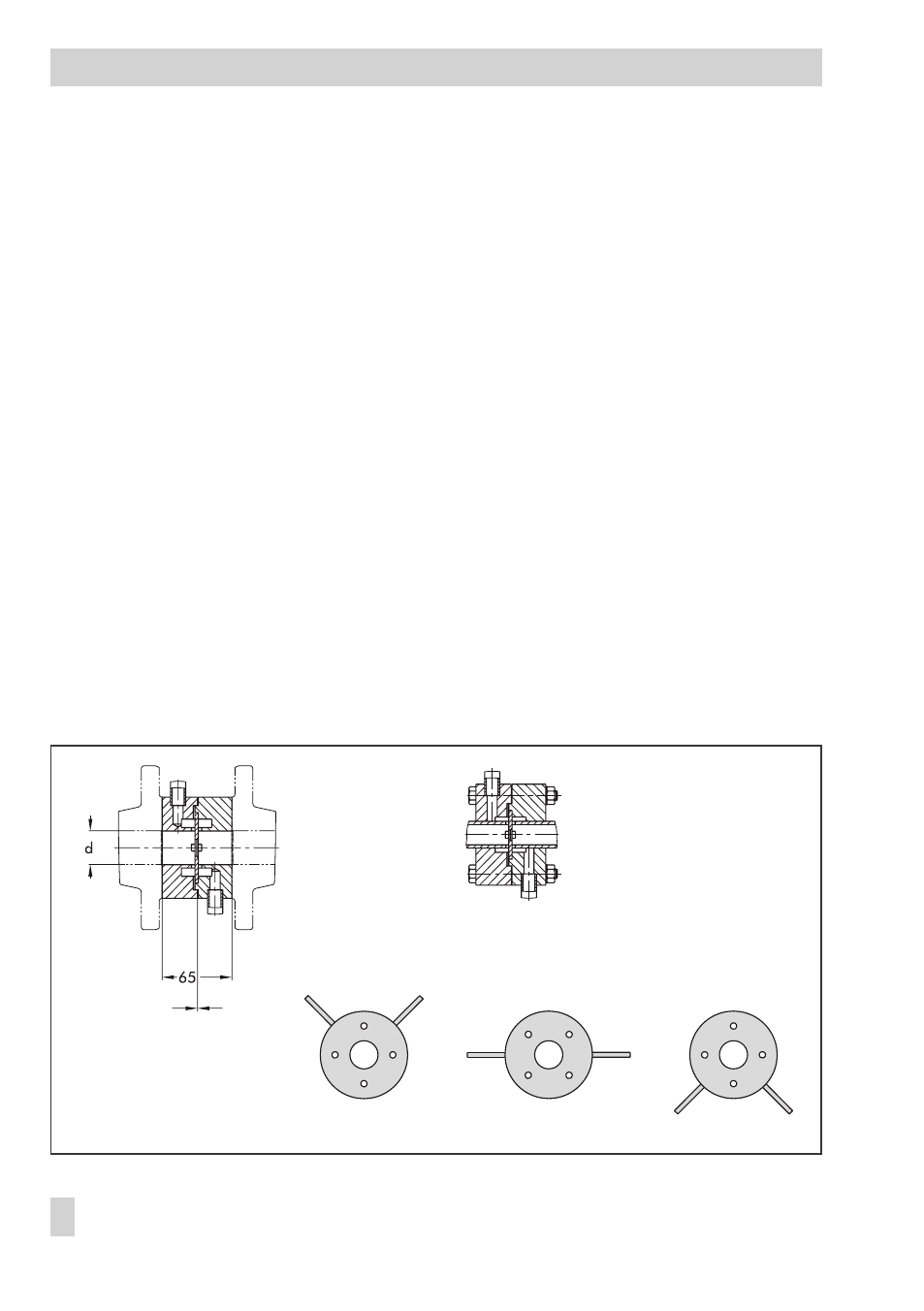

Рис. 4 · Блок диафрагмы
