EB 9519 RU
16
6.3
Настройка/замена
контактного блока
Контакты можно настраивать или заме-
нять только всем блоком.
Контактный блок с двумя сигнальными
контактами:
Заказ №: 1400-8839, 1400-9999
Контактный блок с тремя сигнальными
контактами:
Заказ №: 1400-8840
1. Отвернуть крышку корпуса.
2. Отвернуть два винта (2) на шкале,
снять крышку с обозначением типа и
снова завернуть два винта на шкале.
ПРИМЕЧАНИЕ
Перед сборкой расположить сигналь-
ные контакты A1 и A2 так, чтобы
один из них опирался на заплечик ме-
таллического флажка, а другой сбоку
на флажок.
Настройка/замена контактного блока

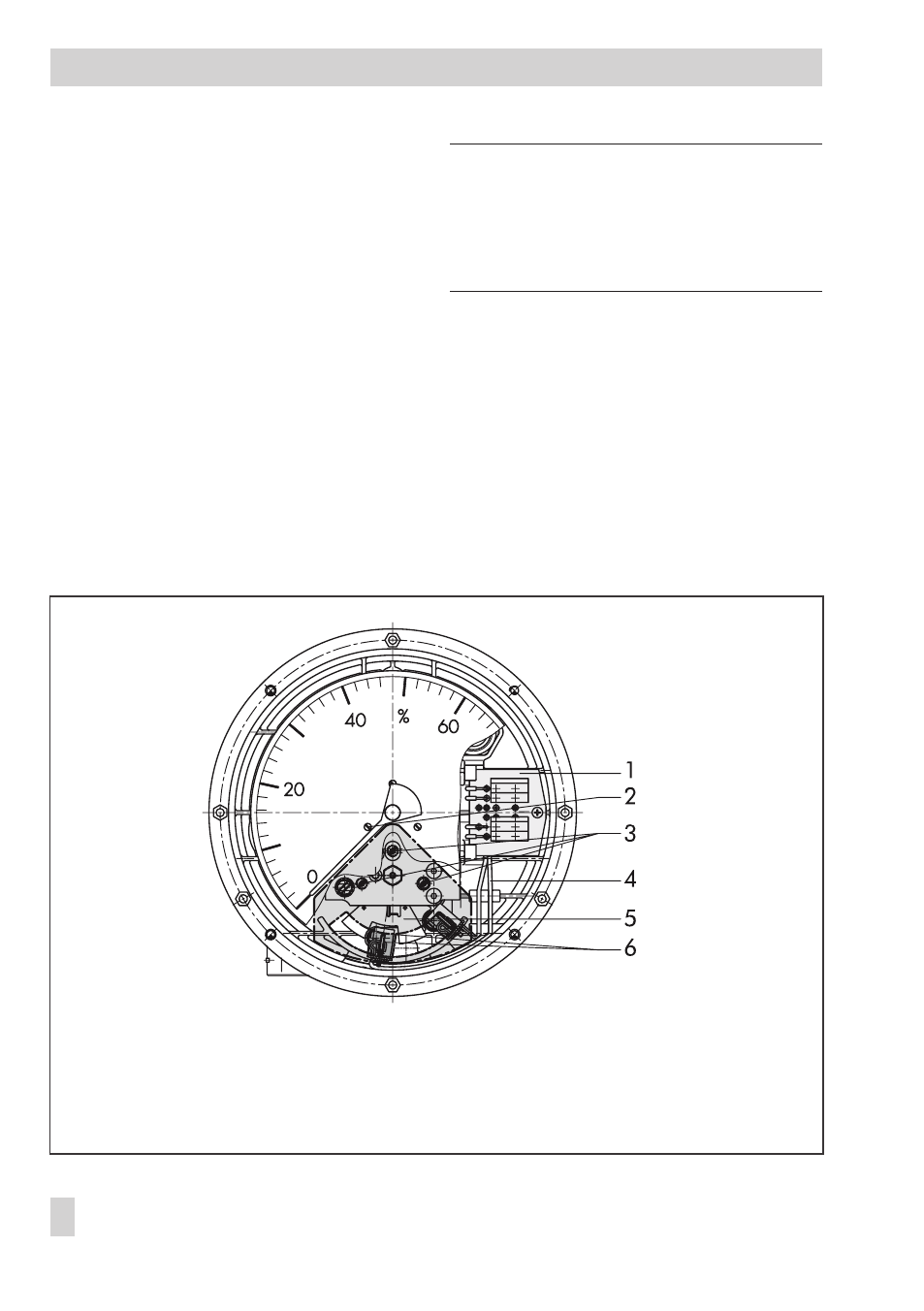

Рис. 10 · Подстройка сигнальных контактов
1 Печатная плата
2 Винты для шкалы
3 Резьбовые отверстия
4 Соединительный провод
5 Металлический флажок
6 Бесконтактные реле
