EB 9519 RU
14
41
LED1
A1
+
–
+
–
+
–
A2
A3
LED2
LED3
42 51 52 45 46
6
Вариант с концевыми
выключателями
6.1
Электрические соединения
Развязывающий усилитель подсоеди-
нить к сигнальным контактам A1, A2 и
A3 индикатора, как показано на рис. 8.
Приведенные в таблице параметры от-
носятся к соединениям бесконтактных
реле с сертифицированными искробе-
зопасными контурами с защитой EEx ia
IIC T6 (PTB 99 ATEX 2219 X):
Тип 1
Тип 2
U
i
16 В
16 В
I
i
25 мА
25 мА
P
i
34 мВт
64 мВт
C
i
50 нФ
50 нФ
L
i
250 мкГн
250 мкГн
Темп.
Класс
T6
T5
T4
T6
T5
T4
73° C 88° C 100° C 66° C 81° C 100° C
6.2
Настройка сигнальных
контактов
Сигнальные контакты A1, A2 и A3 можно
с помощью отвертки выставить на за-
данные диапазоны регулирования 1.1 и
1.2 или 2.1 и 2.2.
Контакт – в зависимости от назначенной
функции минимального или максималь-
ного контакта – устанавливается, когда
флажок заходит или выходит из бескон-
тактного реле. См. также таблицу (функ-
ции) на стр. 15.
Для более точной регулировки
(испытательный стенд) создать
давление в измерительной каме-
ре и проверить, появляется ли на
шкале нужный сигнал при пере-
мещении флажка (следить за све-
тодиодом на бесконтактном реле).
Если потребуется, изменить соот-
ветствующим образом положение
сигнального контакта.

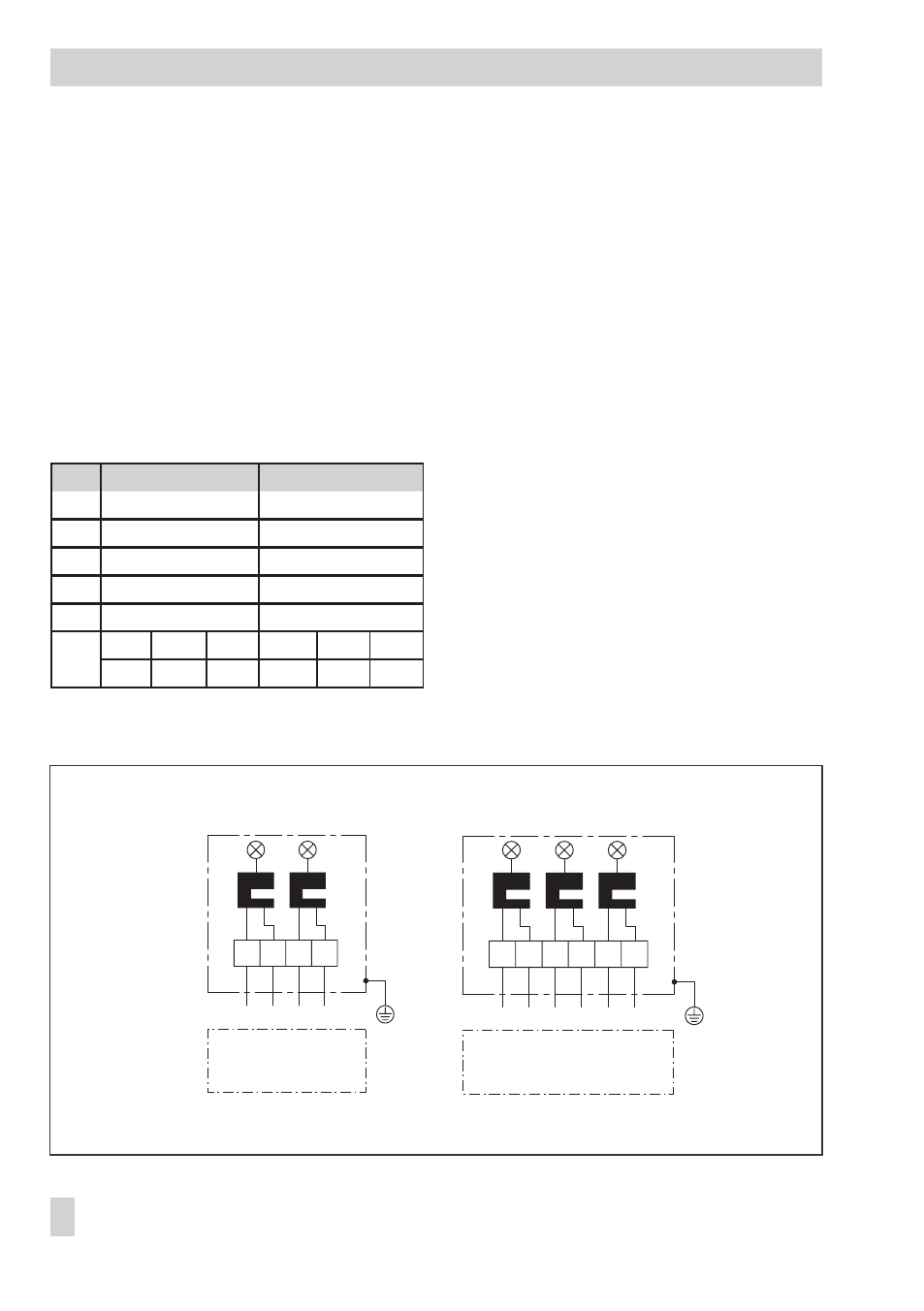

Рис. 8 · Схема выводов
41
LED1
A1
+
–
+
–
A2
LED2
42 51 52
Развязывающий усили-
тель согл. EN 60947-5-6
Вариант с концевыми выключателями
Развязывающий усилитель
согл. EN 60947-5-6
Версия с двумя сигнальными
контактами
Версия с тремя сигнальными
контактами
