УСТАНОВКА
39

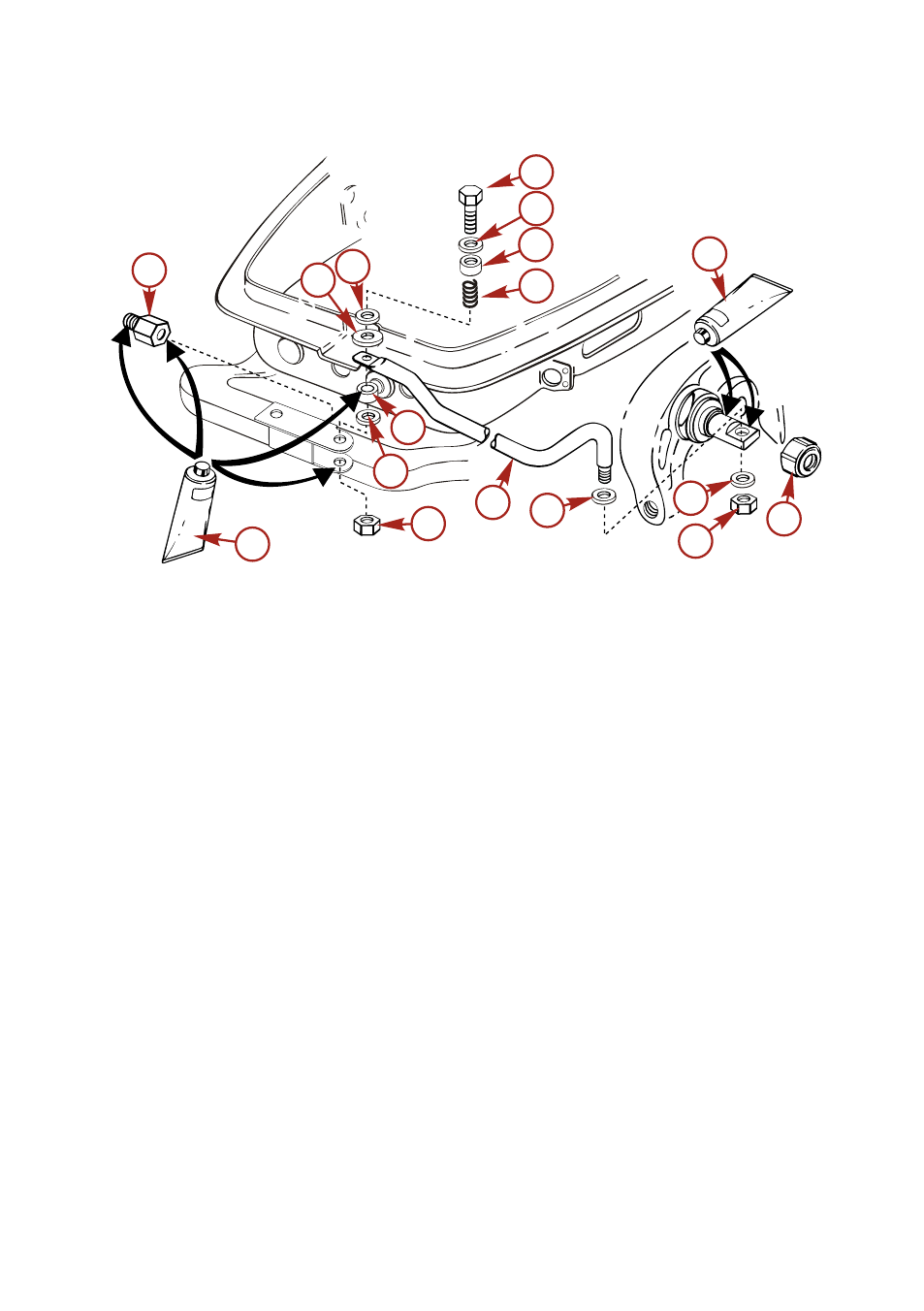

Детали стержня тяги рулевого механизма устанавливаются в соответствии с приведенной ниже
иллюстрацией. Необходимость проставок зависит от типа используемых кабелей.
a -
Смазка
b -
Проставка (вариант)
c -
Болт
d -
Шайба В
e -
Резиновый амортизатор
f -
Пружина
g -
Проставка
h -
Втулка
i -
Контргайка
j -
Стержень
k -
Шайба А
l -
Уплотнительное кольцо
Установка аккумуляторной батареи
УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ
Тщательно выполяйте указания изготовителя аккумуляторной батареи. Установите аккумуляторную
батарею в кожух таким образом, чтобы на нее не попадали брызги воды.
ПРИМЕЧАНИЕ: В подвесных двигателях с электрическим запуском кабели аккумуляторной батареи
должны быть всегда соединены с батареей при работающем двигателе даже в случае ручного запуска.
Несоблюдение этого требования может привести к повреждению системы зарядки.
СОЕДИНЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ
Подсоедините красный провод к положительному полюсу батареи, а черный провод - к отрицательному
полюсу батареи. Установите красную крышку на положительный полюс. При отключении проводов
батареи не забудьте сначала отключить черный кабель, а затем - красный кабель.
Требуемые номинальные параметры аккумуляторной батареи: Батарея 12 В с рекомендуемой емкостью
70 Ач или выше.
a
b
c
d
e
f
a
d
g
h
d
i
j
k
l
d
i
37507
