УСТАНОВКА
36

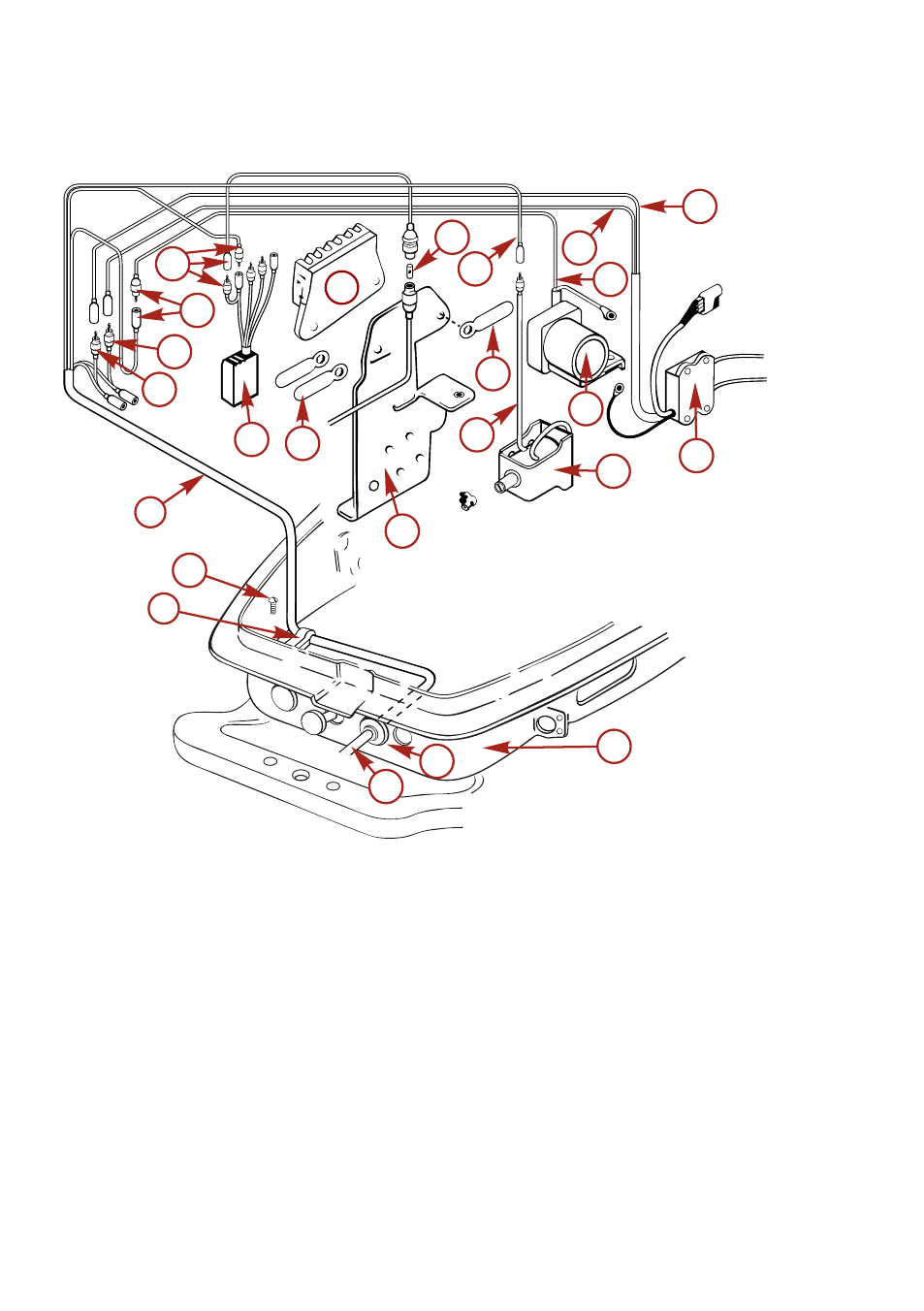

17. Прикрепите узел кабеля: Подключите кабель блока дистанционного управления к
соответствующим контактам через нижний кожух, как показано на рисунке. Прикрепите кабель с
помощью зажимов.
a - Узел кабеля
b - Черная клемма
c - Коричневая клемма
d - Зеленая клемма
e - Красная клемма
f - Выпрямитель
g - Клеммная колодка
h - Плавкий предохранитель
i - Зажимы
j - Синяя клемма
k - Электромагнит стартера
l - Блок разрядки концентратора
m - Электромагнит воздушной заслонки
n - Кронштейн соленоида стартера
o - Нижний кожух
37505
a
b
c
b
c
d
f
j
i
h
j
i
g
k
l
m
n
o
r
s
p
q
e
d
