УСТАНОВКА
37
p -
Изоляционная втулка
q -
К блоку дистанционного управления
r -
Зажим
s -
Винт

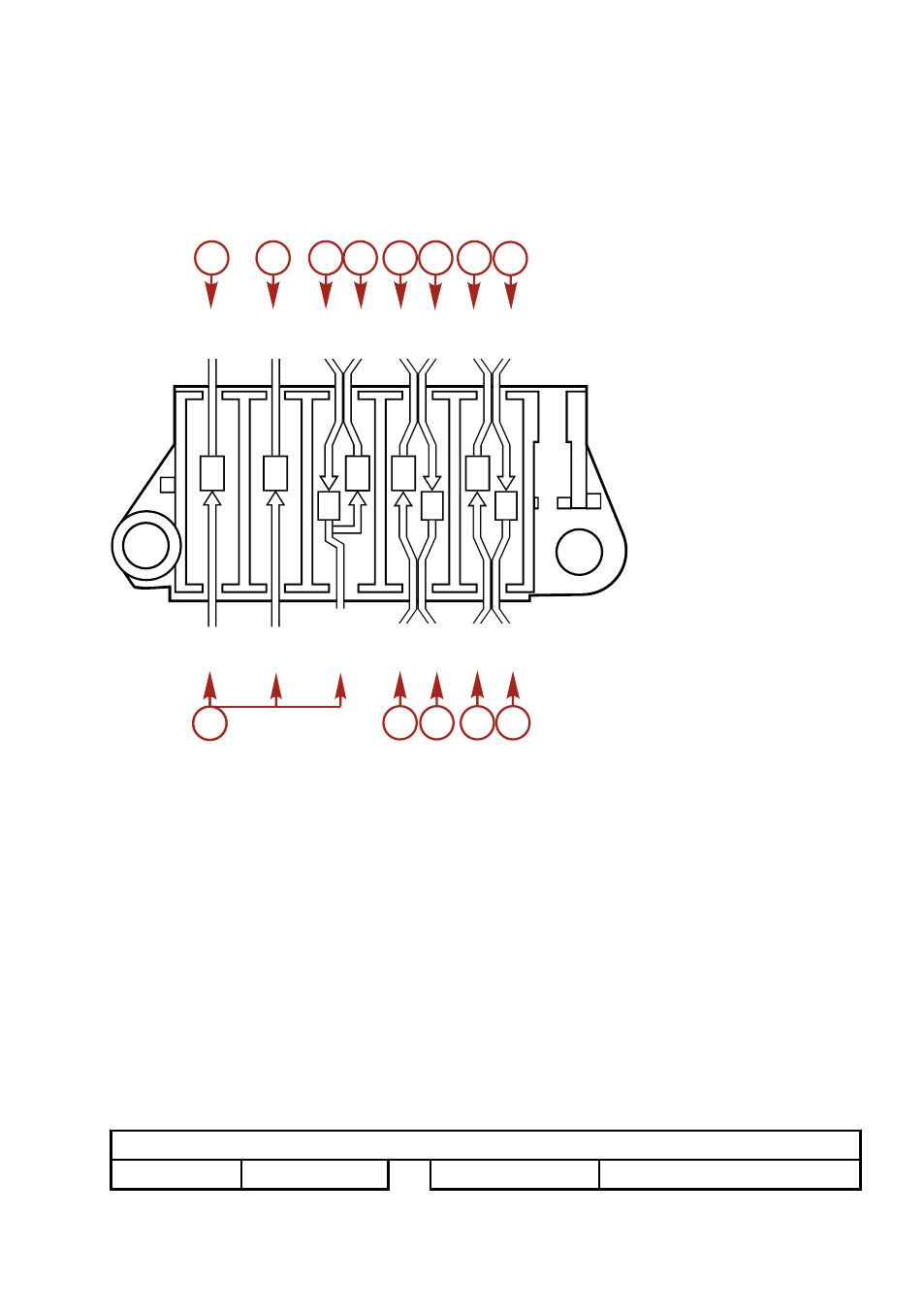

18. Подключите кабели к соответствующим клеммам на клемной колодке.
a -
Подводящий провод электромагнита
b -
Подводящий провод электромагнита
c -
Узел кабеля
d -
Проволока плавкого предохранителя
e -
Блок разрядки концентратора
f -
Узел кабеля
g -
Блок разрядки концентратора
h -
Электромагнит стартера
i -
Подводящий провод выпрямителя
j -
Переключатель останова (остановки двигателя)
k -
Электромагнит воздушной заслонки
l -
Переключатель останова (остановки двигателя)
m -
Узел кабеля
СОКРАЩЕНИЯ ЦВЕТОВОГО КОДА ПРОВОДКИ
Сокращения цветового кода проводки
BLK
Черный
BLU
Синий
YEL
WHT
RED
BRN
BLU
BLK
GRN
YEL
WHT
RED
BRN
BLU
BLK
GRN
RED
37500
a
b
c d e f g h
i
j k l m
i
