УСТАНОВКА
34

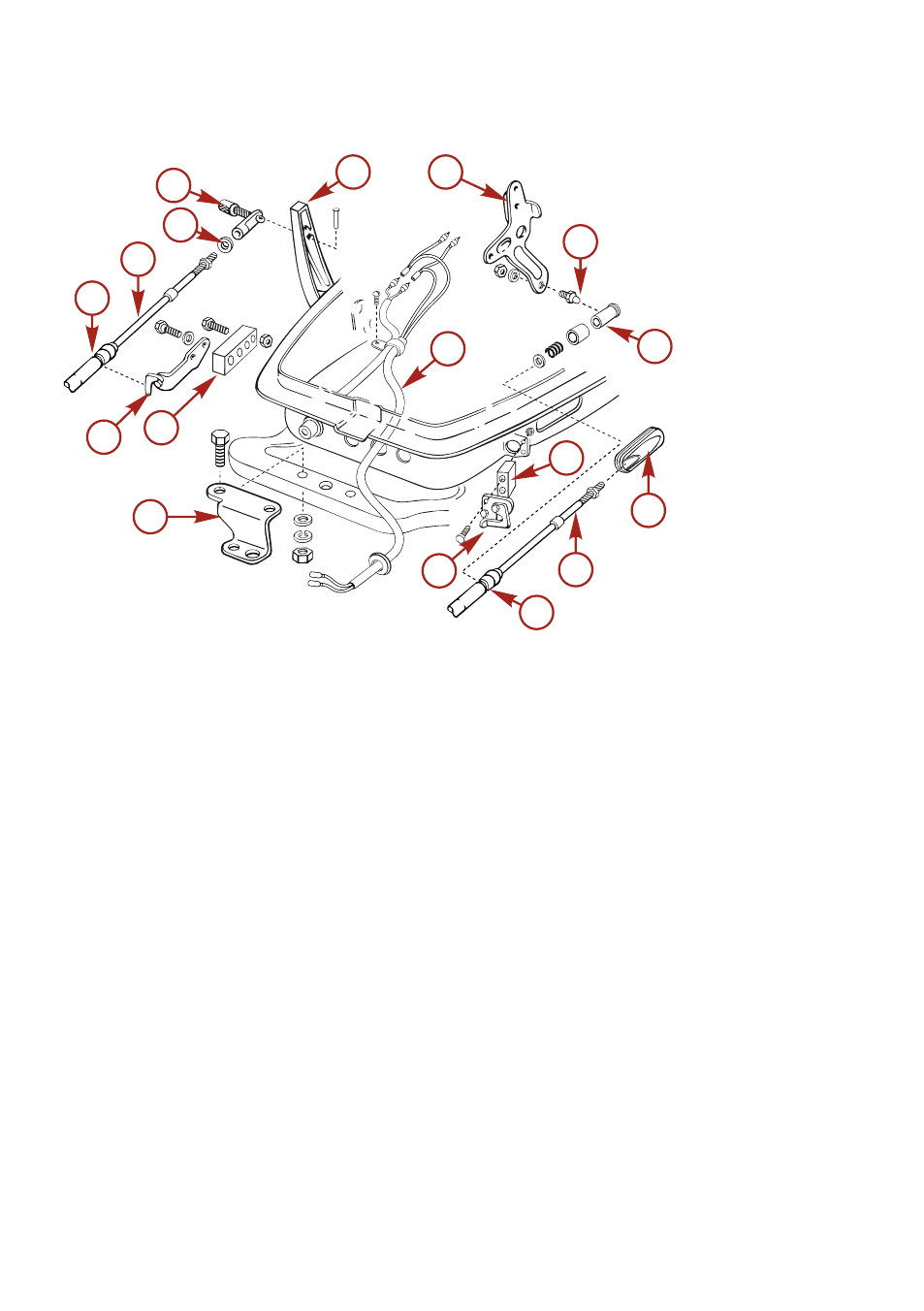

10. Подсоедините кабели блока дистанционного управления к двигателю и подключите их в
соответствии с приведенной ниже схемой.
a -
Пластина рулевого крюка
b -
Проставка
c -
Зажим
d -
Наконечник кабеля блока дистанционного управления
e -
Трос дистанционного переключения передач
f -
Шайба
g -
Направляющая втулка В Подключите кабель блока дистанционного управления к рычагу пе‐
реключения передач
h -
Рычаг переключения передач
i -
Рычаг движения вперед
j -
Шаровая опора
k -
Держатель: Подключите кабель блока дистанционного управления к шаровой опоре
l -
Снимите изоляционную втулку с нижней крышки двигателя
m -
Трос дистанционного переключения дроссельной заслонки
n -
Наконечник кабеля блока дистанционного управления
o -
Проставка
p -
зажим
11. Прикрепите держатель и направляющую втулку В.
