УСТАНОВКА
30

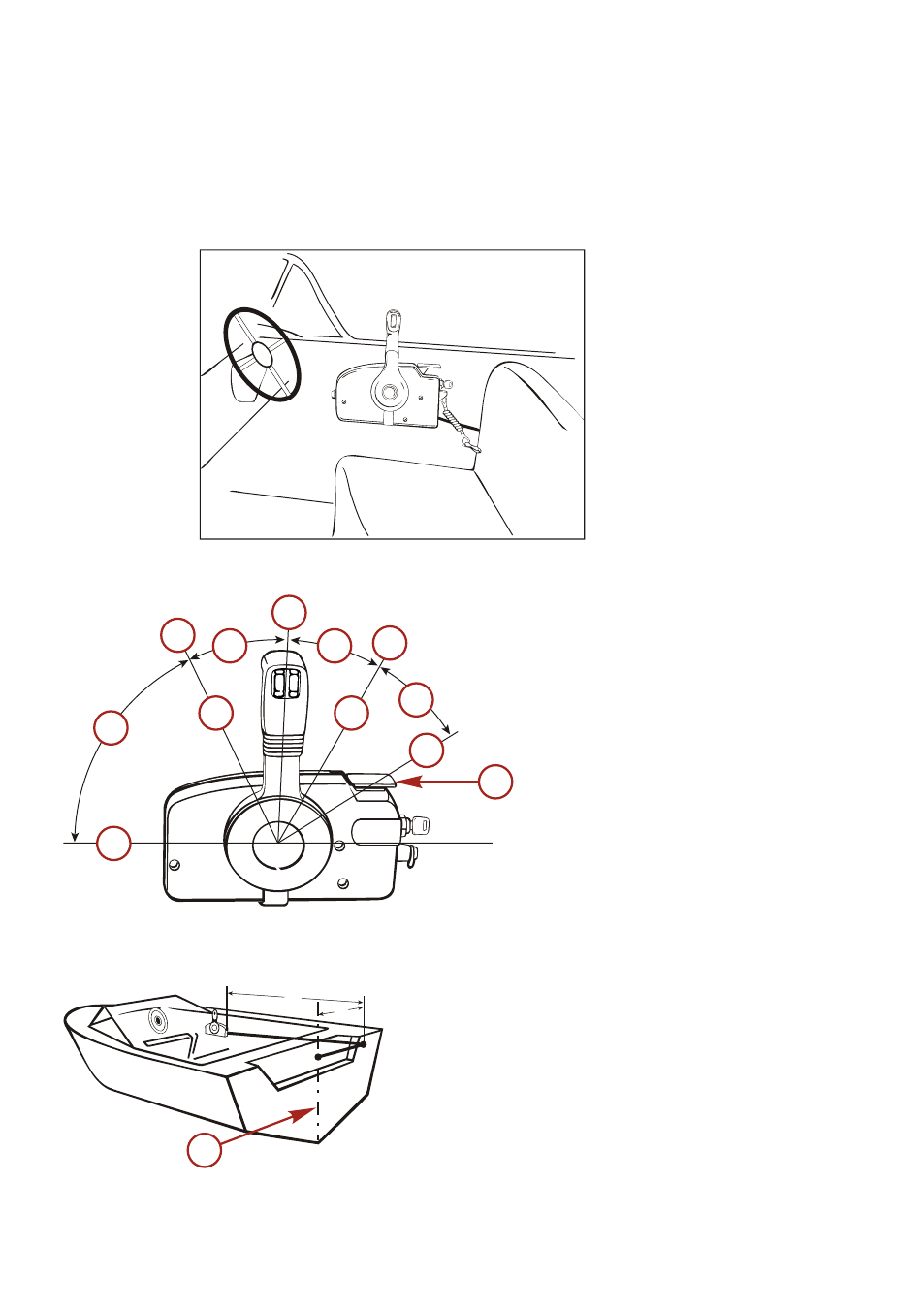

Установка пульта дистанционного управления
ПРАВОЕ ВРАЩЕНИЕ
1.
Установите блок дистанционного управления таким образом, чтобы он не препятствовал доступу
к рычагам управления и переключателям. Убедитесь в отсутствии каких-либо препятствий на пути
прокладки кабелей системы дистанционного управления.
37529
2.
Особенности дистанционного управления:
a -
Полностью открытое положе‐
ние
b -
Полностью закрытое положе‐
ние
c -
Диапазон открытия дрос‐
сельной заслонки
d -
Диапазон переключения
e -
Neutral (N - нейтраль)
f -
Forward (F - вперед)
g -
Reverse (R - назад)
h -
Рукоятка дроссельной за‐
слонки
3.
Определение длины кабеля блока дистанционного управления: Для определения требуемой
длины кабеля блока дистанционного управления воспользуйтесь следующей формулой:
размеры A плюс B плюс 300 мм (1 фут).
a -
Центральная часть транца
37531
a
b
c
d
e
f
g
a
b
c
d
h
37530
a
A
B
