УСТАНОВКА
32
6.

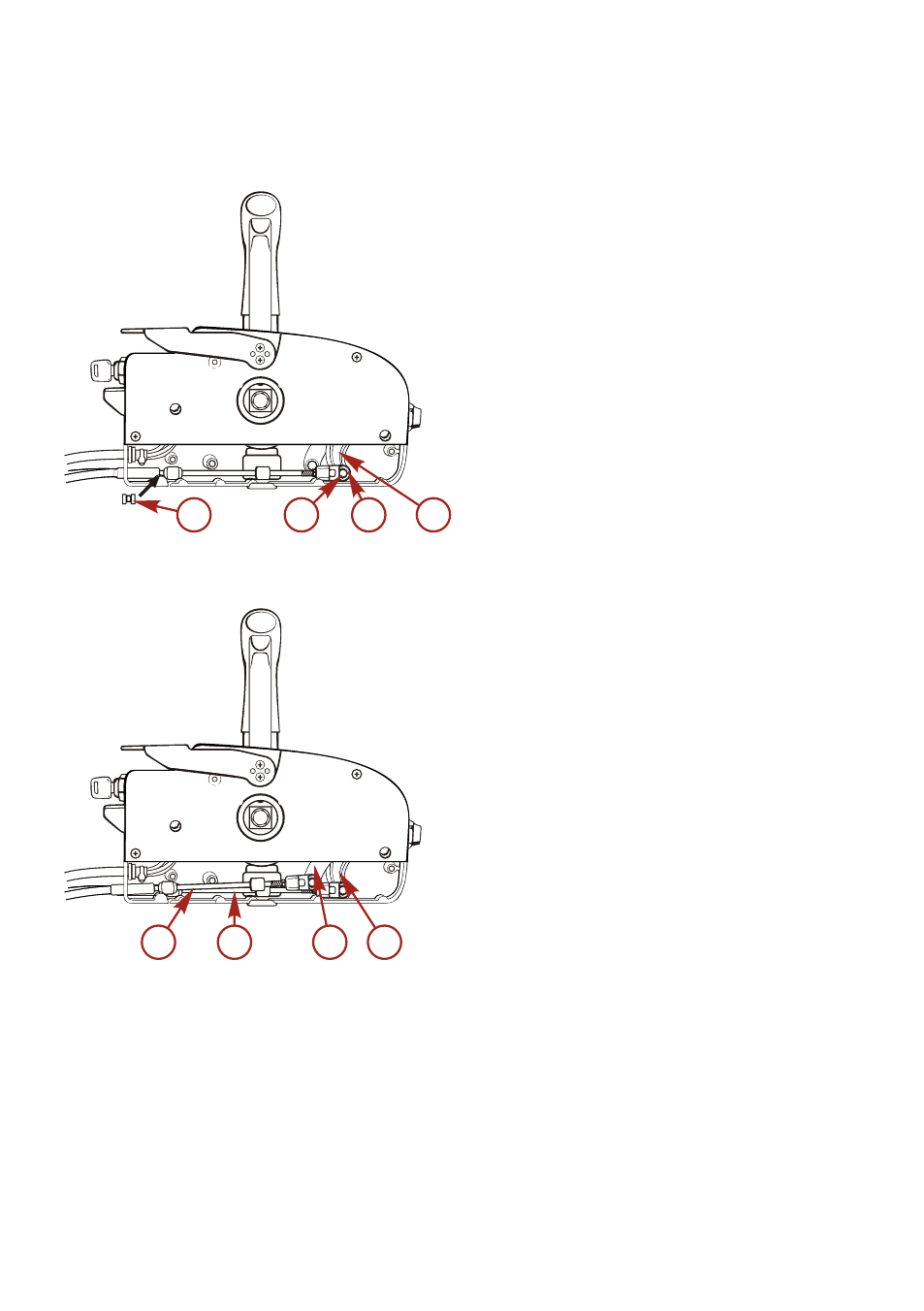

Установите наконечник кабеля дистанционного управления переключением передач в разъем на
корпусе блока дистанционного управления. Подсоедините отверстия наконечника к рычагу
переключения передач с помощью штифта и стопорного кольца. Вставьте в зажим изоляционную
втулку, входящую в комплект блока дистанционного управления.
a -
Изоляционная втулка
b -
Штифт рычага переключения
передач
c -
Кольцо Е-типа
d -
Рычаг переключения передач
7.
Подсоедините кабель дистанционного управления заслонки к рычагу дроссельной заслонки
аналогично тросу дистанционного переключения передач.
a -
Трос дроссельной заслонки
b -
Трос переключения передач
c -
Рычаг дроссельной заслонки
d -
Рычаг переключения передач
37527
a
b
c
d
37526
a
b
c
d
