1.
Сначала вкрутите четыре винта (12-миллиметровым гаечным ключом) под
расширением
к основному столу.
Сожмите их только достаточно, чтобы закрепить расширение на месте, но ослабить достаточно, чтобы
изменить высоту края расширения, регулируя его .
2.
Установите строганную доску на плоскость стола
и плоскость расширения, как показано.
3.
Переместите доску в несколько мест вдоль расширения, поскольку Вы продолжаете выравнивать
уровень расширения с краем основного стола. Когда расширение установлено в уровень с основным
столом, надежно закрутите каждый из четырех винтов.
4.
Повторите шаги 1 - 3 для противоположного расширения.
Направляющие рейки
Чтобы установить переднюю и заднюю рейки приложите к краю стола, совместите крепѐжные места.
Используйте два M8 винта с головкой и M8 плоские шайбы для установки кронштейна выключателя к
передней рейке как показано в иллюстрации 10.
Кожух со штуцером для подсоединения вытяжки
Установите кожух со штуцером для подсоединения вытяжной установки в задней стенке корпуса, используя
четыре маленьких барашка (см. иллюстрацию 11). Кожух со штуцером должен быть прикреплѐн к основанию.

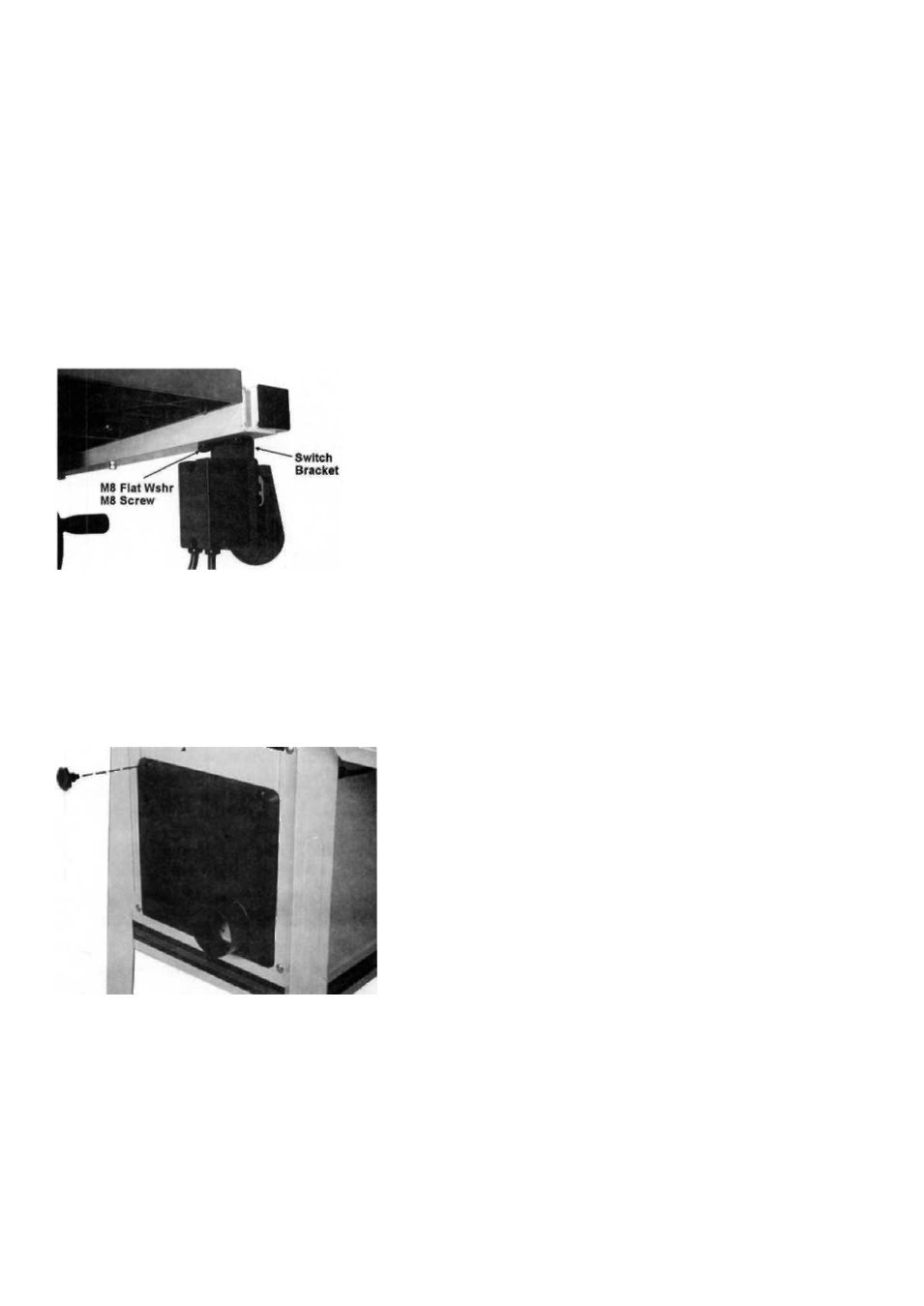

Иллюстрация 10
Иллюстрация 11
