Инструкция по эксплуатации Jet Tools JPS-10TS
Страница 14
9.

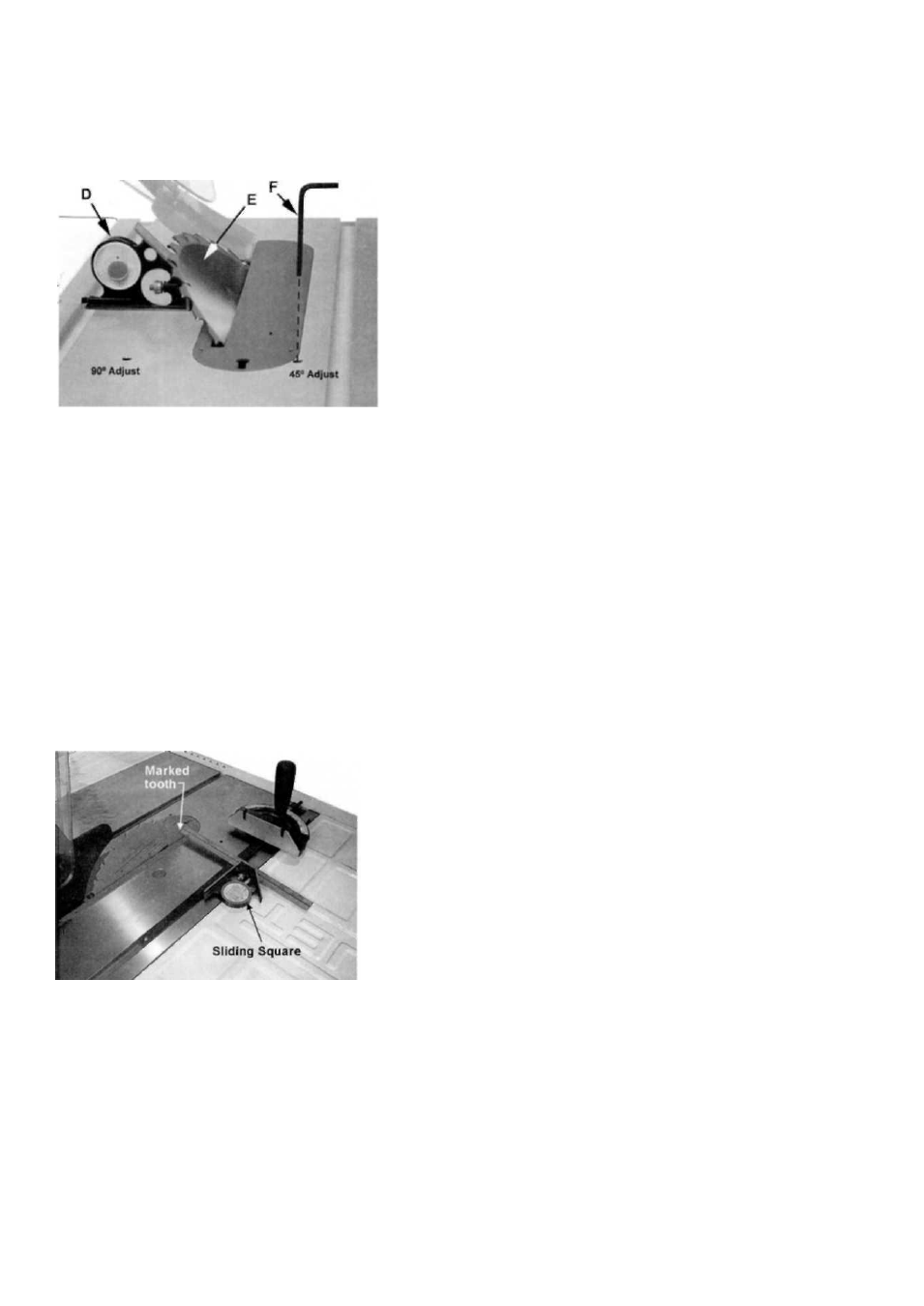

Поместите угольник (D, рис. 20) на столе и приложите, чтобы видеть, что пильный диск (E, рис. 20) под
углом 45° к столу. Удостоверьтесь, что угольник не касается зуба пильного диска.
Если требуется регулирование:
10.
Точность 45 ° регулируют setscrew (поворот против часовой стрелки) один или два поворота 4-
миллиметровым шестигранным ключом (F, рис. 20).
11.
Вращайте штурвал наклона handwheel, пока пильный диск не встанет точно 45 °.
12.
Убедитесь , что штурвал не вращается, винт уперся в ограничитель 45 °.
Повторите, чтобы удостовериться, что указатель наклона пильного диска на фронте видения должным
образом указывает 45 ° или 0 ° (90 °). В противном случае ослабьте винт и переставьте, пока указатель не
будет указывать должным образом.
Параллельность пильного диска и Т-образного паза стола
Стол с пильным диском был проверен угольником на заводе, и никакое регулирование не требуется. Однако,
параллельность стола/пильного диска должна иногда проверяться и исправляться в случае необходимости.
Используйте т-образный паз для упора распила под углом 45 °, чтобы сделать это:
1.
Поднимите пильный диск максимально по высоте.
2.
Нанесите метку маркером на зуб, с одного края пильного диска находящегося на несколько миллиметров
выше плоскости стола.
3.
Приподнимите упор распила под углом 45° немного из т – образного паза, чтобы приложить к его краю
угольник . Используя торец линейки угольника, зафиксируйте размер до зуба пильного диска со стороны
показанной на иллюстрации 21.
Иллюстрация 21
4.
Вращайте отмеченный зуб к задней стороне пильного диска так, чтобы он остановился немного выше
плоскости стола и используя угольник с линейкой проверьте, является ли расстояние к пильному диску тем
же самым. См. иллюстрацию 22. Если расстояния не то же самое, сделайте отметку различия.
Иллюстрация 20
