Вставка стола – Инструкция по эксплуатации Jet Tools JPS-10TS
Страница 11
2.
Нажмите стопорную кнопку на столе
(G
) и вращайте пильный диск, пока Вы не почувствуете, что ось
диска зафиксировалась. Продолжите нажимать стопорную кнопку.
3.
Используя предоставленные гаечные ключи, удалите гайку (A) и внешнюю прижимную шайбу
(B).
Удалите
старый пильный диск.
4.
Установите пильный диск на ось
(E)
удостоверяясь, что зубья пильного диска
(C)
указывают вниз впереди
движения заготовки. Установите внешнюю прижимную шайбу
(B
) и гайку
(A).
5.
Надѐжно затяните гайку
(A).
Выравнивание расклинивающего ножа с защитным кожухом
Показано на иллюстрации 14:
1.
Поднимите защитный кожух
(A)
высоко над столом и противоударные зацелки
(B
) высоко от поверхности
стола.
2.
Приложите строганную доску
(C)
плоскостью к зубьям пильного диска
(D
) и расклинивающему ножу
(E).
При правильном выравнивании пильный диск и расклинивающий нож должны быть параллельно
строганной доске.
Для выравнивания сделайте следующее:
3.
Отодвиньте строганную доску в сторону и через отверстие (см. вставку), определите расположение
четырѐх гаек
(F, G
) и двух
прижимных пластин
(H)
для установки расклинивающего ножа (J).
4.
Немного ослабьте гайки
(F, G).
5.
Чтобы переместить расклинивающий нож(E) вправо или влево, крутите все четыре гайки равномерно,
чтобы переместить прижимную пластину и нож соответственно. Чтобы изменить угол расклинивающего
ножа, для достижения выравнивания, крутите две передние гайки
(F
) или две задние гайки
(G).
6.
Когда регулирование закончено, надѐжно затяните гайки
(F, G).
7.
Проверьте выравнивание, повторяя шаги 1 и 2. В случае необходимости, повторите шаги 3-6, пока
надлежащее выравнивание не достигнуто.
Вставка Стола
Показано на иллюстрации
15:

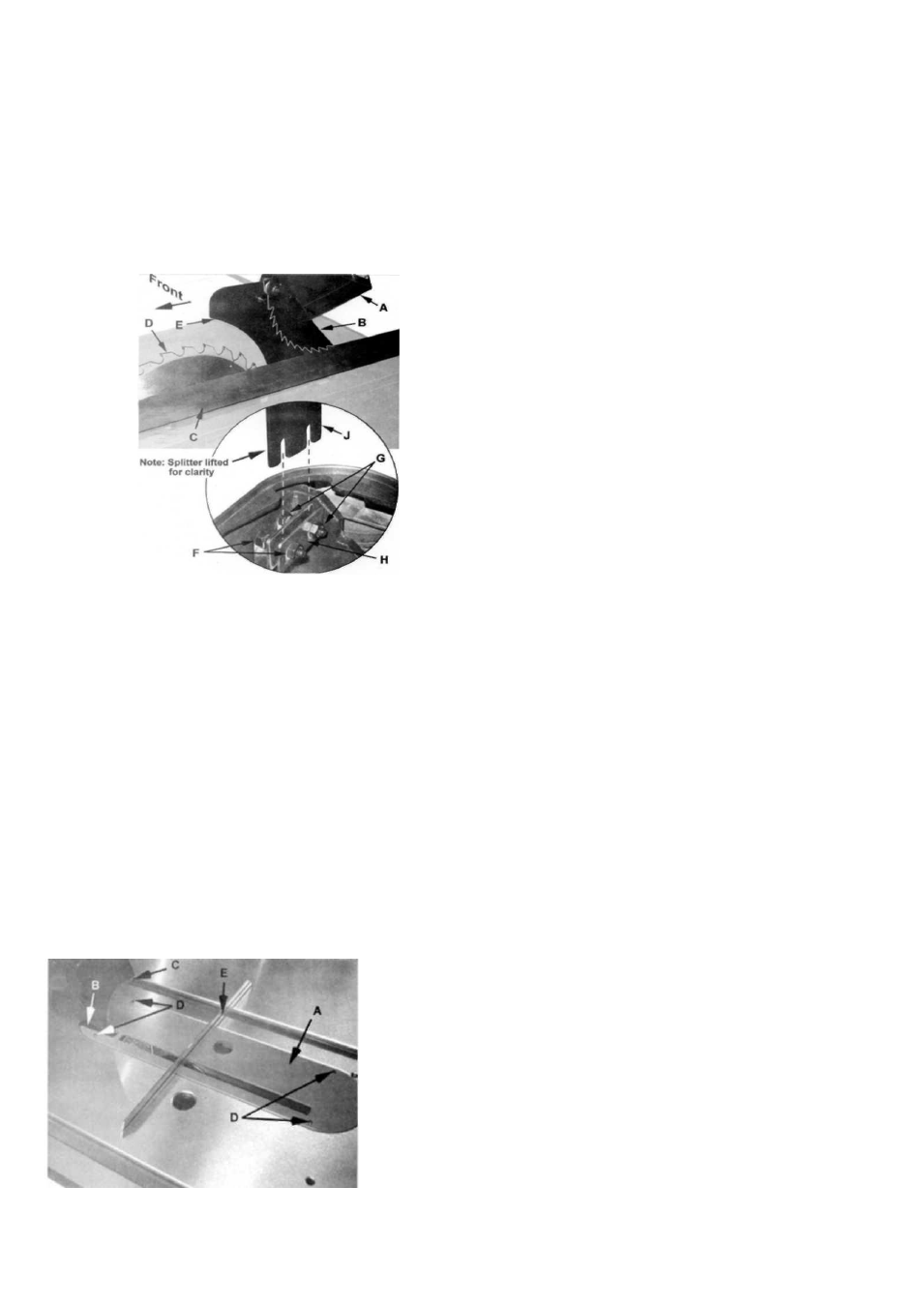

Иллюстрация 15
Иллюстрация 14
