Инструкция по эксплуатации Jet Tools JPS-10TS
Страница 8

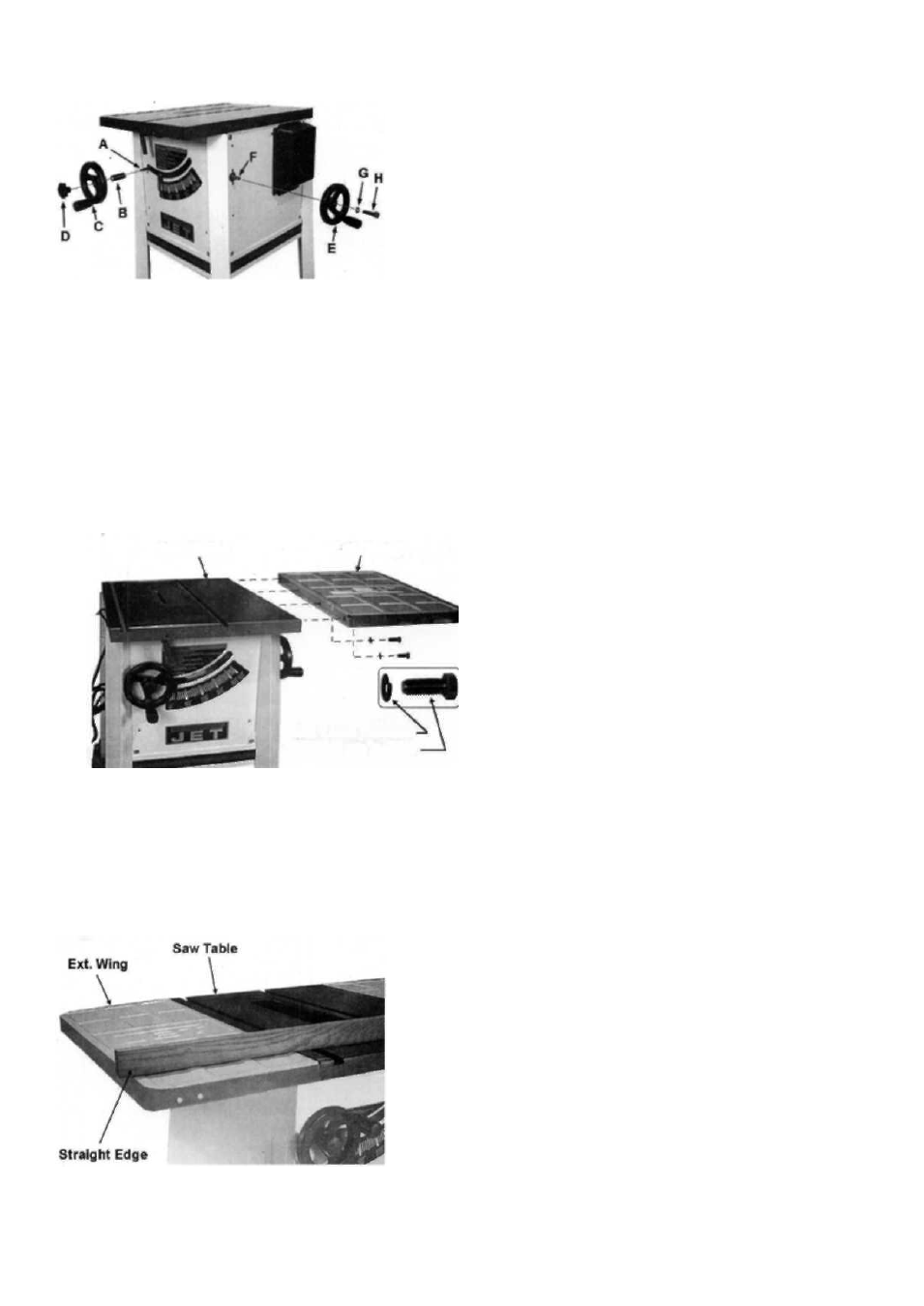

Иллюстрация 7
3.
Установите штурвал handwheel
(E
) с меньшим отверстием на ось
(F
) на правой стенке корпуса станка,
удостоверьтесь, чтобы детали выстроились в линию и плоская сторона штурвала, отверстием
попадает на ось..
4.
Поставьте плоскую шайбу
(G
) на M5x12 винт(H) с головкой под шестигранный ключ и закрутите в ось .
Чугунные расширения стола
Показано на иллюстрации
8:
1.
Приложите правое расширение к основному столу с правой стороны, вкрутите четыре M8 винта с
головкой с четырьмя M8 гроверными шайбами. Винты закрутите рукой.
2.
Повторите для левой стороны основного стола.
Регулирование
расширения стола
Показано на иллюстрации 9:
Расширения стола и край основного стола должны быть на одном уровне
.
Металлический прямой край
идеален, для установления уровня можно использовать строганную доску, как показано в иллюстрации 9.
Иллюстрация 9
Иллюстрация 8
