Монтаж Ног
Показано на иллюстрации 5:
1.
Установите четыре стальные ноги
(A
) к корпусу, используя M6x12
винты с
круглой головкой
(B).
2.
Установите опоры
(C
) на торцы каждой ноги, используя два M6x16
винты с
головкой,
M6
плоские шайбы
и M6
гайки
(D
) для каждой ноги. Не затягивайте
гайки гаечным ключом, только рукой.
3.
Переверните стол вверх, что позволит ноги поставить на поверхность
пола. Закрутите гайки опор.

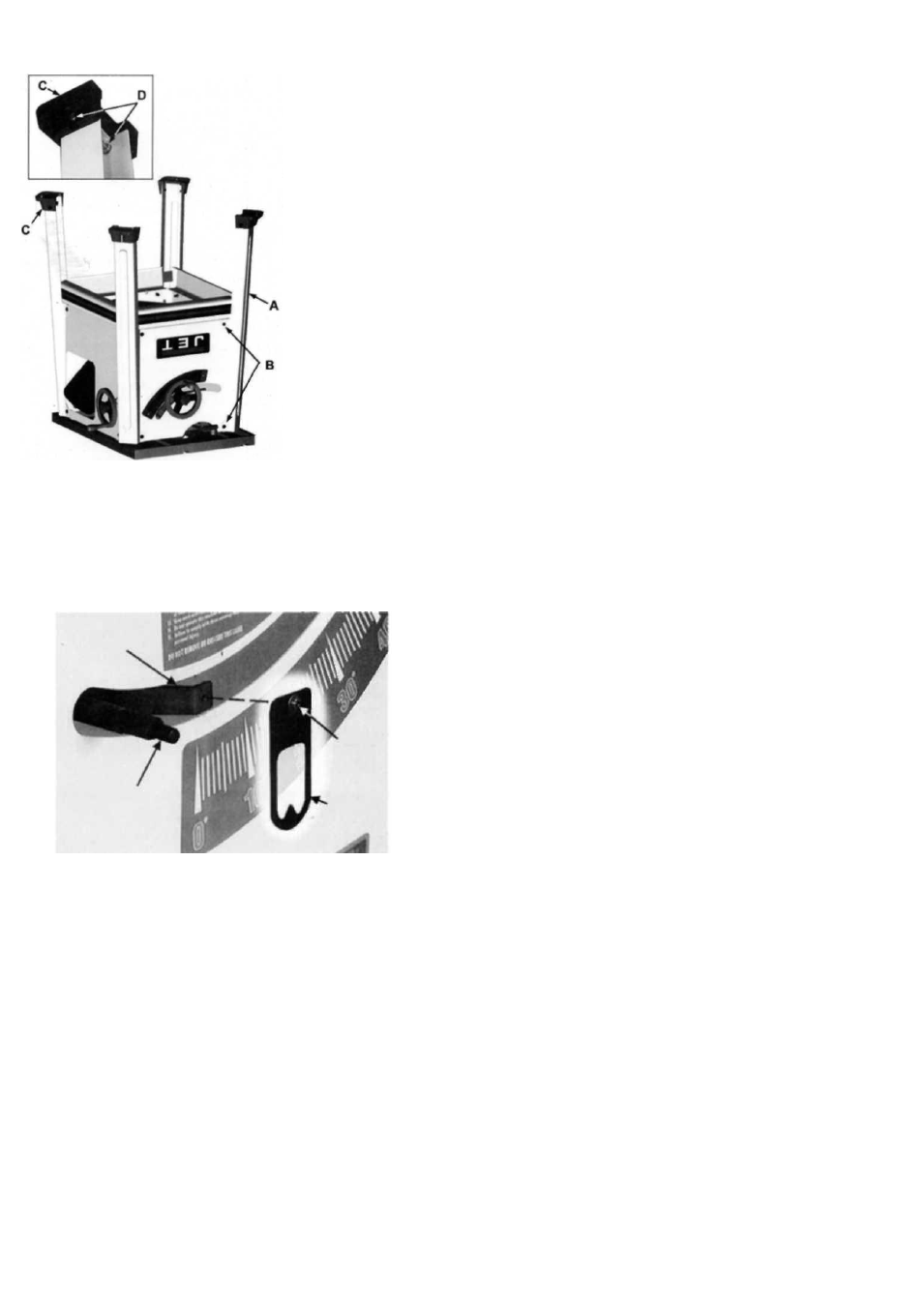

Иллюстрация 5
Указатель Наклона Пильного диска
Показано на иллюстрации 6:
Безопасный переместите с помощью бульдозерного полотна указатель наклона
на фронте видения на
кронштейн
с M4 винт
и напрягитесь с отверткой поперечного пункта
Штурвалы
Показано на иллюстрации 7:
Станок JPS-10TS комплектуется двумя штурвалами (handwheels), которые выглядят одинаково за
исключением посадочных отверстий, расположены следующим образом:
1. На фронте корпуса станка установите проставочную втулку
(B)
на ось(A), далее штурвал ( handwheel)
(C)
с большим посадочным отверстием, удостоверьтесь, чтобы детали выстроились в линию и плоская
сторона штурвала, отверстием попадает на ось.
2.
Закрепите рукоятку фиксации штурвала (D).
Иллюстрация
6
Кронштейн
Ось штурвала
Указатель
Винт
