Защитный кожух и расклинивающий нож
Показано на иллюстрации 12:
1.
Убрав вставку в столе, ослабьте 10-миллиметровым гаечным ключом две гайки
(А) это разожмѐт две
сдерживающие пластины
(B) .
2.
Установите расклинивающий нож (C) пазами между двумя
прижимными пластинами
(B)
на шпильки
(D).
Отметьте:
противоударные защелки
(E
) должны удерживать защитный кожух.
3.
Затяните гайки
(A
,) достаточно, чтобы закрепить
расклинивающий нож
(C
) на месте, но правильно с учетом
регулировки. Вы должны будете установить пильный диск перед заключительным регулированием.
Установка/замена пильного диска
ПРЕДУПРЕЖДЕНИЕ
Замена диска пилы должна производиться только при отключенном электропитании.
Отказ сделать это может вызвать серьезное повреждение!
Используя штурвал подъѐма пильного диска, поднимите пильный диск в верхнее положение и смотрите
чтобы диск был строго под углом 90 градусов над столом.
Показано на иллюстрации 13:

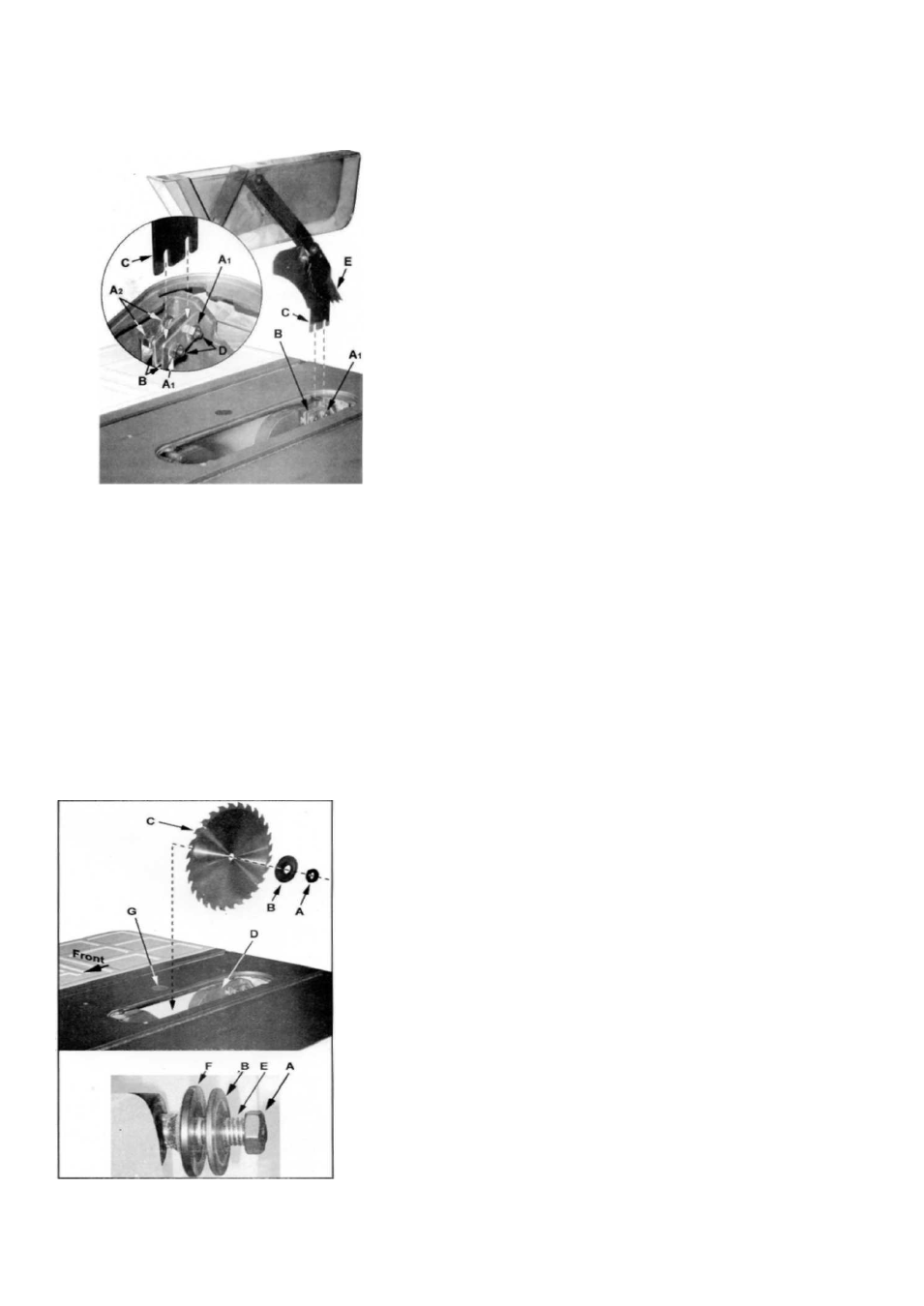

Иллюстрация 12
Иллюстрация 13
