1.
Поднимите защитный кожух пильного диска.
2.
Понизьте пильный диск полностью в стол.
3.
Положение вставки стола.
Открытый паз вставки
(B)
ставится к расклинивающему ножу (C).
4.
Установите вставку (A) в уровень со столом, поворачивая четыре регулировочных винта
(D
) и используя
торец линейки
(E). 2.5-
миллиметровый шестигранный ключ обязан регулировать уровень вставки.

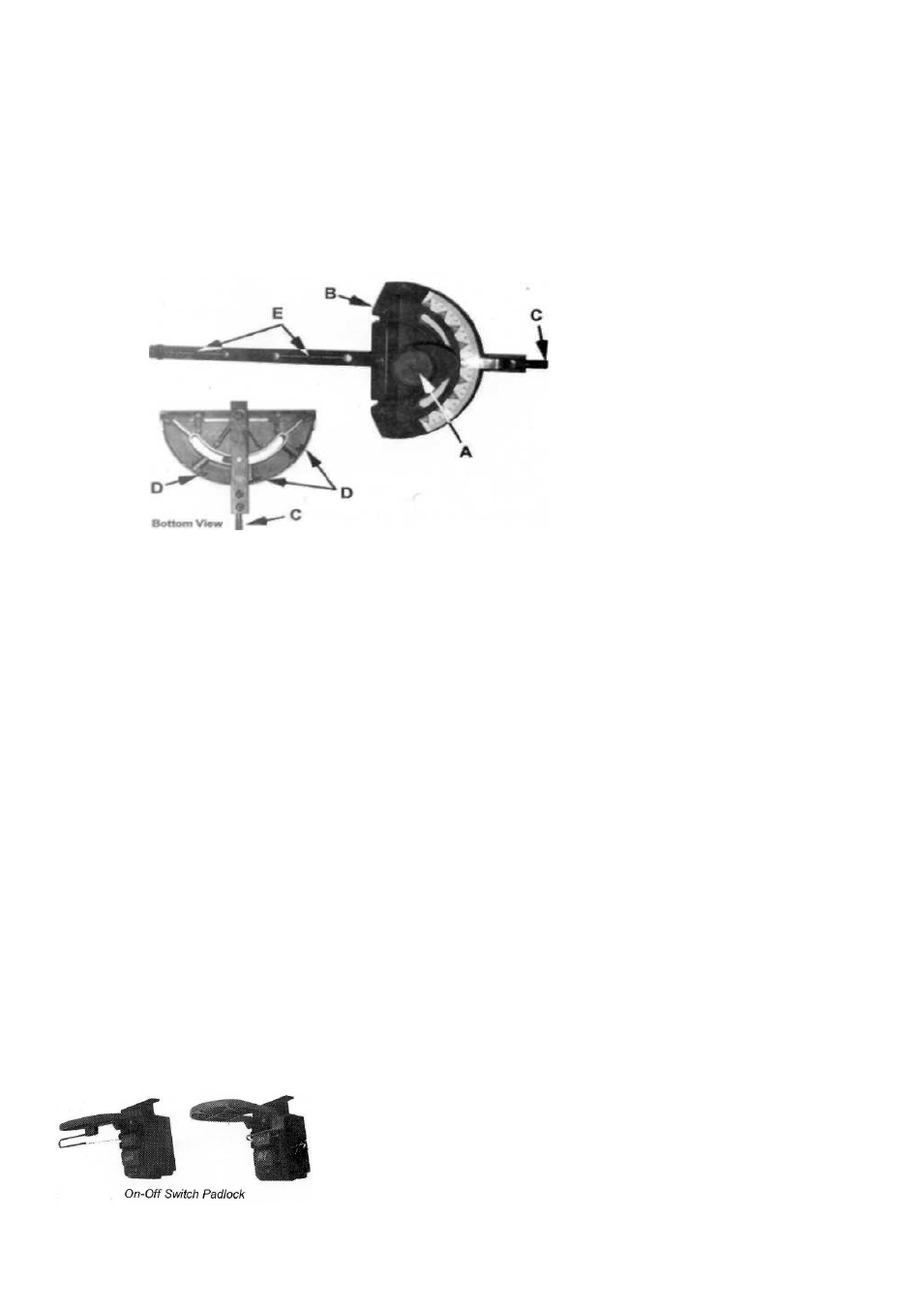

Упор для пиления заготовки под углом до 45 градусов
Показано на иллюстрации 16:
Устанавливайте упор для пиления заготовки под углом до 45 ° , ослабляя стопорную ручку
(A
) и поворачивая
корпус упора для пиления заготовки под углом до 45 ° (B) к желательному углу.
Фиксатор
(C)
предназначен для фиксации корпуса упора в определѐнных положениях. Он сам фиксируется, в
точках -45 °, 90 ° или +45 ° Точную установку этих углов на упоре, обеспечивает один из трѐх
винтов
(D)
расположенных под корпусом упора.
Вы можете установить упор жестко в пазу на столе, закручивая зажимные винты (E)
Калибровка
Если угол упора для пиления заготовки под углом до 45 ° не соответствует-45 °, 90 ° или +45 ° при
фиксации его можно поправить, поворачивая один из трѐх винтов регулирования
(D
), затем затяните
контргайку.
Отметьте:
Всегда проверяйте угол установки упора поверочным угольником. Не полагайтесь
исключительно на линейку на корпусе упора. для пиления заготовки под углом до 45 °.
Подключения к электросети
Подсоединение к сети со стороны клиента, а также применяемые удлинители должны соответствовать тех.
характеристикам.
Напряжение сети и частота должны соответствовать рабочим параметрам, указанным на фирменной
табличке.
Установленное потребителем защитное устройство должно быть рассчитано на 16 А.
Подключение и ремонт электрического оборудования разрешается проводить только квалифицированным
электрикам.
ВНИМАНИЕ! Перед включением пилы убедитесь, что на столе отсутствуют инструменты, детали
оборудования и мусор. Эти объекты могут вылетать при вращении пильного диска и вызвать серьезные
травмы.
Выключатель
Стол станка, оборудован блоком кнопок вкл./выкл., который имеет крышку безопасности (показанный в
положении - не включенный). Чтобы оградить Ваш станок от несанкционированного включения или случайного
запуска маленькими детьми, рекомендуется использование крышки кнопочного блока.
Иллюстрация 16
