9
−
Для замены поврежденных деталей, в
частности, защитных приспособле-
ний, используйте только оригиналь-
ные детали, поскольку детали, не
разрешенные к применению произво-
дителем, могут привести к нанесению
непредсказуемого ущерба.
−
Работы по техническому обслужива-
нию и ремонту, не описанные в на-
стоящем разделе, должны выпол-
няться только специалистами.
8.1

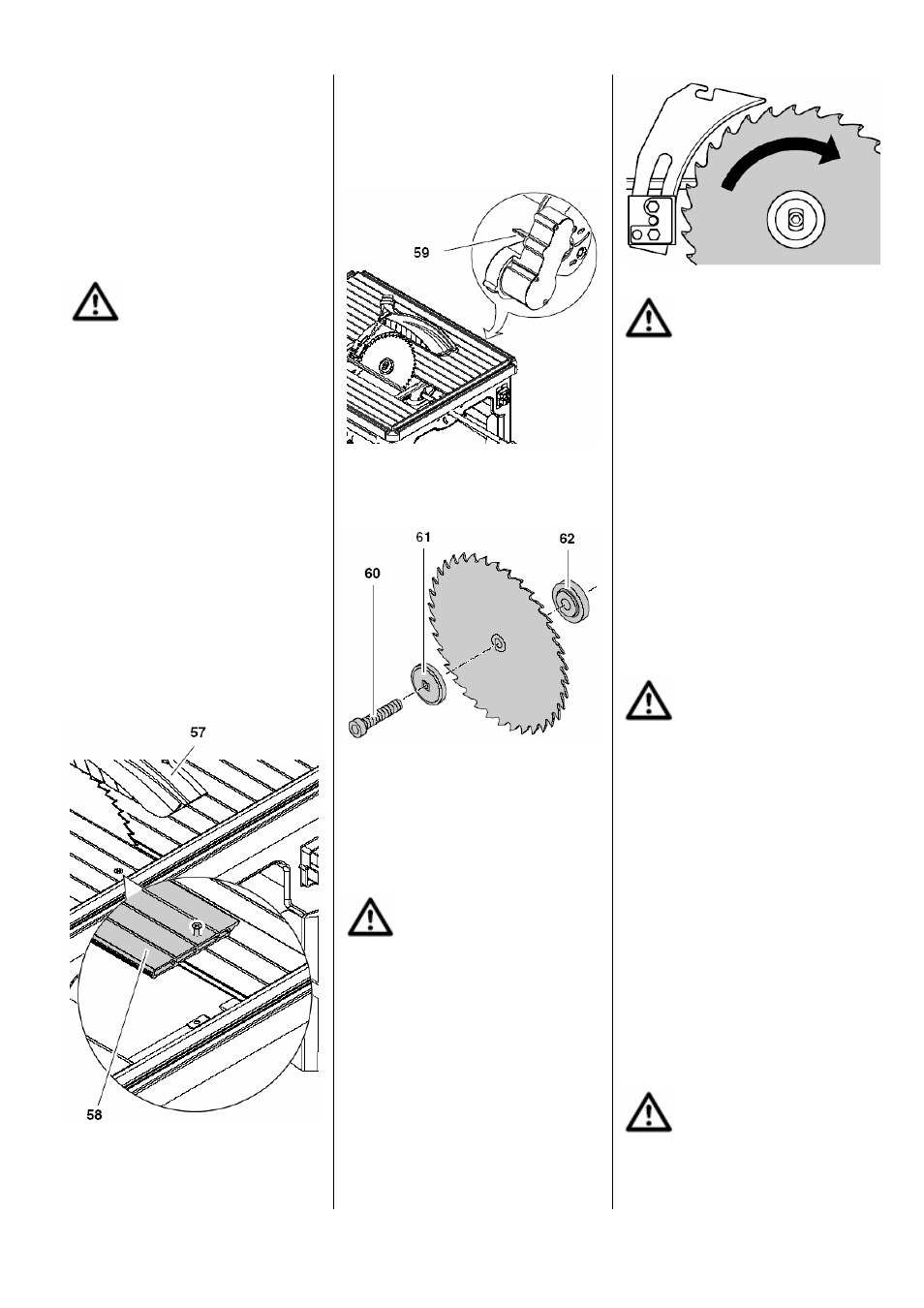

Замена пильного диска
Опасность!
•
Поскольку пильный диск может
сильно нагреться в процессе рабо-
ты, прикосновение к нему сразу
после выключения станка может
привести к ожогу. Дайте пильному
диску охладиться. Не очищайте го-
рячий пильный диск горючими
жидкостями.
•
Существует опасность порезаться
даже о неподвижный пильный
диск. Замену пильного диска сле-
дует производить в перчатках.
1.
Повернуть поворотную ручку против
часовой стрелки до упора и полно-
стью вытянуть ее вперед.
2.
При помощи блокировочного рычага
узла продольного перемещения за-
фиксировать этот узел в переднем
положении.
3.
Вращением маховичка перевести
пильный диск в самое верхнее поло-
жение.
4.
Снять кожух (57).
5.
Отвинтить профилированную вставку
(58) стола и снять ее.
.
6.
Наклонить пильный диск на 45
о
.
7.
Рычаг (59) фиксации пильного диска
находится на узле ременного привода
с левой стороны станка.
Отжать рычаг вверх большим паль-
цем. Вручную проворачивать пиль-
ный диск до фиксации его вала в не-
подвижном положении.
При отвинчивании крепежного винта
следует удерживать рычаг в нажатом
положении.
.
8.
Вывинтить крепежный винт (60) при
помощи торцового шестигранного
ключа (обратите внимание – левая
резьба!).
9.
Удалить крепежный винт (60), снять с
вала пильного диска внешний фланец
(61) и сам пильный диск.
10. Очистить контактные поверхности
−
вала пильного диска,
−
пильного диска,
−
внешнего фланца (61),
−
внутреннего фланца (62),
−
крепежного винта (60).
.
Опасность!
Не используйте чистящие средства (на-
пример, для устранения остатков смо-
лы), оказывающие воздействие на эле-
менты из легких сплавов, – они могут
оказать негативное влияние на проч-
ность конструктивных элементов круг-
лопильного станка.
11. Установить пильный диск (обратив
внимание на направление враще-
ния!).
.
Опасность!
Используйте только пригодные пиль-
ные диски, соответствующие требова-
ниям стандарта EN 847-1 (см. "Техниче-
ские характеристики"). Применение не-
подходящих или поврежденных пиль-
ных дисков представляет серьезную
опасность, связанную с возможностью
их разрушения под действием центро-
бежной силы и разлета осколков.
Не допускается применение
−
пильных
дисков,
максимально
допустимая частота вращения ко-
торых не достигает номинальной
частоты вращения вала пильного
диска при холостом ходе (см. "Тех-
нические характеристики");
−
пильных дисков из высокопроиз-
водительной быстрорежущей ста-
ли (HSS);
−
пильных дисков с видимыми при-
знаками повреждения;
−
отрезных шлифовальных кругов.
Опасность!
−
Для установки пильных дисков
используйте только оригинальные
крепежные детали.
−
Не применяйте отдельных колец
для установки пильных дисков с
меньшим размером посадочного
отверстия – это может привести к
отсоединению диска в процессе
работы.
−
Пильные диски должны устанав-
ливаться так, чтобы они враща-
лись без биений и не могли отсо-
единиться в процессе работы.
12. Надеть внешний фланец (61) (обра-
тив внимание на его центровку).
13. Ввинтить крепежный винт (60) и
крепко затянуть его прилагаемым ин-
струментом (обратите внимание –
левая резьба!).
При этом необходимо большим паль-
цем отжать рычаг (59) фиксации
пильного диска для удержания вала
пильного диска в неподвижном поло-
жении.
.
Опасность!
−
Не удлиняйте инструмент, исполь-
зуемый для привинчивания пиль-
ного диска.
−
Не затягивайте крепежный винт
ударами по инструменту.
