Указание:
Ограничитель угла наклона автоматически
сбрасывается в исходное положение при
повторной установке угла в пределах от 0
о
до 45
о
.

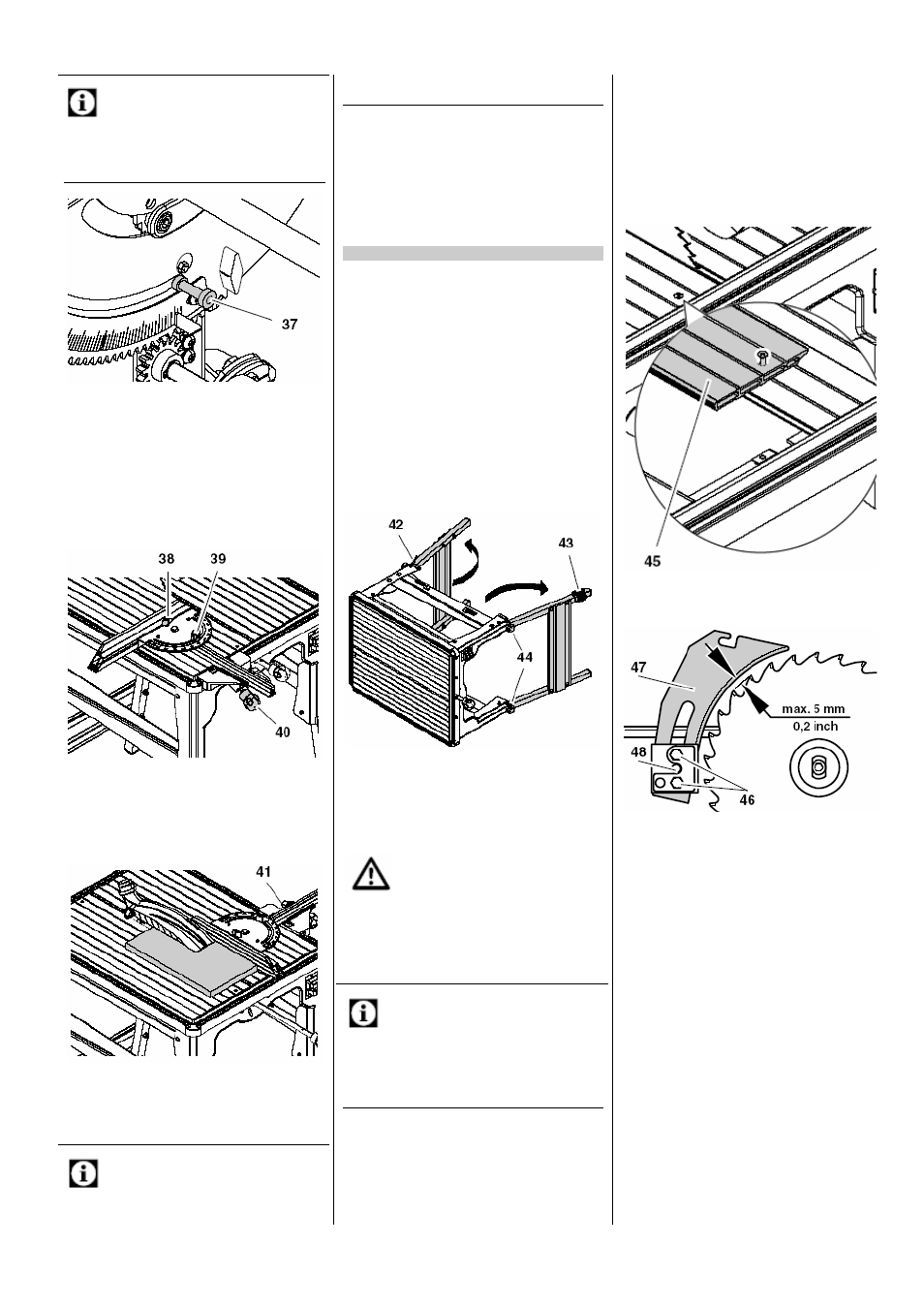

Универсальный упор
Салазки универсального упора устанавли-
ваются в направляющий профиль стола и
фиксируются зажимным винтом (40).
При работе в режиме подачи пильного дис-
ка универсальный упор может использо-
ваться для распиловки под углом:
•
ослабить барашковую гайку (39) и
установить требуемый угол резания.
.
При работе в режиме подачи заготовки
универсальный упор может использоваться
в качестве параллельного упора:
•
ослабить рукоятку зажима (41) и ус-
тановить требуемую ширину резания.
Профилированная рейка упора может быть
снята после ослабления эксцентрика (38) и
установлена в другом положении.
•
Высокая грань = для пиления высоких
заготовок (макс. 70 мм).
.
Указание:
Для работы с подачей пильного диска не-
обходимо устанавливать профилирован-
ную рейку упора так, чтобы заготовка при-
легала к ее высокой грани.
•
Низкая грань =
−
для распиловки плоских загото-
вок;
−
при
наклонном
положении
пильного диска (использование
станка в режиме подачи заго-
товки).
6.
Ввод в эксплуатацию
6.1
Установка станка
1.
Воспользовавшись помощью другого
лица, извлечь станок из упаковки.
2.
Уложить станок на бок, как это пока-
зано на рисунке.
3.
Отсоединить фиксирующую скобу
(42) и расправить ножки.
4.
Перевести все четыре установочных
винта (44) в конечное положение. При
необходимости вывинтить установоч-
ные винты.
5.
Крепко завинтить установочные вин-
ты для надежной фиксации ножек в
конечном положении.
6.
Поставить станок на ножки.
7.
Компенсировать возможные неровно-
сти пола при помощи регулятора вы-
соты (43).
6.2
Монтаж
Опасность!
Распорный клин и кожух относятся к
защитным устройствам и должны быть
смонтированы в целях обеспечения
безопасной работы.
Выравнивание распорного клина
Указание:
Станок поставляется с уже установленным
распорным клином. Выравнивание распор-
ного клина при вводе станка в эксплуата-
цию требуется только в случае смещения,
произошедшего при транспортировке.
1.
Вращением маховичка перевести
пильный диск в самое верхнее поло-
жение.
2.
Проконтролировать положение рас-
порного клина:
−
расстояние
между внешним
краем пильного диска и распор-
ным клином должно составлять
3 – 5 мм;
−
клин должен быть расположен в
одной плоскости с пильным дис-
ком.
Дальнейшие операции выполняются только
при необходимости регулировки.
3.
Отвинтить профилированную вставку
(45) стола и снять ее.
.
4.
Ослабить болты (46) крепления рас-
порного клина.
max. 5 mm =
макс. 5 мм
Регулировка расстояния до пильного диска:
5.
Переместить распорный клин (47) в
верхнее или нижнее положение:
−
верхнее положение: при отре-
зании (выполнении сквозных
пропилов) клин должен высту-
пать над пильным диском;
−
нижнее положение: для выпол-
нения несквозных пропилов.
6.
Затянуть болты (46) крепления рас-
порного клина.
7.
Ослабить винт (48) с внутренним
шестигранником (вращением по ча-
совой стрелке!) и отрегулировать
положение распорного клина: рас-
стояние между внешним краем пиль-
ного диска и клином должно быть в
пределах 3 – 5 мм.
8.
Затянуть винт (48) с внутренним шес-
тигранником (вращением против ча-
совой стрелки!).
Регулировка бокового положения:
распорный клин (52) и пильный диск долж-
ны находиться точно в одной плоскости.
