5
электроснабжения после исчезнове-
нии напряжения в сети.
−
Компактная конструкция обеспечива-
ет быструю и удобную транспорти-
ровку.
−
Складные ножки – идеальное реше-
ние для эксплуатации при проведе-
нии монтажных работ.
−
Универсальный упор входит в ком-
плект поставки.
5.

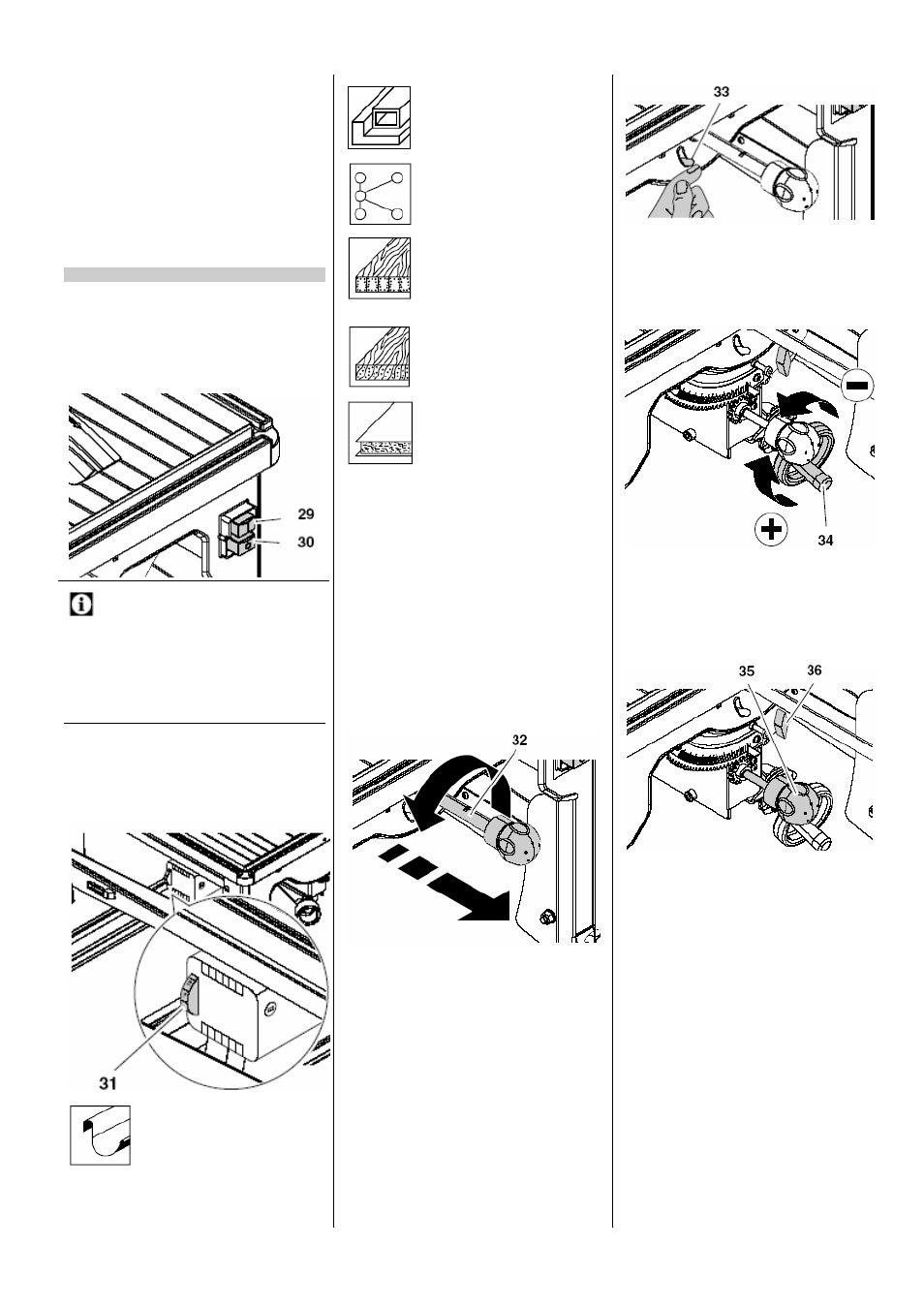

Элементы управления
Выключатель
•
Включение = нажатие зеленой кнопки
(29) выключателя.
•
Выключение = нажатие красной кноп-
ки (30) выключателя.
Указание:
При исчезновении сетевого напряжения
срабатывает реле минимального напряже-
ния, препятствующее самопроизвольному
включению станка после восстановления
напряжения. В таком случае необходимо
еще раз нажать кнопку выключателя для
включения станка.
Регулятор частоты вращения
Регулятор (31) обеспечивает ступенчатую
регулировку частоты вращения вала элек-
тродвигателя. Задаваемые частоты:
.
1 = 1800 об/мин:
для распиловки профилиро-
ванных заготовок из меди,
никеля, латуни, цинка.
2 = 2400 об/мин:
для распиловки алюминие-
вых профилей.
3 = 3000 об/мин:
для распиловки профилиро-
ванных полимерных мате-
риалов.
.
4 = 3500 об/мин:
для распиловки плит, обли-
цованных шпоном.
5 = 4000 об/мин:
для распиловки массивной
древесины.
6 = 4500 об/мин:
для распиловки столярных
плит.
Штанга (тяга) для торцевания
Эта штанга обеспечивает перемещение
пильного диска вперед при работе в режи-
ме подачи пильного диска.
•
Повернуть поворотную ручку (32)
против часовой стрелки до упора: по-
сле этого появляется возможность
продольного перемещения пильного
диска путем вытягивания штанги за
ручку.
Отпускание поворотной ручки (32)
приводит к автоматическому возврату
пильного диска в заднее конечное
положение. Штанга автоматически
фиксируется при достижении конеч-
ного положения.
Блокировочный рычаг
Этот рычаг используется для фиксации
штанги.
•
Нажимом перевести рычаг (33) в ниж-
нее положение = штанга не зафикси-
рована.
•
Перевести рычаг (33) в верхнее по-
ложение = штанга фиксируется в пе-
реднем или центральном положении.
.
Маховичок для регулирования высоты
пропила
Высота пропила может быть изменена
вращением маховичка (34).
.
Поворотная ручка для изменения угла
наклона
Поворотная ручка (35) позволяет плавно
изменять угол наклона в пределах от 0
о
до
45
о
.
Зажимный винт
Чтобы установленный угол наклона не
изменялся в процессе пиления, необходи-
мо зафиксировать его при помощи зажим-
ного винта (36).
Ограничитель угла наклона
Узел изменения углового положения осна-
щен эксцентриковыми шайбами, находя-
щимися в позициях 0
о
и 45
о
и выполняю-
щими функцию упоров. Для выполнения
специальных наклонных пропилов возмож-
но увеличение угла наклона в обоих на-
правлениях на 1,5
о
.
•
Вытащить ограничитель угла наклона
(37) и перевести его через правую
эксцентриковую шайбу = угол наклона
пильного диска может изменяться в
диапазоне от –1,5
о
до 45
о
.
•
Вытащить ограничитель угла наклона
(37) и перевести его через левую экс-
центриковую шайбу = угол наклона
пильного диска может изменяться в
диапазоне от 0
о
до 46,5
о
.
