Страница 8: Режим подачи заготовки, Режим подачи пильного диска
8
•
Занимайте правильное рабочее
положение:
−
спереди, со стороны нахож-
дения элементов управления,
−
лицом к станку,
−
слева от плоскости нахожде-
ния пильного диска;
−
при работе с помощником не-
обходимо, чтобы он находил-
ся на достаточном расстоя-
нии от пильного диска.
•
При выполнении работ используй-
те по мере необходимости:
−
удлинитель стола (специаль-
ная оснастка) – при распилов-
ке заготовок, отрезанные час-
ти которых упали бы в его от-
сутствие со стола;
−
подающие салазки (специ-
альная оснастка);
−
зажимное приспособление –
при распиловке заготовок, не
прилегающих плотно к столу
(например, заготовок круглой
формы);
−
приспособление для отсасы-
вания стружки.
•
Избегайте следующих типичных
ошибок:
−
Не затормаживайте пильный
диск боковым нажимом на не-
го – существует опасность
отдачи.
−
В процессе распиловки по-
стоянно прижимайте заготов-
ку к столу и не перекашивайте
ее – существует опасность
отбрасывания заготовки на-
зад.
−
Никогда не пилите одновре-
менно несколько заготовок (в
т. ч. в виде связок) – сущест-
вует опасность возникнове-
ния несчастного случая из-за
неконтролируемого
захвата
отдельных заготовок пиль-
ным диском.
−
При работе в режиме подачи
пильного диска перед осуще-
ствлением пропила (при не-
подвижном пильном диске)
удостоверьтесь в том, что за-
готовка может быть полно-
стью разрезана без соприкос-
новения пильного диска с
профилированной
рейкой
упора.
Опасность захвата под-
вижными частями!
•
Ни в коем случае не обрабатывай-
те заготовок с прикрепленными
тросами, шнурами, лентами, про-
водами, проволокой и т. п.

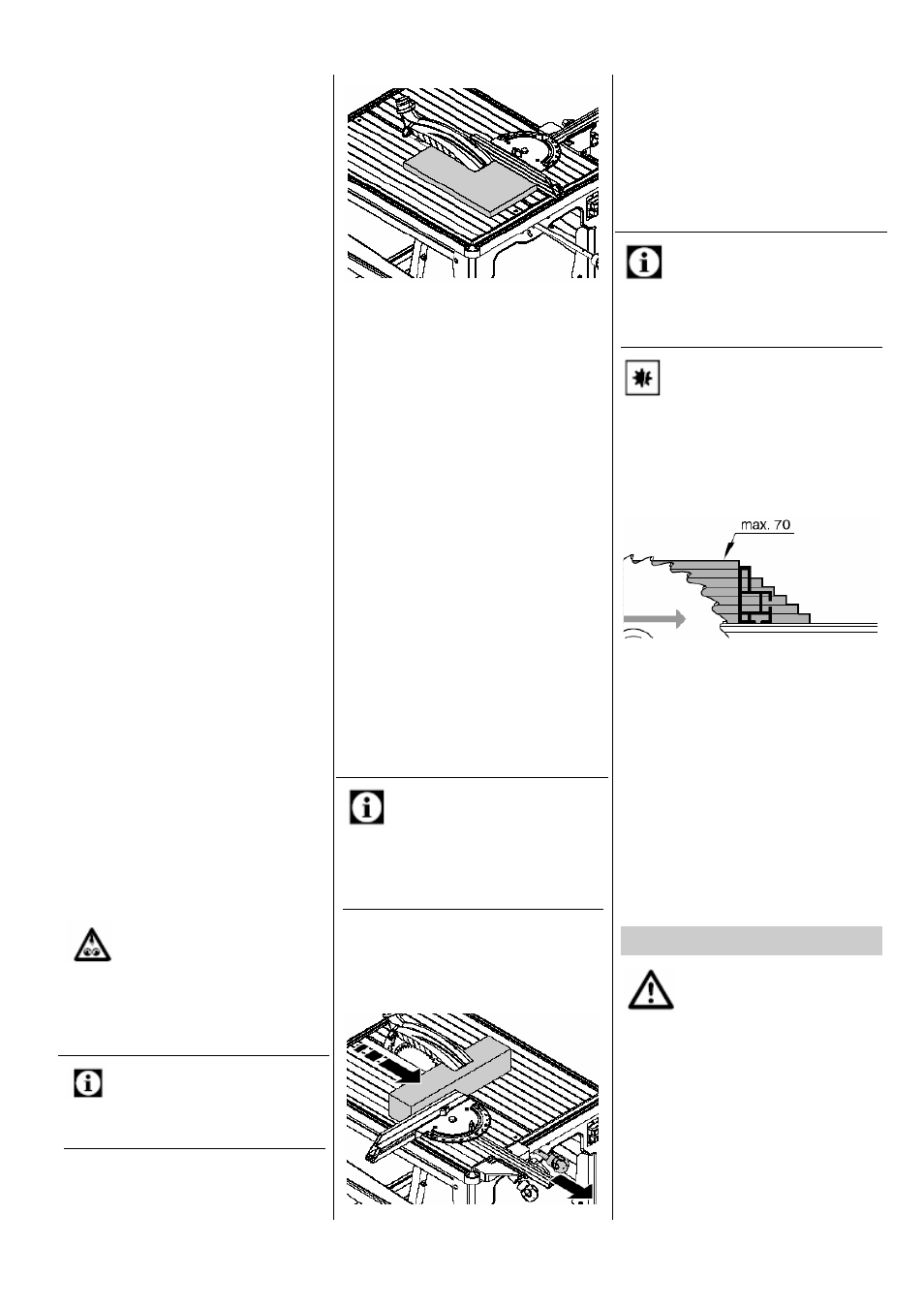

7.1
Режим подачи заготовки
Указание:
При работе в данном режиме для распи-
ловки заготовки производится проталкива-
ние ее назад (от оператора).
Такой режим подходит, прежде всего, для
−
обрезки кромок,
−
осуществления длинных пропилов.
.
Переоснащение на работу в режиме по-
дачи заготовки
1.
Повернуть поворотную ручку против
часовой стрелки до упора и перемес-
тить ее вперед до перевода пильного
диска в центр стола.
2.
При помощи блокировочного рычага
узла продольного перемещения за-
фиксировать этот узел в центре сто-
ла.
Наладка и распиловка
1.
Установить высоту пропила. Кожух
должен прилегать к поверхности заго-
товки.
2.
Установить и зафиксировать угол
наклона.
3.
При необходимости смонтировать
универсальный упор (профилирован-
ная рейка упора устанавливается па-
раллельно пильному диску).
4.
Установить частоту вращения, соот-
ветствующую виду обрабатываемой
заготовки, и включить станок.
5.
Распилить заготовку в один прием.
6.
Выключить станок, если не намечает-
ся немедленная обработка следую-
щей заготовки.
7.2
Режим подачи пильного диска
.
Указание:
При работе в данном режиме производится
фиксация заготовки, после чего пильный
диск перемещается вперед (к оператору).
Длина пропила ограничена ходом пильного
диска и шириной заготовки (см. рисунок).
Такой режим подходит, прежде всего, для
−
поперечной распиловки,
−
разрезания профилированных заго-
товок и заготовок из легких металлов
/ сплавов,
−
выполнения особо точных пропилов.
.
1.
Устранить фиксацию узла продольно-
го перемещения пильного диска.
2.
Установить высоту пропила. Кожух
должен прилегать к поверхности за-
готовки.
3.
Установить и зафиксировать угол
наклона.
4.
Смонтировать универсальный упор и
при необходимости отрегулировать
его угловое положение.
Указание:
Для работы с подачей пильного диска не-
обходимо устанавливать профилирован-
ную рейку упора так, чтобы заготовка при-
легала к ее высокой грани.
Внимание!
Профилированная рейка не должна до-
ходить до плоскости перемещения
пильного диска.
5.
Перемещением неподвижного пиль-
ного диска вперед удостовериться в
возможности сквозной распиловки за-
готовки.
max. 70 =
макс. 70 мм
6.
Возвратить пильный диск в заднее
конечное положение.
7.
Приложить заготовку к профилиро-
ванной рейке упора.
8.
Установить частоту вращения, соот-
ветствующую виду обрабатываемой
заготовки, и включить станок.
9.
Полностью распилить заготовку пу-
тем перемещения пильного диска
вперед. После этого возвратить
пильный диск в заднее конечное по-
ложение.
10. Выключить станок, если не намечает-
ся немедленная обработка следую-
щей заготовки.
8.
Уход и техническое обслужива-
ние
Опасность!
Перед проведением любых работ по
очистке и техническому обслуживанию:
1.
отключите станок,
2.
дождитесь
полной
остановки
пильного диска,
3.
вытащите вилку из штепсельной
розетки.
−
После проведения любых работ по
очистке и техническому обслужива-
нию следует вновь установить все
защитные приспособления и прове-
рить их исправность.
