10
−
После
затягивания
крепежного
винта обязательно удалите ис-
пользовавшийся ключ.
14. Закрепить профилированную вставку
стола.
15. Закрепить кожух.
8.2
Юстировка шкал
После продолжительной работы, а также
проведения регулировочных работ следует
контролировать нулевые отметки каждой
шкалы и при необходимости осуществлять
юстировку.
1.
Ослабить все крепежные винты шкал.
2.
Угловые шкалы:
ослабить крепежные приспособления
станка и произвести точное выравни-
вание по угольнику. После этого за-
тянуть крепежные приспособления.
Шкалы для универсального упора:
приложить к левой стороне пильного
диска достаточно длинную линейку.
Линейка должна прилегать к пильно-
му диску по всему диаметру (необхо-
димо учитывать развод зубьев или
боковой выступ режущих пластинок!).
3.
Сдвинуть шкалы так, чтобы нулевая
отметка точно совпала с показывае-
мым значением.
4.
Затянуть крепежные винты шкал и
проконтролировать настройку прове-
дением пробного пропила.
8.3
Настройка упоров узла наклона
пильного диска
1.

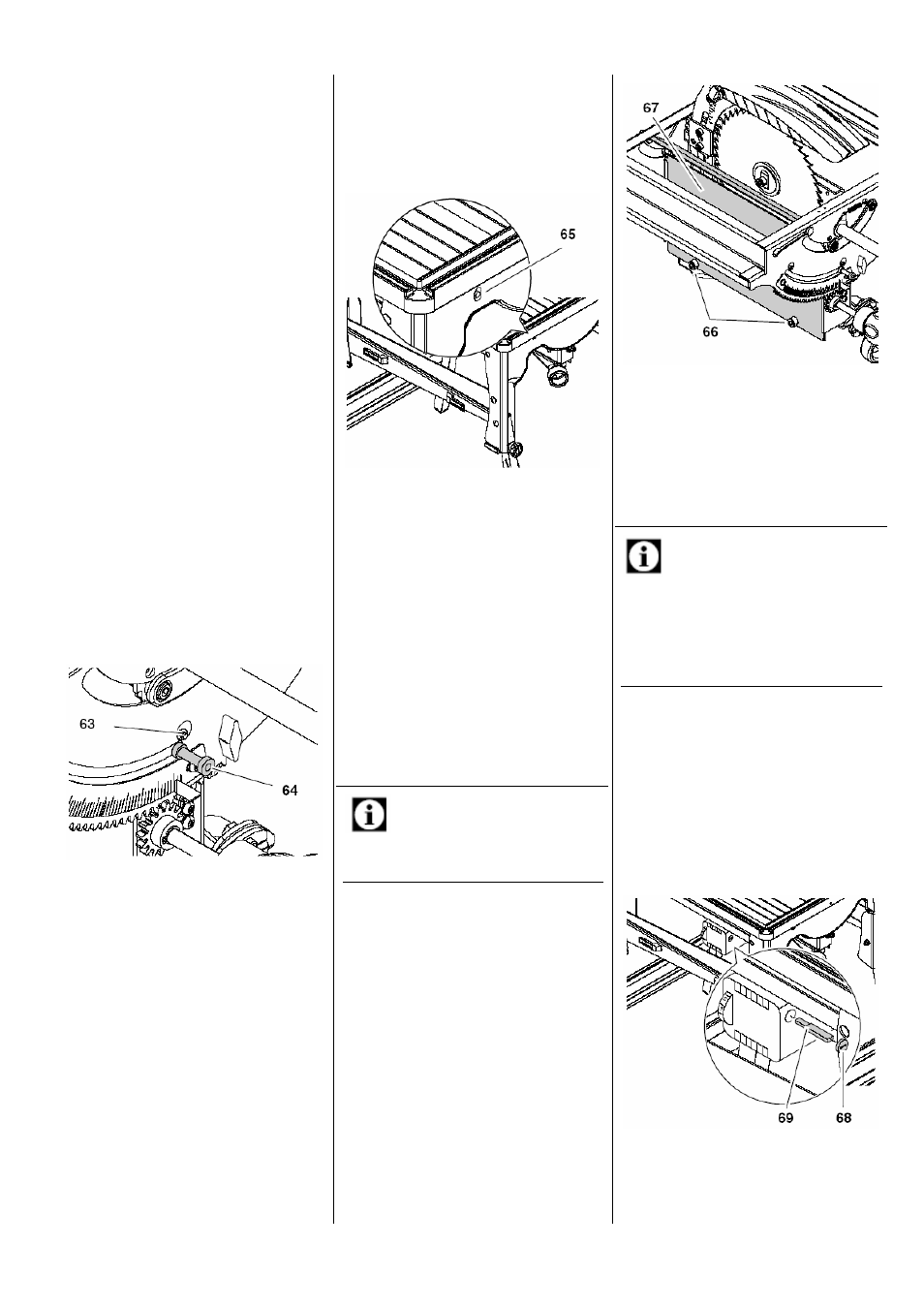

Настроить ограничитель угла наклона
(64) на диапазон от 0
о
до 45
о
.
2.
Переместить узел наклона пильного
диска в крайнее положение (до упо-
ра).
3.
Проконтролировать угол наклона:
−
0
о
= под прямым углом к столу
станка,
− 45
о
по отдельному угольнику.
Если указанные значения не соблю-
даются с достаточной точностью:
4.
Ослабить шестигранную гайку (63)
соответствующей
эксцентриковой
шайбы и повернуть эту шайбу в такое
положение, при котором угол наклона
в конечной позиции составляет ровно
0
о
(прямой угол) или, соответственно,
45
о
.
5.
Вновь затянуть шестигранную гайку
(63) эксцентриковой шайбы.
6.
После регулировки положений упоров
отъюстировать угловую шкалу с ли-
цевой стороны станка (при необходи-
мости).
8.4
Регулировка амортизатора
Амортизатор узла возврата пильного диска
в исходное положение должен настраи-
ваться таким образом, чтобы каретка пол-
ностью самопроизвольно возвращалась
назад, однако возврат не должен сопрово-
ждаться резким ударом.
.
Регулировка производится при помощи
регулировочного винта (65):
•
вращение вправо = усиление аморти-
зирующего воздействия,
•
вращение влево = ослабление амор-
тизирующего воздействия.
8.5
Очистка станка
•
Щеткой или пылесосом очистить от
опилок и пыли
−
направляющие узла перемеще-
ния пильного диска,
−
вентиляционные щели на кор-
пусе электродвигателя.
Очистка защитного короба пильного
диска
Защитный короб пильного диска должен
очищаться в случае скопления в нем опи-
лок.
Указание:
Доступ к защитному коробу пильного диска
возможен только снизу. Для очистки короба
можно снять вставку стола и пильный диск.
1.
Слегка ослабить оба винта (66) с
внутренним шестигранником.
2.
Поднять крышку (67) и вывести ее из
зацепления с верхним креплением.
.
3.
Очистить защитный короб пильного
диска.
4.
Вновь установить крышку (67).
5.
В заключение крепко затянуть оба
винта (66) с внутренним шестигран-
ником.
8.6
Контроль и замена угольных
щеток
Указание:
Изношенность угольных щеток электродви-
гателя можно определить по
−
перебоям в его работе,
−
созданию помех приему радиопере-
дач и телевизионных передач во вре-
мя его работы,
−
остановке двигателя.
Проверка и замена угольных щеток осуще-
ствляются следующим образом.
1.
Извлечь вилку из штепсельной розет-
ки.
2.
При помощи подходящей отвертки
вывинтить заглушки (68), находящие-
ся на корпусе электродвигателя в
местах установки угольных щеток
(69).
Рисунок иллюстрирует порядок заме-
ны правой угольной щетки. Левая
щетка находится с противоположной
стороны.
3.
Вытащить угольные щетки (69) и про-
верить их состояние. Длина каждого
скользящего контакта должна быть не
меньше 6 мм.
4.
Вставить исправные угольные щетки
в соответствующие каналы. Оба бо-
