7
9. Слегка ослабить оба винта с внут-
ренним
шестигранником, удержи-
вающие крышку защитного короба
пильного диска.
10. Поднять крышку и вывести ее из за-
цепления с верхним креплением.

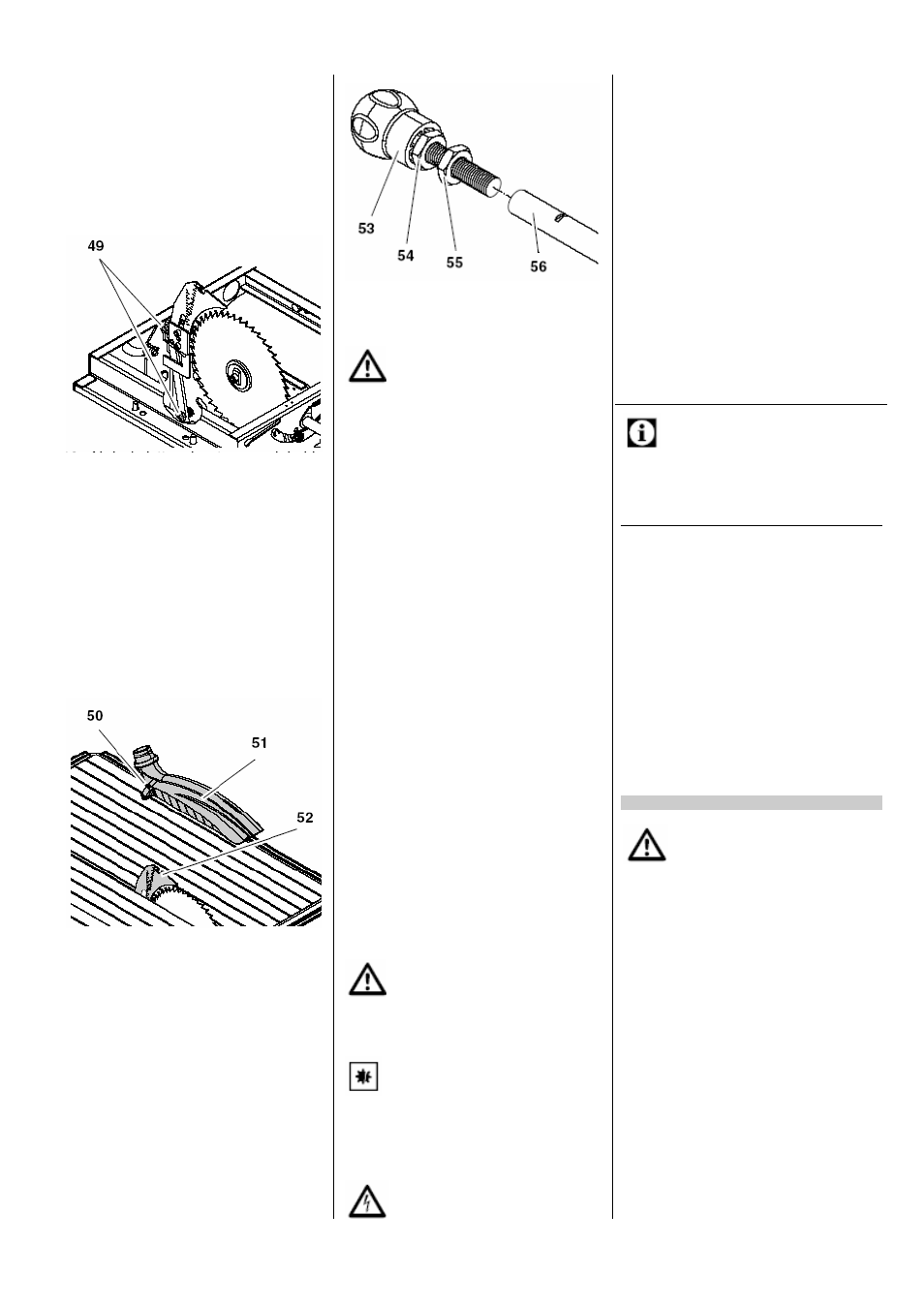

11. При помощи винтов (49) выровнять
распорный клин так, чтобы он оказал-
ся в одной плоскости с пильным дис-
ком.
.
12. Установить крышку и крепко затянуть
оба винта с внутренним шестигранни-
ком.
13. Закрепить профилированную вставку
стола.
Установка кожуха
1.
Вращением маховичка перевести
пильный диск в самое верхнее поло-
жение.
2. Насадить кожух (51) на распорный
клин (52).
3. Крепко затянуть кожух ручкой зажима
(50).
Монтаж поворотной ручки на штанге
1.
Навинтить поворотную ручку (53) на
штангу (56).
2. Контргайкой (55) зафиксировать по-
воротную ручку на штанге. Для этого
необходимо удерживать гайку (54) га-
ечным ключом и крепко затянуть
контргайку (55).
.
6.3 Присоединение к установке для
отсасывания стружки
Опасность!
Вдыхание пыли некоторых пород дре-
весины (в частности, дубовой, буковой
и ясеневой) может провоцировать онко-
логические заболевания. При проведе-
нии работ в закрытом помещении необ-
ходимо использовать пригодную уста-
новку для отсасывания стружки. Такая
установка должна удовлетворять сле-
дующим требованиям:
−
всасывающий шланг должен под-
ходить к диаметру патрубка для
его присоединения (на кожухе – 38
мм, на защитном коробе – 58/43
мм);
− необходимый расход воздуха ≥ 460
м 3 /ч;
− необходимое разрежение в зоне
патрубка круглопильного станка
≥
530 Па;
− необходимая скорость воздушного
потока в зоне патрубка кругло-
пильного станка
≥ 20 м/с.
Патрубки для соединения с установкой для
отсасывания стружки находятся на защит-
ном коробе пильного диска и на кожухе.
Следует также изучить инструкцию по экс-
плуатации установки для отсасывания
стружки!
Эксплуатация станка без соединения с
установкой для отсасывания стружки до-
пустима только
−
на открытом воздухе,
− при кратковременной работе (макс.
30 минут),
− при использовании пылезащитного
респиратора.
Опасность!
Вращательное движение пильного дис-
ка приводит к выбросу опилок из за-
щитного короба пильного диска.
Внимание!
Соединительный патрубок не должен
перекрываться какими-либо предмета-
ми.
6.4 Соединение с электросетью
Опасность – электриче-
ское напряжение!
• Эксплуатируйте станок только в
сухом месте.
• Присоединяйте станок только к
источнику электропитания, удов-
летворяющему следующим требо-
ваниям (см. также "Технические
характеристики"):
−
штепсельные розетки смон-
тированы надлежащим обра-
зом, заземлены и проверены;
− напряжение и частота сетево-
го напряжения соответствуют
параметрам, приведенным на
фирменной табличке станка;
− цепь защищена автоматом
защитного отключения, рас-
считанным на ток поврежде-
ния 30 мА;
− полное сопротивление Z
max
в
точке присоединения к элек-
тросети здания не превышает
0,35 Ом.
Указание:
При наличии сомнений в соответствии
Вашей электроустановки приведенным
здесь условиям обратитесь к предста-
вителю местной организации по энерго-
снабжению или электромонтажнику.
• Прокладывайте сетевой кабель
так, чтобы он не мешал во время
работы и не мог быть случайно
поврежден.
• Оберегайте сетевой кабель от воз-
действия тепла и агрессивных
жидкостей, а также от соприкосно-
вения с острыми кромками.
• В качестве удлинительного кабеля
используйте только кабель с рези-
новой изоляцией и достаточным
сечением проводов (см. "Техниче-
ские характеристики").
• Вынимая вилку из штепсельной
розетки, не тяните ее за кабель.
7. Выполнение работ
Опасность!
• Данный станок должен управлять-
ся только одним лицом. Другие
лица могут привлекаться только к
выполнению работ по подаче или
съему заготовок и должны нахо-
диться на достаточном удалении
от станка.
• Перед выполнением работ контро-
лируйте исправность
−
сетевого кабеля и штепсель-
ной вилки,
− выключателя,
− распорного клина,
− кожуха,
− толкателя.
• Пользуйтесь средствами индиви-
дуальной защиты:
−
пылезащитным респирато-
ром,
− средствами защиты органов
слуха,
− защитными очками.
