8
8

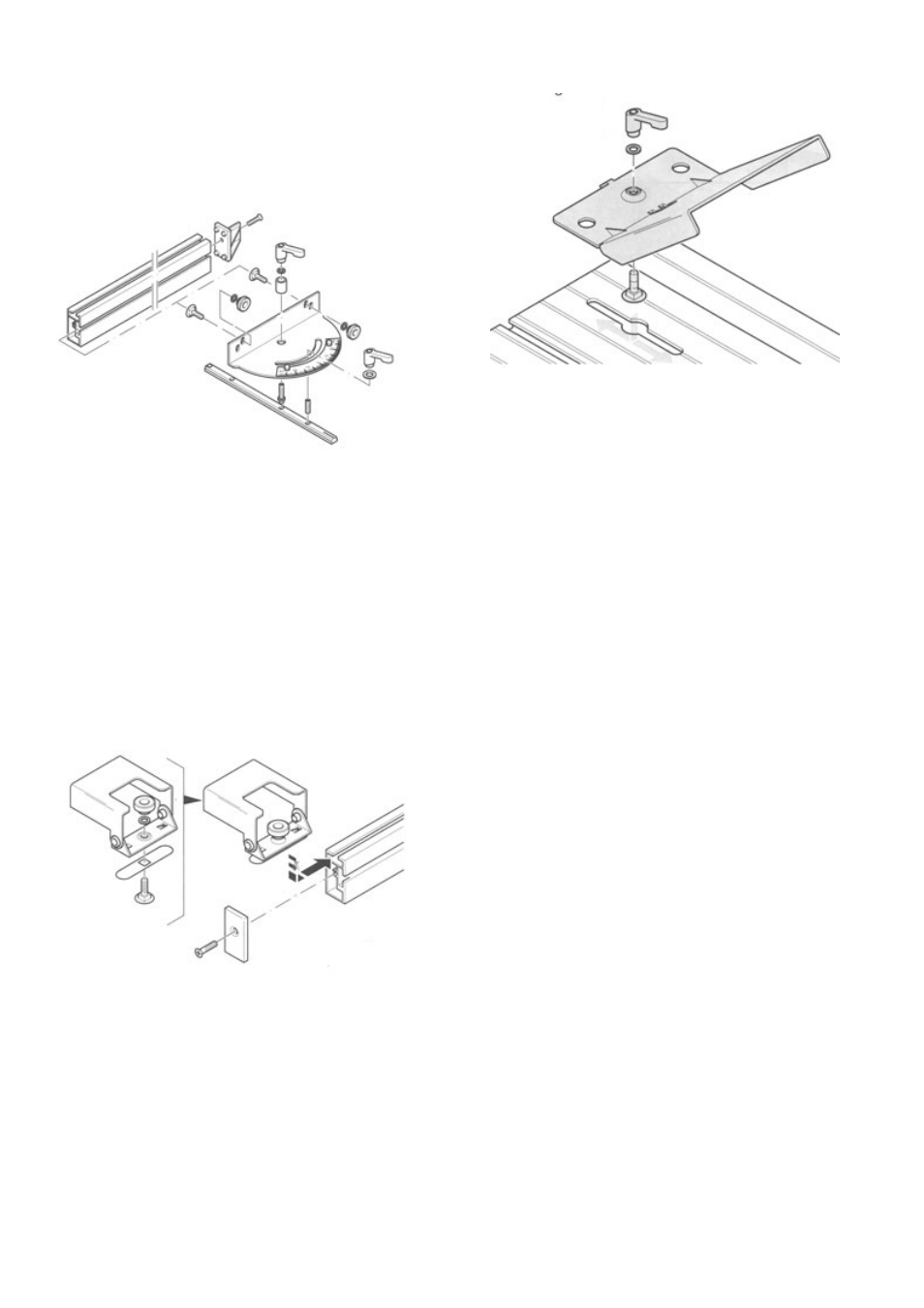

Угловой упор
1. Длинная шпилька вворачивается в среднее резьбо-
вое отверстие направляющей шины и затягивается
до отказа.
2. Короткая шпилька вворачивается в резьбовое отвер-
стие направляющей шины и затягивается до отказа.
3. Угломерная шкала надевается на шпильки (короткая
шпилька пропускается через направляющую щель
шкалы).
4. Дистанционная втулка и малая плоская шайба наде-
ваются на длинную шпильку и затягиваются зажим-
ной рукояткой.
5. Большая плоская шайба надевается на короткую
шпильку и затягивается зажимной рукояткой.
6. Два крепёжных болта вставляются в продольный паз
профиля упора так, чтобы резьба болтов выходила
из паза наружу.
7. На концы болтов надеваются плоские шайбы и гайки
с накаткой. После этого гайки затягиваются от руки.
8. Крепёжный болт вставляется в верхний паз профиля
упора и к нему приворачивается рейтер профиля
упора (показано на рисунке).
9. Торцевые заглушки профиля упора устанавливаются,
как это показано на рисунках.
Прижим
Прижим может перемещаться вдоль профилированной
щели на поверхности форматного суппорта (показано на
рисунке).
1. Болт с плоской круглой головкой вставляется снизу в
среднее отверстие прижима (показано на рисунке).
2. Сверху на болт надевается плоская шайба и зажим-
ная рукоятка (показано на рисунке).
3. Головка болта вставляется в среднее отверстие
профилированной щели. После этого прижим закреп-
ляется с помощью зажимной рукоятки.
Присоединение к электрической сети
Опасно! Электрическое напряжение
Устанавливайте станок только в сухом помещении.
Подключайте станок только к источнику тока, который
удовлетворяет следующим требованиям (см. также раз-
дел «Технические характеристики»):
- имеет защиту с помощью аварийного выключателя с
разбросом тока срабатывания не более 30 мА;
- электрическая штепсельная розетка соответствующей
конструкции, заземлена и испытана;
- электрическая штепсельная розетка имеет специаль-
ный контакт для нейтрального провода трехфазной сети.
Сетевой кабель прокладывайте так, чтобы он не мешал
при работе и был защищён от повреждений. Защищайте
сетевой кабель от нагрева, воздействия агрессивных
жидкостей и повреждения острыми предметами.
Применяйте только сетевой кабель с резиновой изоля-
цией и достаточным сечением токоведущих жил.
Вытягивая вилку из электрической розетки, тяните толь-
ко за вилку, никогда не тяните за кабель.
Изменение направления вращения!
(Только при использовании трёхфазного двигателя
переменного тока)
В зависимости от взаимного положения фаз трёхфазной
сети переменного тока возможно, что дисковая пила
станка будет вращаться в обратном направлении. Это
может привести к тому, что обрабатываемый материал
будет выбрасываться из станка. Поэтому после каждого
нового подсоединения станка к электрической сети, пре-
жде всего, необходимо проверить направление враще-
ния дисковой пилы. При обратном направлении вра-
щения необходимо переключить фазовый переклю-
чатель в электрической вилке кабеля станка.
1. После окончания сборки станка и монтажа всех за-
щитных устройств подсоедините станок к электриче-
ской сети.
2. С помощью рукоятки установки глубины разреза ус-
тановите диск пилы в верхнее положение.
3. Включите и сразу же выключите станок.
4. Наблюдайте направление вращения диска с левой
стороны станка. Диск должен вращаться по часо-
вой стрелке.
