15
15

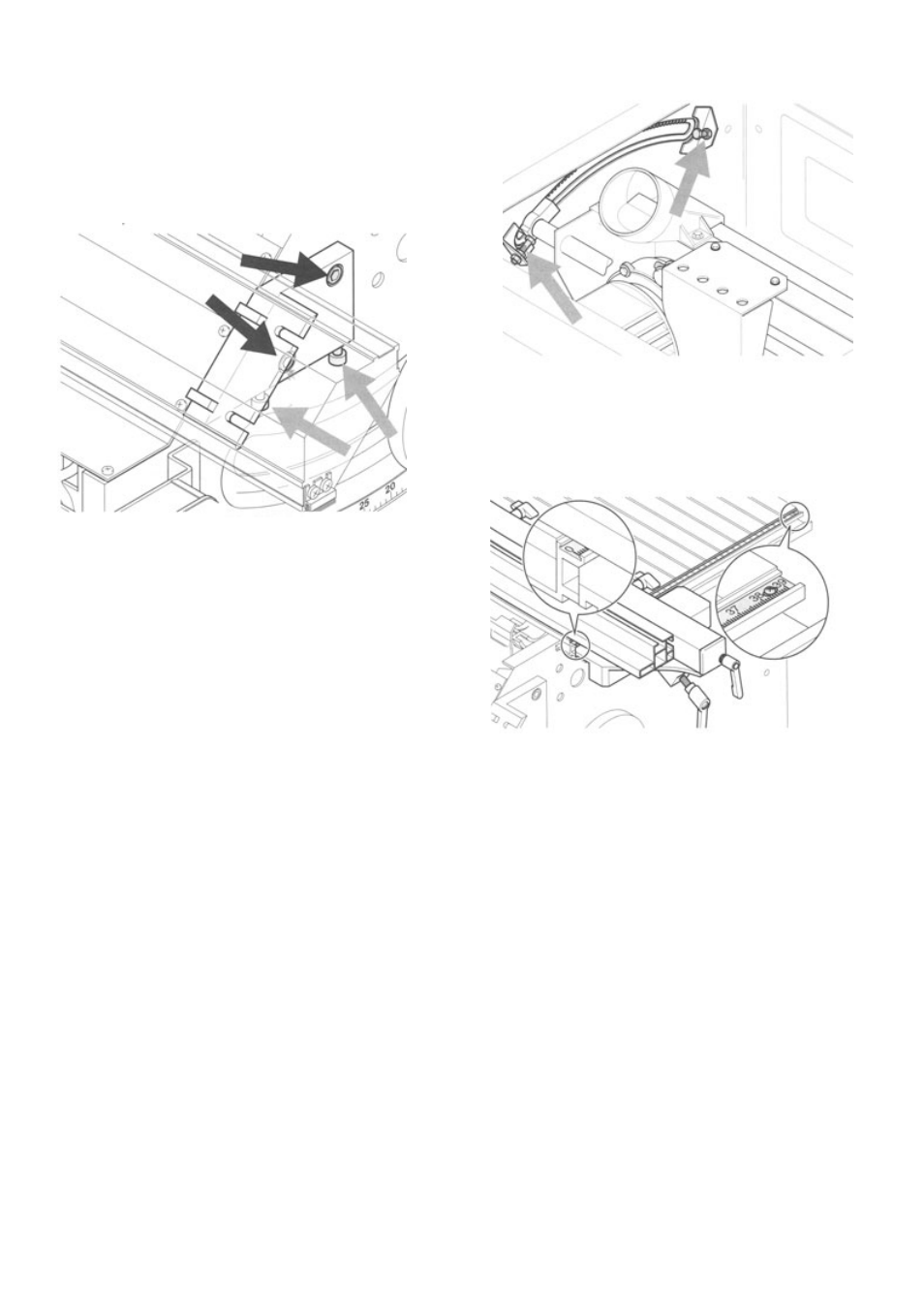

Регулировка положения суппорта по высоте
Верхняя поверхность форматного суппорта должна быть
не более чем на 0,5 мм выше поверхности рабочего сто-
ла станка.
1. Болты с внутренними шестигранниками в головках
(Показаны чёрными стрелками) на каждой из угловых
опор отверните примерно на один оборот.
2. Положение форматного суппорта по высоте регули-
руется двумя юстировочными болтами (Показаны се-
рыми стрелками) на каждой из угловых опор.
• при заворачивании болтов суппорт опускается;
• при отворачивании болтов суппорт поднимается.
Регулировка положения суппорта по боковому сме-
щению
Расстояние между рабочим столом и форматным суп-
портом на полной длине должно быть между 9,5 и 10 мм.
1. На каждой из угловых опор отверните примерно на
один оборот болты с внутренними шестигранниками
в головках.
2. Лёгкими ударами резинового молотка отрегулируйте
боковое смещение форматного суппорта.
3. На каждой из угловых опор туго затяните болты с
внутренними шестигранниками в головках.
Регулировка положения шкалы угла наклона главной
дисковой пилы
1. Рукояткой установки глубины разреза поставьте диск
пилы в верхнее положение и с помощью контрольно-
го угольника установите
диск точно перпендикулярно плоскости рабочего стола
станка.
2. Если точка 0
° на шкале угла наклона не совпадает с
установленным положением диска, проделайте сле-
дующее:
Опустите диск пилы в нижнее положение. Переверните
станок и установите его плоскостью рабочего стола вниз.
3. С помощью регулировочных болтов на передней и
задней опорах (Показаны серыми стрелками) установите
соответствие положение главной дисковой пилы нулевой
точке шкалы угла наклона, как это показано на рисунке.
4. Чтобы проверить совпадение положения дисковой
пилы и шкалы угла наклона в точках
±45 °, повторите
пункты 1 - 3.
5. После установки положения углового ограничителя
при необходимости отрегулируйте положение шкалы с
помощью регулировочного болта на передней опоре.
Юстировка положения линейной шкалы
Для того чтобы положение линейной шкалы соответст-
вовало положению и толщине главной дисковой пилы.
Подведите кромку переднего профиля параллельного
упора к правой стороне главной дисковой пилы и туго
затяните фиксаторы положения упора. Нулевая точка
линейной шкалы должна находиться точно под левой
кромкой переднего профиля параллельного упора, в
противном случае:
- Ослабьте затяжку винтов крепления шкалы и отрегули-
руйте положение шкалы.
- Туго затяните винты крепления шкалы и отведите па-
раллельный упор.
Юстировка положения углового упора
1. Перпендикулярность положения углового упора плос-
кости главной дисковой пилы проверяется с помощью
контрольного угольника, как это показано на рисунке.
2. При необходимости, отверните винты крепления уг-
ломерной шкалы (Показаны серыми стрелками) и от-
регулируйте положение шкалы.
