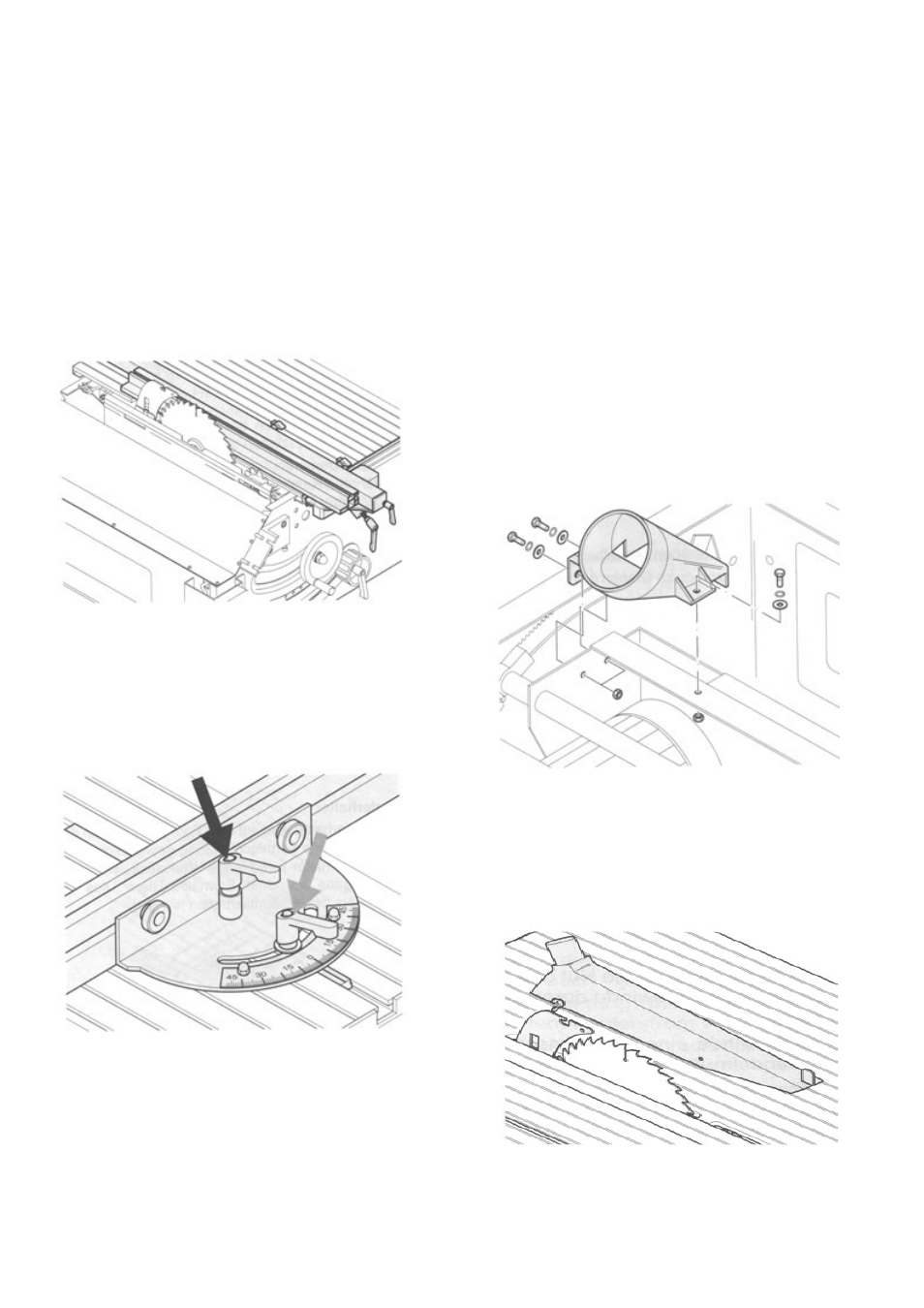

Параллельный упор
Параллельный упор перемещается по правой стороне
рабочего стола станка и фиксируется своей передней
кромкой.
Для фиксации параллельного упора всегда сначала за-
тягивайте нижнюю рукоятку. При этом исключается пе-
рекос упора. Передний профиль упора крепится двумя
винтами с барашковыми головками и легко может быть
заменён:
* Низкий передний профиль (показан на рисунке) ис-
пользуется:
- при обработке тонких материалов;
- при наклонном положении дисковой пилы
* Высокий передний профиль используется:
- при обработке толстых материалов (макси
мально 65 мм).
Угловой упор
Угловой упор перемещается по форматному суппорту
вдоль профилированной щели и фиксируется с помо-
щью зажимной рукоятки (показана чёрной стрелкой). Для
распиловки материала под углом, профиль упора может
поворачиваться в обе стороны на угол 45
°. Для установ-
ки необходимого значения угла, следует сначала осво-
бодить зажимную рукоятку (показана серой стрелкой).
Монтаж и сборка
Присоединение устройства для отсоса опилок
Опасно!
Некоторые типы древесной пыли (например, древесины
дуба или ясеня) могут вызывать рак дыхательных путей:
В закрытых помещениях работайте только с применени-
ем соответствующих устройств отсоса опилок (скорость
отсасывающего потока воздуха должна быть не менее
20 м/с).
Внимание!
Работать без устройства отсоса опилок можно только в
случаях:
- работы на открытом воздухе;
- кратковременной работы (не более 30 минут);
- работы в пылезащитной маске.
Если не используются устройства отсоса опилок, уда-
ляйте опилки из внутреннего объёма кожуха пилы не
реже чем через 30 минут работы.
Присоединительные патрубки для устройства отсоса
опилок располагаются на кожухе дисковой пилы и на
защитном колпаке.
Шланг отсоса опилок для кожуха дисковой пилы
1. Разверните станок и поставьте его поверхностью
рабочего стола вниз.
2. Удалите транспортировочные крепления внутри
станка.
3. Закрепите патрубок для шланга отсоса на кожухе
дисковой пилы. Для крепления патрубка используйте
прилагаемые крепёжные детали:
- Болт с шестигранной головкой М 6х13 (3 шт.)
- Шайба плоская (3 шт.)
- Шайба стопорная (3 шт.)
- Гайка шестигранная М 6 (3 шт.)
4. С помощью хомута укрепите толстый шланг отсоса на
патрубке.
Шланг отсоса опилок для защитного колпака
1. Закрепите защитный колпак на распорном клине.
Нижняя кромка защитного колпака должна быть гори-
зонтальна.
