2. Закрепите тонкий шланг отсоса на патрубке защитно-
го колпака.
3. Держатель шланга отсоса вставьте в горизонтальную
щель на правой стенке станка.
4. Закрепите тонкий шланг отсоса в держателе шланга.
5. Свободные концы обоих шлангов закрепите на со-
единительном патрубке.

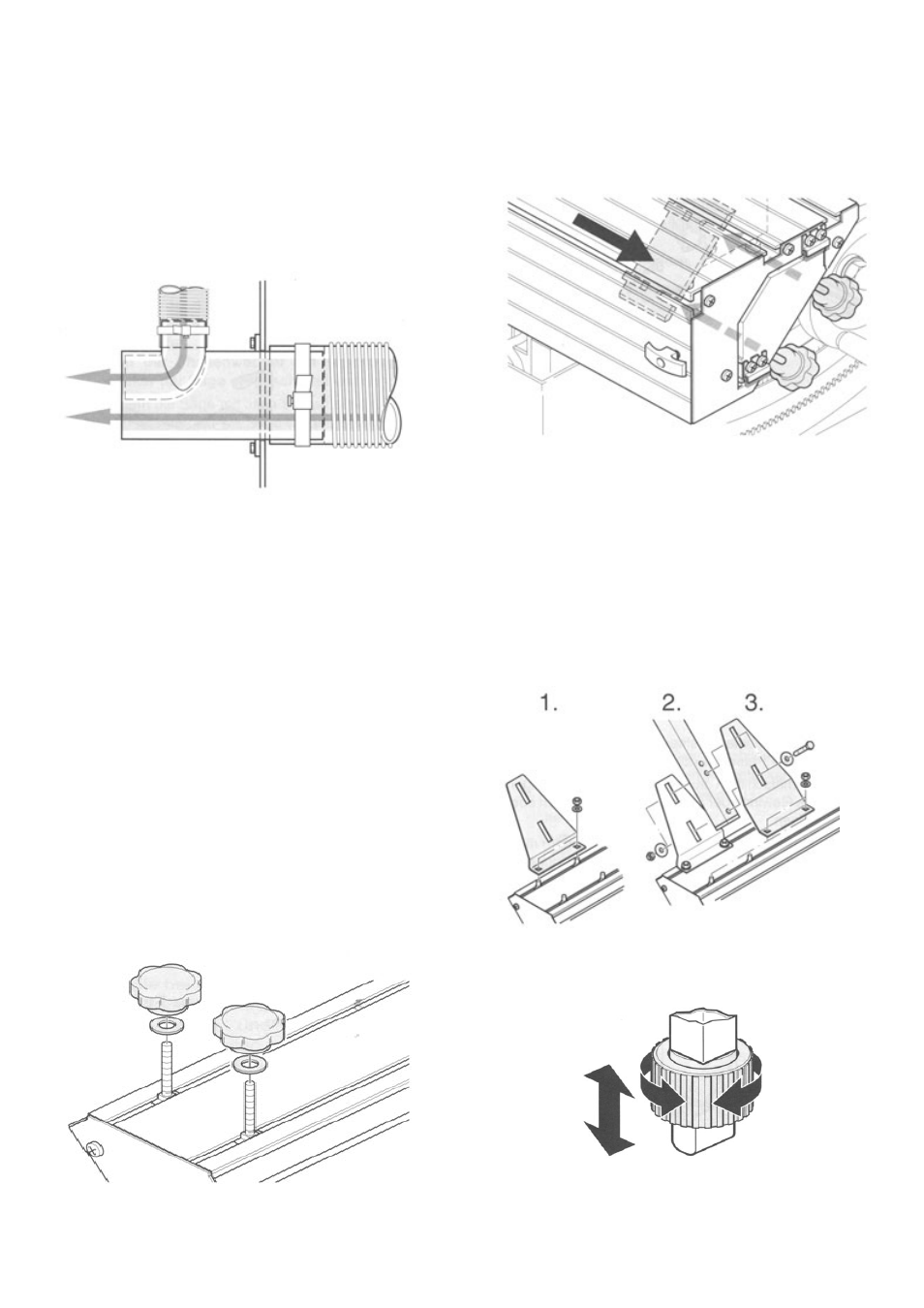

Внимание!
Отверстие для тонкого шланга внутри соединительного
патрубка должно быть направлено от станка (как показа-
но на рисунке).
6. Закрепите соединительный патрубок вблизи станка.
7. Подсоедините соединительный патрубок к соответст-
вующему устройству отсоса опилок.
Нижняя рама
Станок должен быть установлен на устойчивой нижней
раме. В конструкции рамы должно быть предусмотрено
место для размещения шланга системы отсоса опилок.
Монтаж форматного суппорта
Форматный суппорт может поставляться двух размеров:
• со столом длиной 950 мм (с четырьмя длинными
болтами для крепления к станку)
• со столом длиной 1800 мм (с восемью болтами: че-
тырьмя длинными для крепления к станку и четырьмя
короткими для крепления опор).
Монтаж форматного суппорта выполняется двумя рабо-
чими.
1. Форматный суппорт укладывается на ровную поверх-
ность. Болты должны быть установлены резьбой
вверх.
2. Каждую из четырёх пластмассовых гаек-рукояток
вместе с плоской шайбой наденьте и наверните на
один оборот на каждый из четырёх длинных болтов
(как показано на рисунке).
3. Болты с навёрнутыми на них гайками раздвиньте в
пазах суппорта так, чтобы расстояние между парами
болтов было больше общей длины станка.
4. Двумя рабочими форматный суппорт переворачива-
ется и устанавливается на обе угловые опоры (пока-
заны чёрной стрелкой). Пока ещё не отпускайте суп-
порт!
5. Т-образные головки болтов сдвигаются внутрь в па-
зах угловых опор. При этом плоские шайбы должны
находиться между угловой опорой и гайкой-
рукояткой.
6.
Форматный суппорт сдвигается:
- суппорт длиной 950 мм до упора вперёд
- суппорт длиной 1800 мм так, чтобы выступающая впе-
рёд часть была длиной от 500 до 800 мм.
7. Затяните гайки-рукоятки.
8. Для форматного суппорта длиной 1800 мм к нижней
поверхности суппорта приверните дополнительные опо-
ры (как показано на рисунках).
Установите необходимую высоту регулируемой опоры
(как показано на рисунке).
