Инструкция по эксплуатации Metabo PKF 255V8
Страница 13
13
13
- Передняя дисковая пила должна быть так установлена,
чтобы не было дисбаланса, каких-либо ударов и при ра-
боте диск не проскальзывал на валу.
8.
Пакет тарельчатых пружин и упорный фланец вместе
с передней дисковой пилой наденьте на вал (На-
правление вращения противоположно направлению
вращения главной дисковой пилы!).
9.
Наденьте на вал натяжную гайку так, чтобы её пло-
ская торцевая поверхность была направлена к диску.
Затяните гайку ключом от руки.
Опасно!
- Не удлиняйте рукоятки прилагаемого инструмента для
усиления затяжки резьбовых соединений станка.
- Натяжную гайку затягивайте ключом плавно, без уда-
ров.
10.
Установите приводной ремень передней дисковой
пилы. Ремень должен поддерживаться пружиной в
натянутом состоянии.
11.
Установите главную дисковую пилу и форматный
суппорт, как это описано выше.
Выравнивание положения передней дисковой пилы
Чтобы точно согласовать положение передней дисковой
пилы с положением главной дисковой пилы, необходимо
провести регулировку положения передней дисковой
пилы в двух плоскостях:
- по высоте;
-
по боковому смещению.
Регулировка по высоте
Профиль зуба передней дисковой пилы имеет трапецеи-
дальную форму, т. е. чем выше выступают зубья пилы
над поверхностью рабочего стола, тем шире разрез Ши-
рина этого разреза должна точно соответствовать шири-
не разреза главной дисковой пилы станка (чтобы убе-
диться в этом, проводят пробные разрезы). Обычно зу-
бья передней дисковой пилы выступают над поверхно-
стью рабочего стола примерно на два - три миллиметра.

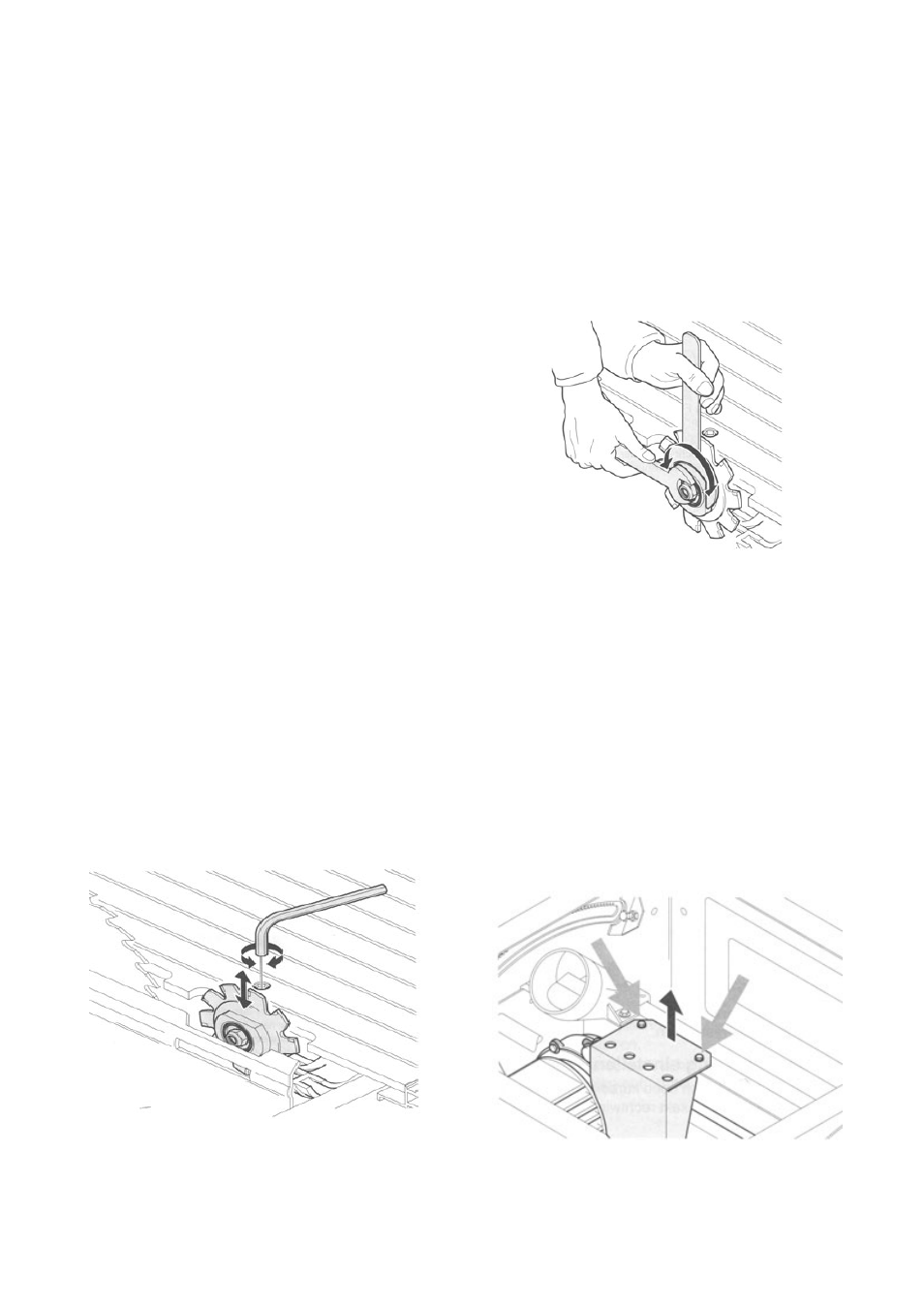

Регулировка по высоте выполняется с помощью регули-
ровочного болта, имеющего головку с внутренним шес-
тигранником. Доступ к этому болту осуществляется с
поверхности рабочего стола, как это показано на рисун-
ке.
• При вращении регулировочного болта по часовой
стрелке передняя дисковая пила опускается;
• При вращении регулировочного болта против часо-
вой стрелки пила поднимается.
Регулировка положения передней дисковой пилы по вы-
соте может также выполняться с помощью регулировоч-
ного маховичка, который находится на нижнем конце
регулировочного болта. Доступ к этому маховичку воз-
можен из нижней части станка.
Регулировка по боковому смещению
Передняя и главная дисковые пилы станка должны быть
установлены точно в одной вертикальной плоскости.
Чтобы убедиться в этом проводят пробные разрезы.
1. Для проведения регулировки ослабьте крепление
крышки качающегося кожуха (см. раздел «Замена
главной дисковой пилы»).
2. Положение передней дисковой пилы зафиксируйте с
помощью вилочного ключа (См. рисунок).
• При вращении натяжной гайки по часовой стрелке
передняя дисковая пила будет смещаться вправо.
• При вращении натяжной гайки против часовой стрел-
ки пила будет смещаться влево.
3. Установите на место крышку качающегося кожуха и
затяните болты крепления.
Натяжение главного приводного ремня
Главный приводной ремень движется между главным
приводным двигателем и валом главной дисковой пилы.
Главный приводной ремень требует подтягивания, если:
- прогиб ремня превышает 5 мм;
- главная дисковая пила после выключения двигателя
вращается более 10 секунд.
Для контроля и подтягивания ремня
1. Разверните станок и уложите его поверхностью рабо-
чего стола вниз.
2. Отверните болты крепления крышки из листового
металла на корпусе двигателя (показаны серыми
стрелками).
