3. Натяжение ремня проверьте давлением большого
пальца на ремень через специальное окно в кожухе
ремня. Если ремень требует подтягивания:
4. Отверните примерно на один оборот каждый из че-
тырёх болтов крепления двигателя.
Двигатель укреплён в эксцентрике, поэтому натяжение
ремня меняется при вращении корпуса двигателя. При
повороте корпуса двигателя по часовой стрелке натяже-
ние ремня уменьшается. При повороте корпуса двигате-
ля против часовой стрелки натяжение ремня возрастает.
5. После регулировки натяжения ремня, болты крепле-
ния двигателя туго затяните крест-накрест
6. Затяните болты крепления крышки из листового ме-
талла на корпусе двигателя.
Приводной ремень передней дисковой пилы не требует
обслуживания.
Регулировка положения распорного клина
Распорный клин принадлежит к устройствам, обеспечи-
вающим безопасность работы на станке, и поэтому дол-
жен быть установлен правильно. Для того чтобы поло-
жение распорного клина точно соответствовало положе-
нию главной дисковой пилы, положение распорного кли-
на необходимо регулировать:
- по расстоянию от главной дисковой пилы;
- в боковом направлении.
Регулировка расстояния от главной дисковой пилы

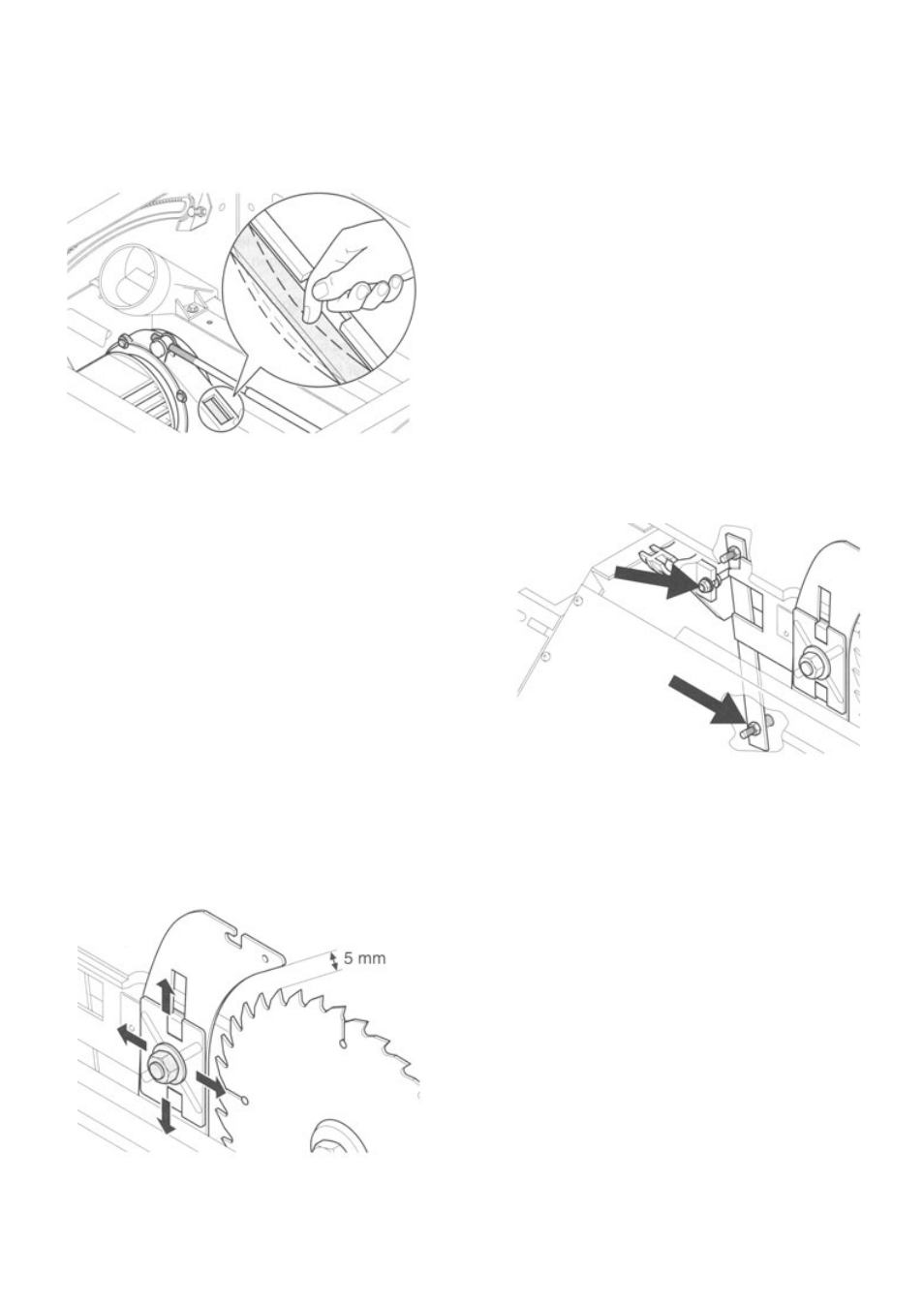

Расстояние между внешними точками зубьев пилы и
распорным клином должно быть примерно 5 мм, как это
показано на рисунке.
1. Снимите защитный колпак.
2. Снимите форматный суппорт.
3. С помощью рукоятки установки глубины разреза ус-
тановите диск пилы в верхнее положение.
4. Отверните примерно на два оборота болты крепле-
ния крышки качающегося кожуха. Слегка приподни-
мите крышку качающегося кожуха и покачайте её над
болтами крепления. Отпустите крышку, и она свобод-
но повиснет на болтах.
5. Гайку крепления распорного клина отверните при-
мерно на один оборот.
6. Отрегулируйте положение распорного клина.
7. Затяните гайку крепления распорного клина.
Регулировка в боковом направлении
Распорный клин и главная дисковая пила должны нахо-
диться точно в одной плоскости. Чтобы убедиться в этом
проводят пробные разрезы. Особенно после каждой ре-
гулировки расстояния между распорным клином и глав-
ной дисковой пилой необходима регулировка бокового
положения клина.
• При вращении юстировочных болтов (показаны
стрелками) по часовой стрелке распорный клин будет
смещаться вправо.
• При вращении юстировочных болтов против часовой
стрелки клин будет смещаться влево.
8.
Установите на место крышку качающегося кожуха и
затяните болты крепления.
9.
Установите на место защитный колпак.
10.
Установите на место форматный суппорт.
Регулировка положения форматного суппорта
Чтобы форматный суппорт занимал правильное положе-
ние, необходимо провести регулировку положения суп-
порта:
- по высоте;
- по боковому смещению.
