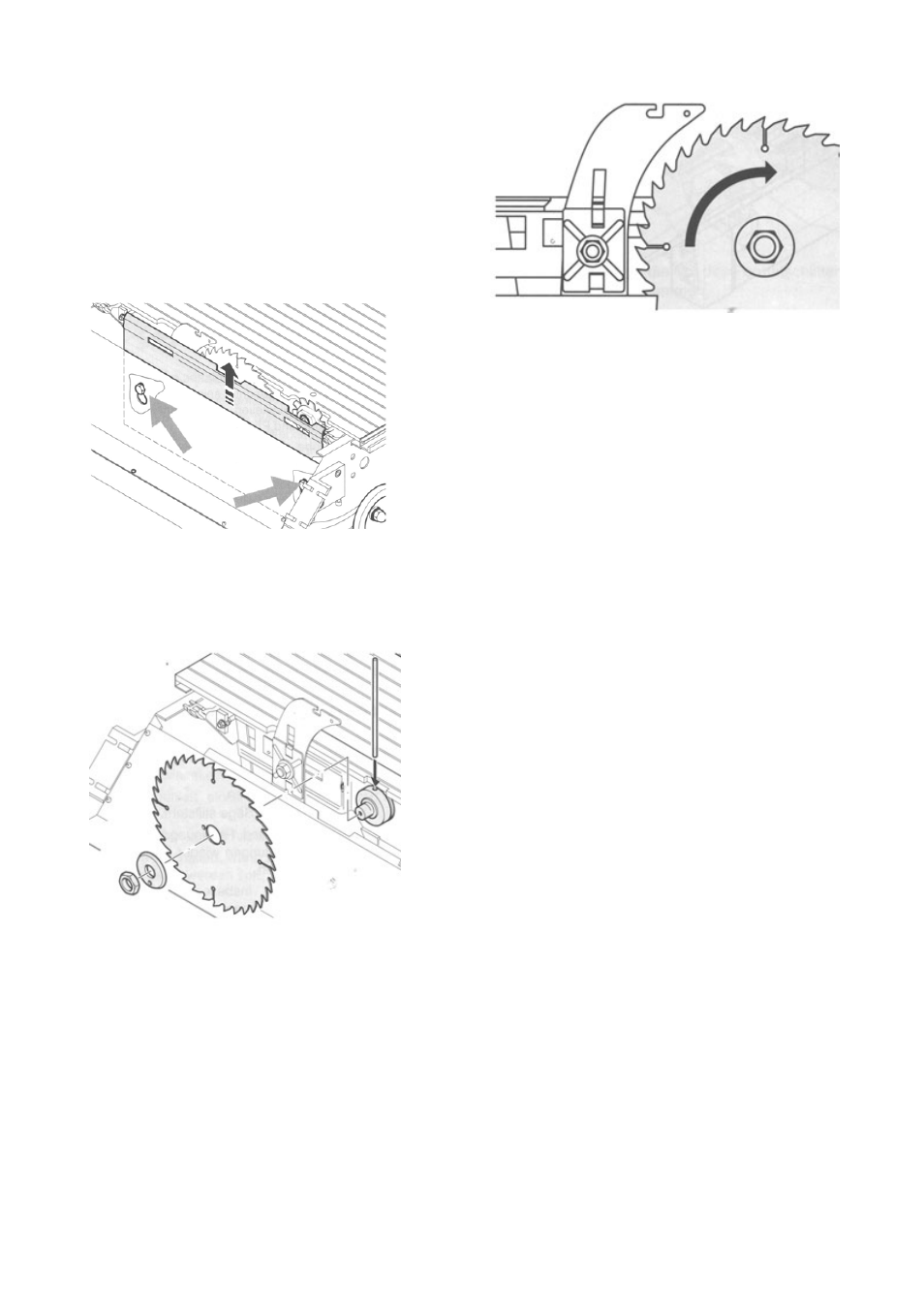

Замена главной дисковой пилы
Опасно! Опасность пореза сохраняется и при непод-
вижном диске. При замене диска пилы пользуйтесь пер-
чатками.
1. Снимите форматный суппорт.
2. С помощью рукоятки установки глубины разреза ус-
тановите диск пилы в верхнее положение.
3. Снимите защитный колпак
4. Отверните примерно на два оборота болты крепле-
ния крышки качающегося кожуха. Слегка приподни-
мите крышку качающегося кожуха и покачайте её над
болтами крепления. Отпустите крышку и она свобод-
но повиснет на болтах.
5. Чтобы зафиксировать положение диска пилы,
вставьте фиксирующий штифт в отверстие рабочего
стола и слегка проверните от руки диск, чтобы штифт
совпал с отверстием на валу (как это показано на ри-
сунке).
6. Натяжную гайку на валу диска отверните гаечным
ключом (Резьба левая!).
7. Снимите упорный фланец и диск пилы с вала.
8. Очистите посадочную поверхность на валу диска и
сам диск.
Опасно!
Не применяйте никаких чистящих средств (например,
для удаления смоляных отложений), поскольку подоб-
ные средства могут вызвать сильную коррозию деталей
из лёгких сплавов, что, в свою очередь, может привести
к поломке станка во время работы.
9. Наденьте на вал новый диск (Учтите направление
вращения!). Ведущий палец на валу должен войти в од-
но из двух отверстий диска пилы.
Опасно!
Используйте только соответствующие диски (См. раздел
«Технические характеристики») - при несоответствую-
щем или повреждённом диске возможен взрывообраз-
ный разлёт обломков и фрагментов диска.
Никогда не должны использоваться:
- Диски из высоколегированной быстрорежущей стали
(HSS);
- Диски с видимыми повреждениями;
- Отрезные диски.
Опасно!
- Устанавливайте дисковую пилу только с помощью ори-
гинальных деталей.
- Не используйте никакие переходные кольца, поскольку
дисковая пила во время работы может проскальзывать
на этих кольцах.
- Дисковая пила должна быть так установлена, чтобы не
было дисбаланса, каких-либо ударов и при работе диск
не проскальзывал на валу.
10. Наденьте упорный фланец. Ведущий палец на валу
должен войти в отверстие упорного фланца.
11. Наденьте на вал натяжную гайку так, чтобы её пло-
ская торцевая поверхность была направлена к диску.
Затяните гайку ключом от руки (Резьба левая!).
Опасно!
- Не удлиняйте рукоятки прилагаемого инструмента для
усиления затяжки резьбовых соединений станка.
- Натяжную гайку затягивайте ключом плавно, без уда-
ров.
- После затяжки натяжной гайки непременно извлеките
штифт, фиксирующий вал дисковой пилы!
12. Установите на место крышку качающегося кожуха и
затяните болты крепления.
13. Установите на место форматный суппорт.
Выравнивание положения главной дисковой пилы
Дисковая пила должна быть установлена точно парал-
лельно кромке рабочего стола. Справа от диска рас-
стояние между диском и кромкой стола должно быть не
более 3 мм. Установка производится сверху с помощью
юстировочных гаек. Сразу после этого установленное
положение фиксируется двумя гайками с нижней сторо-
ны диска пилы.
1. Снимите форматный суппорт
2. Отверните примерно на два оборота болты крепле-
ния крышки качающегося кожуха. Слегка приподни-
мите крышку качающегося кожуха и покачайте её над
болтами крепления. Отпустите крышку и она свобод-
но повиснет на болтах.
3. На обоих сегментах качания по две юстировочные
гайки туго затяните навстречу друг другу (см. рису-
нок).
