16.1

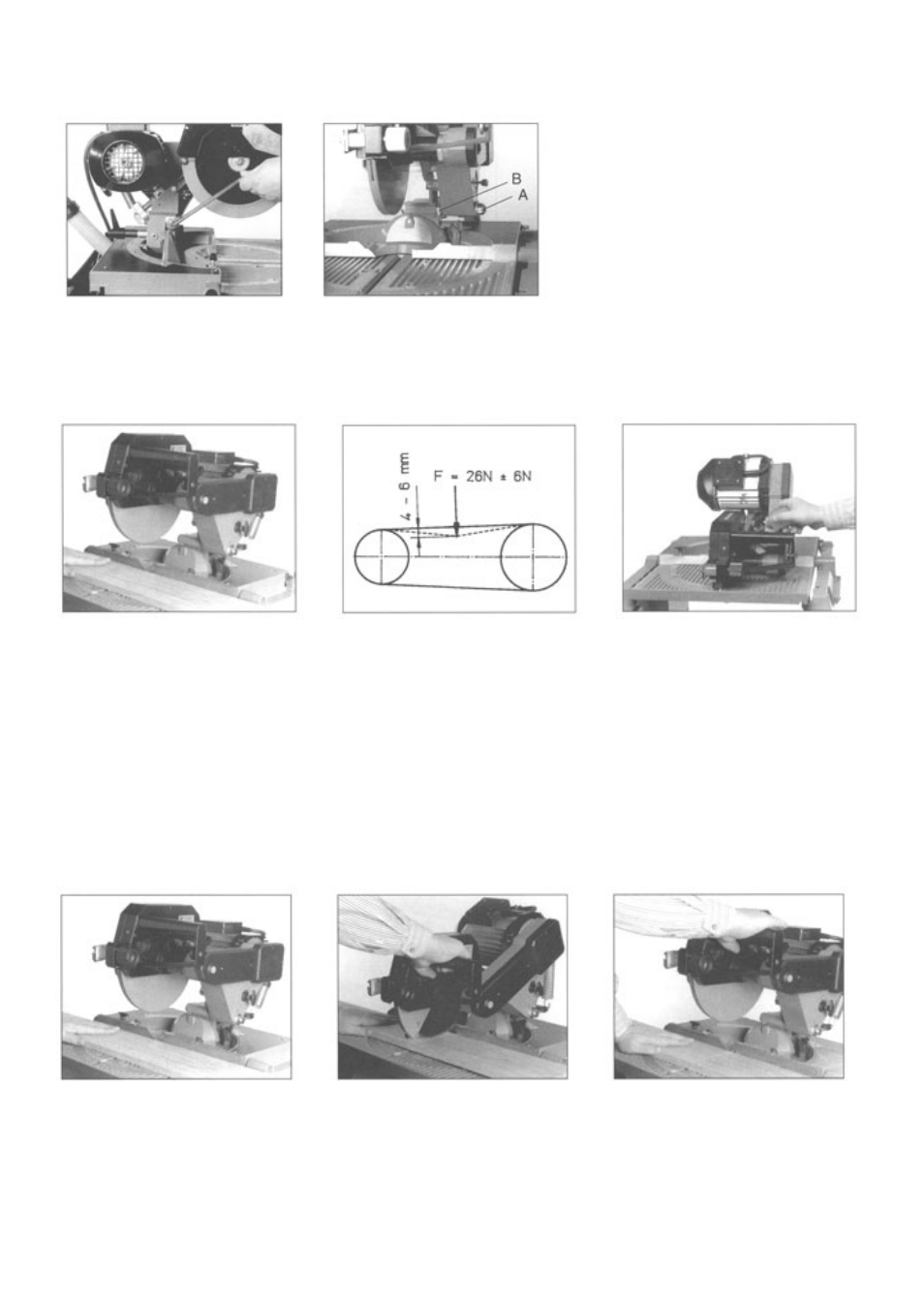

Юстировка дисковой пилы
После освобождения контрящей гайки путём вращения
наконечника оси дисковая пила может быть установлена
под некоторым углом относительно упоров.
После освобождения гайки «А» путём вращения гайки
«В» дисковая пила сдвигается влево или вправо.
17.
Очистка/уход
Чтобы выполнить натяжение или замену приводного ремня, снимите крышку
приводного механизма. Освободите 4 болта крепления двигателя и, сдвигая
двигатель, натяните приводной ремень. Прогиб ремня должен составлять 4-6
мм под давлением примерно 6 кг (давление пальца) (см. рисунок, где F - сила,
N - Ньютон).
Шариковые подшипники двигателя
и вала дисковой пилы смазаны на
весь срок службы. Все остальные
подшипники, шарниры, петли вра-
щения и т. д. необходимо периоди-
чески смазывать несколькими кап-
лями жидкого моторного масла.
18.
Процесс резания (торцевая пила)
18.1
Обрезка торца
Машина устанавливается в положение, описанное в разделах 10 и 12 настоящей инструкции. Перед пуском
машины проверьте надёжность крепления дисковой пилы, крепление откинутого распорного клина и обратное
движение головки пилы.
- Уложите заготовку на рабочий
стол машины (если заготовка име-
ет большую длину, используйте
удлинитель рабочего стола или
дополнительную опору).
- Сдвигая заготовку, установите
необходимую длину разреза и
крепко прижмите заготовку к упору.
- Включите машину.
- Откройте маятниковый защитный
колпак и опустите головку пилы вниз.
- После окончания разреза подни-
мите головку пилы вверх и заприте
маятниковый защитный колпак.
