Установка дисковой пилы в положении настольной дисковой пилы
Применяется только для дисковых пил с положительными
углами резания!

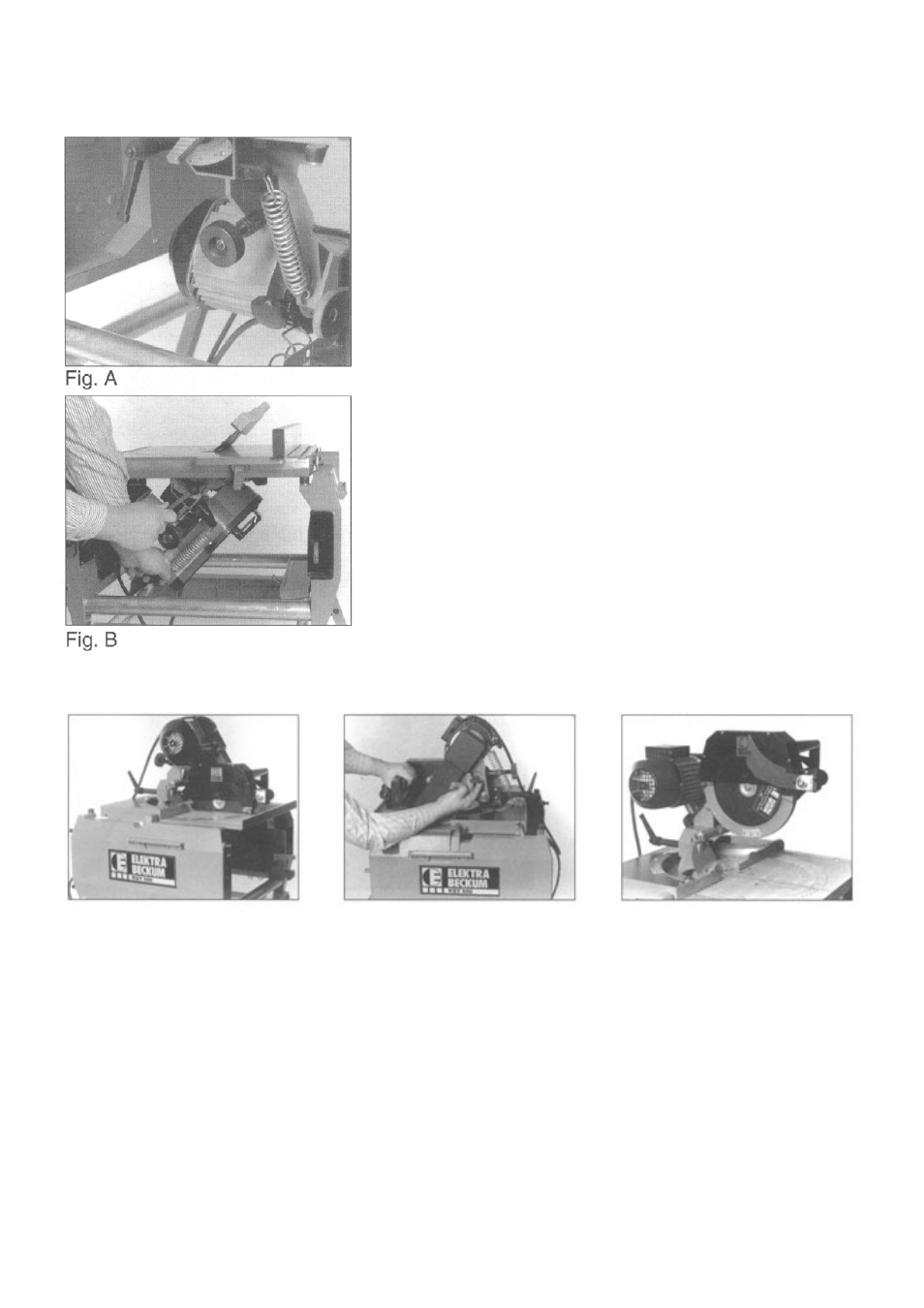

Установка высоты дисковой пилы осуществляется враще-
нием маховичка (см. рис. А).
- При вращении вправо дисковая пила поднимается
- При вращении влево дисковая пила опускается
- Высота разреза может плавно устанавливаться в преде-
лах 0-81 мм.
После освобождения зажимной рукоятки диск пилы может
быть наклонен в пределах от 90
° до 45° (см. рис. В). Конеч-
ные положения в 90 ° и 45° регулируются с помощью упор-
ных болтов.
- Сразу после установки угла наклона диска туго затяните
зажимную рукоятку.
Внимание! Перед установкой угла наклона дисковой пилы,
для достижения полной высоты разреза, необходимо уда-
лить передние рейки (вспомогательные упоры) или соот-
ветственно раздвинуть их.
12.
Установка в положение торцевой пилы
- Снимите колпак защиты от опи-
лок и продольный упор
- Основное положение устанавли-
вается поворотом рабочего стола
(см. раздел 10 настоящей инструк-
ции).
- Поднимите головку пилы, как по-
казано на рисунке. Вытяните на
себя фиксирующий болт под го-
ловкой пилы и поверните его при-
мерно на 90
°.
- Проверьте лёгкость движения
головки пилы, обеспечивающего
обрезку торцов.
- Ослабьте гайку с накаткой креп-
ления распорного клина.
- Откиньте распорный клин.
- Туго затяните гайку с накаткой
крепления распорного клина.
