18.2

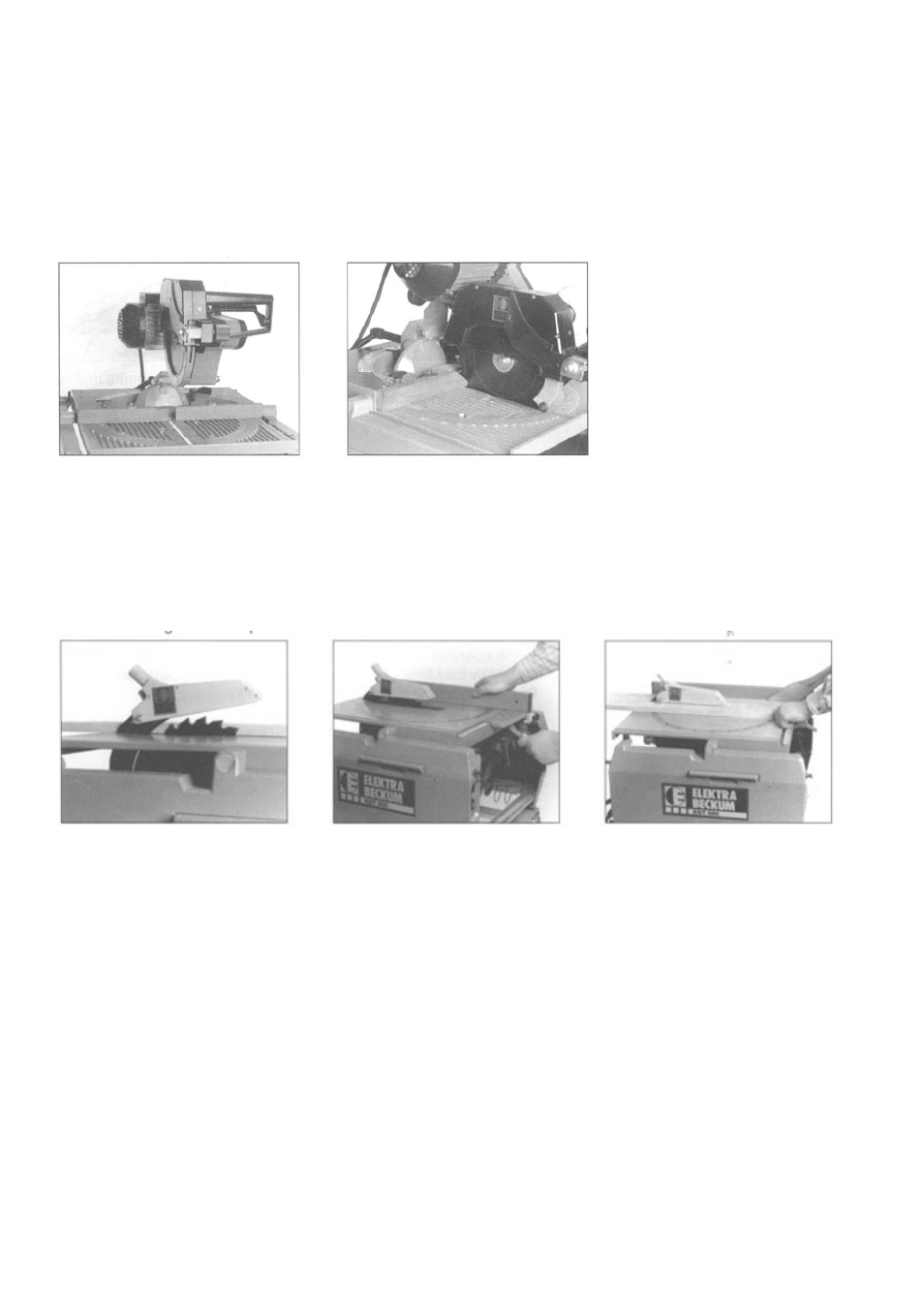

Обрезание коротких заготовок
При обрезании коротких заготовок (движением головки пилы) короткие заготовки могут за счёт трения или
давления дисковой пилы отбрасываться в строну. Повышенная опасность несчастного случая! Короткая
заготовка должна быть дополнительно укреплена с помощью передвижных вспомогательных упоров. При ус-
тановке головки пилы для косого разреза заготовки вспомогательные упоры должны быть предварительно
подрезаны под соответствующим углом. При использовании вспомогательных упоров в качестве запирающих
приспособлений, эти упоры должны регулярно или в зависимости от состояния обновляться.
Упор левый. Номер для заказа 138 421 4254
Упор правый. Номер для заказа 138 421 4246.
- Вспомогательные упоры с помо-
щью зажимов установлены на ос-
новном упоре
- Откройте маятниковый защитный колпак и надвиньте оба защитных упора на
дисковую пилу.
- Закрепите вспомогательные упоры с помощью зажимов и гаек с накаткой.
19 Процесс резания (настольная дисковая пила)
19.1 Сквозной пропил
Установите машину в соответствии с разделами 10 и 11 настоящей инструкции.
- Установите распорный клин и защитный колпак!
- Установите высоту дисковой пи-
лы так, чтобы она возвышалась
над поверхностью заготовки на 10-
15 мм.
- Установите параллельный упор
на нужную сторону заготовки и
прочно закрепите его струбциной.
Включите машину и равномерно
продвигайте заготовку вперёд.
Внимание!
Если до конца продвигаемой заготовки остаётся менее 120 мм, то для дальнейшего продвижения непременно
используйте штоковый толкатель.
- Опасность несчастного случая
Заготовки длиной более 2000 мм должны иметь дополнительную опору, например, удлинитель рабочего сто-
ла, второй рабочий или отдельная опорная стойка.
Перед откидыванием рабочей головки в положение настольной дисковой пилы, для достижения полной высо-
ты разреза необходимо удалить передние упоры или соответствующим образом раздвинуть их. В противном
случае, в эти упоры может упираться кожух передаточного механизма.
