15.

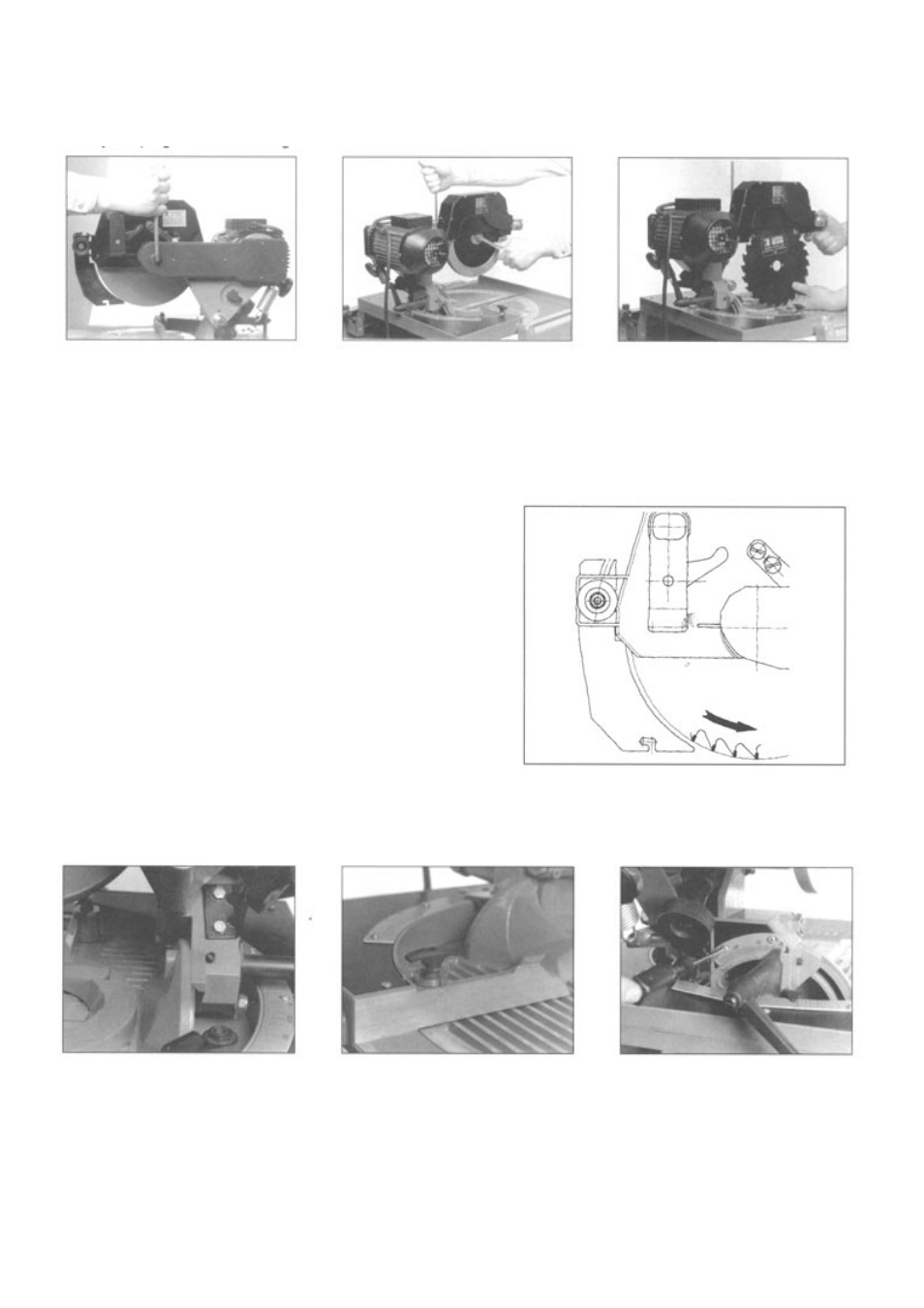

Замена диска пилы
Прежде чем начинать замену диска пилы, выньте вилку кабеля электропитания машины из розетки электри-
ческой сети!
- Установите машину в положение
торцевой пилы (см. раздел 10 на-
стоящей инструкции). Распорный
клин поднимите вверх.
- Снимите колпак и вставьте упор-
ный штифт SW 8.
Отверните натяжную гайку крепле-
ния диска пилы и снимите фланец
крепления диска пилы.
- Внимание! Левая резьба.
Гайка будет отворачиваться впра-
во.
Поднимите качающийся защитный
колпак и снимите диск пилы с вала
и затем движением вниз выньте
диск.
Перед установкой нового диска пилы очистите режущую поверх-
ность диска и установите диск, выполнив описанные выше опера-
ции в обратной последовательности.
Внимание! Перед установкой обратите внимание на направление
зубьев диска пилы, снимите фиксирующий штифт SW 8 и устано-
вите колпак.
Фирма Elektra Beckum предлагает для этой машины широкий на-
бор дисковых пил. Обратите внимание, что для каждого конкретно-
го режима работы машины предназначается соответствующая
дисковая пила (см. раздел 9 настоящей инструкции).
Качество разреза, точность, также как и производительность ма-
шины будут в значительной степени зависеть от остроты зубьев и
правильного выбора дисковой пилы.
Регулярно проводите контроль качества заточки вашего рабочего
инструмента с помощью нашего поставщика или поводите заточку
и окончательное шлифование рабочего инструмента в наших мас-
терских.
16.
Юстировка
Положение опорных точек в 90
° и
45
° можно юстировать путём вра-
щения каждого из упорных болтов.
После окончания юстировки необ-
ходимо установить в соответст-
вующее положение угломерную
шкалу.
Стопорные болты поворотного
стола пропущены сквозь эксцен-
триковые втулки. Путём вращения
этих втулок (после освобождения
контрящей гайки) можно отъюсти-
ровать положение опорных точек
поворотного стола в 90
° и 45°.
Все шкалы укреплены на винтах и
после юстировки опорных точек
поворотного стола следует также
отъюстировать и положение шкал,
поставив 0 каждой шкалы против
соответствующего указателя.
