10.
Обслуживание/регулировка
Перед началом любых работ по регулировке выньте вилку кабеля электропитания машины из розетки
электрической сети. Установка основных положений

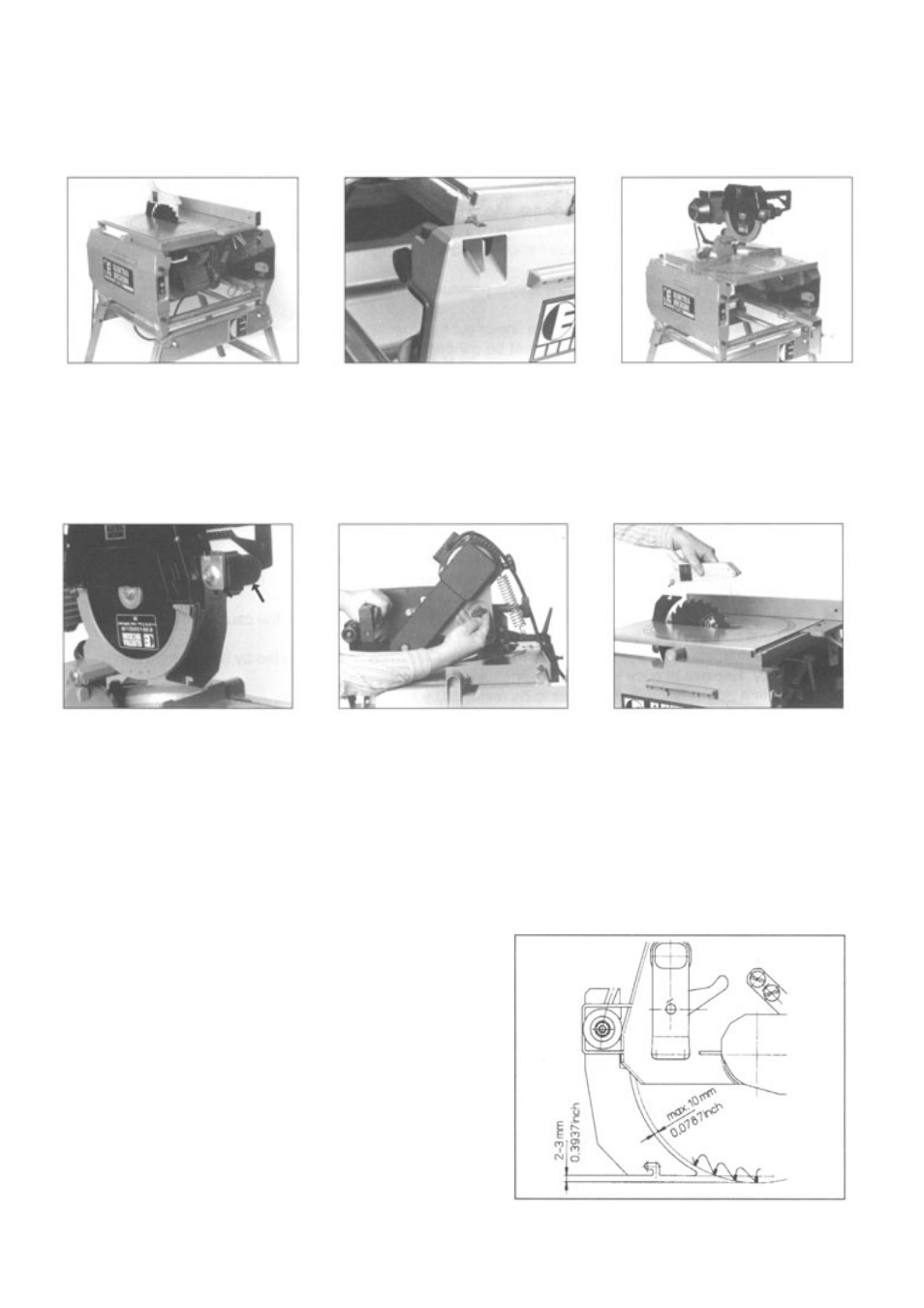

Рабочее положение «Настольная
дисковая пила» на машинной стой-
ке.
Для установки в это основное по-
ложение, нажмите на фиксирую-
щий рычаг и откиньте рабочий
стол.
Рабочее положение «Торцевая
пила» на машинной стойке.
11 Установка в положение настольной дисковой пилы
Внимание! При использовании машины в положении настольной дисковой пилы всегда устанавливайте рас-
порный клин и защитный колпак. Работа без распорного клина и защитного колпака не разрешается.
- Ослабьте гайку с накаткой креп-
ления распорного клина.
- Откиньте распорный клин.
- Установите распорный клин пе-
ред защитным колпаком.
- Туго затяните гайку крепления
распорного клина.
- Откройте маятниковый защитный
колпак.
- Головку пилы отклоните вниз.
- Поверните запирающий болт и
движением головки пилы введите
её в канавку
- Основное положение установле-
но (см. раздел10).
- Колпак защиты от опилок укрепи-
те на распорном клине и точно
отрегулируйте положение колпака.
Минимальное расстояние между
диском пилы и защитным колпаком
должно быть 3 мм.
-
Установите продольный упор.
11.1
Регулировка распорного клина
Распорный клин предотвращает зажимание заготовки позади
диска пилы и заклинивание диска. Это может привести к обрат-
ному удару. Распорный клин должен быть установлен посто-
янно. Распорный клин устанавливается в такое положение, что-
бы расстояние между венцом дисковой пилы и клином было не
более 10 мм, а высота над поверхностью обрабатываемой заго-
товки была 2-3 мм.
Рисунок: Установка распорного клина для закрытого разреза.
