Инструкция по эксплуатации Metabo KGT 500
Страница 2
2
2
После гарантийного срока Вы можете проводить ремонт машины в любой специализированной фирме.
Пожалуйста, сохраните счёт за ремонтные работы!

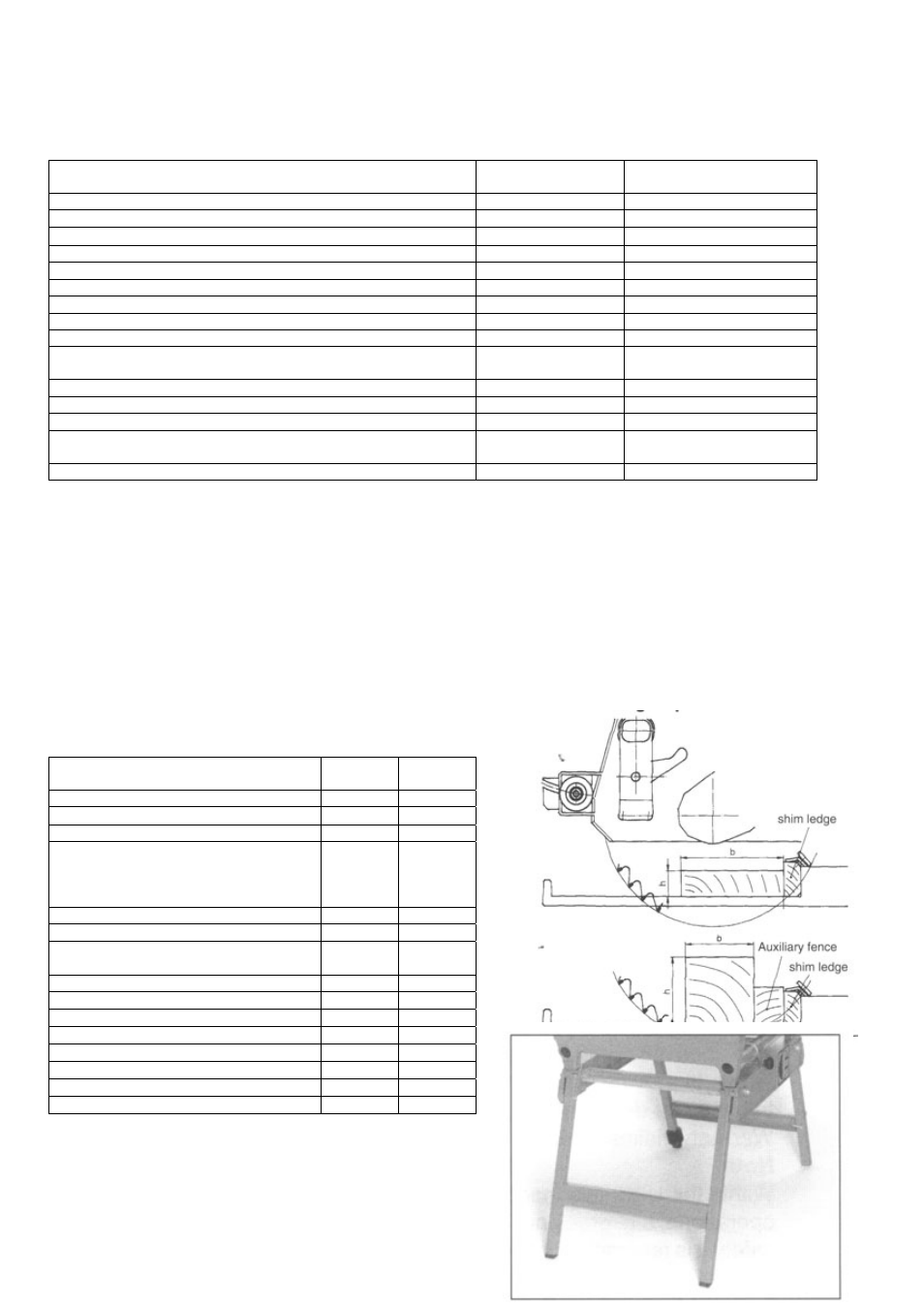

3 Технические характеристики
Торцовая пила
Настольная циркулярная
пила
Размер рабочего стола 280*500
мм 520*500
мм
Высота разрезаемого профиля при установке пилы под 90
°
См. п. 5
0-81 мм
Высота разрезаемого профиля при установке пилы под 45
°
См. п. 5
0-54 мм
Число оборотов двигателя 2800
в мин 2800
в мин
Число оборотов вала пилы 3500
в мин 3500
в мин
Скорость резания 45
м/сек 45
м/сек
Рабочее напряжение электрической сети 1-230
вольт 1-230
вольт
Частота в сети переменного тока 50
Гц 50
Гц
Мощность двигателя Р
2
1760 ватт-S6-40 %
1760 ватт-S6-40 %
Устройство защиты 10
А инертный или
K-Automat
10 А инертный или K-
Automat
Диаметр диска пилы 250
мм 250
мм
Диаметр отверстия в диске пилы 30
мм 30
мм
Данные об уровне шума по DIN 45635
Уровень излучаемого на рабочем месте шума в режиме холо-
стого хода
80 dB (A)
78 dB (A)
В рабочем режиме
85 dB (A)
88 dB (A)
4. Комплект поставки
Дисковая пила
∅ 250х2,0/3,0х30, 34 зуба
Разжимной клин
Защитный колпак
Параллельный упор
Штоковый толкатель
Комплект оснастки
Упор
Инструкция по эксплуатации
5. Таблица разрезов
Сечение разрезаемого профиля
Положение настольной пилы
Пильное полотно под углом 90 градусов 0-81 мм
Пильное полотно под углом 45 градусов 0-54 мм
Положение торцевой пилы
Угол распила
высота
Ширина
Поворотный стол и диск пилы под
15
216
углом 90
° без упора
30 211
Поворотный стол и диск пилы под
15
196
углом 90
° с упором
30
40
50
60
191
186
179
169
Поворотный стол и диск пилы под
70
147
углом 90
° с упором и деревянной
80 115
подкладкой 85
90
94
63
Поворотный стол наклонен под
40
152
углом 45
° без упора
Поворотный стол наклонен под
70
115
углом 45
° с упором
Диск пилы наклонен под
30
205
углом 45
° без упора
Диск пилы наклонен под
46
165
углом 45
° с упором
Деревянная подкладка должна отдельно заготавливаться для
каждого конкретного разреза.
6. Ввод в эксплуатацию
6.1 Установка на поставляемую отдельно машинную стойку
(Номер для заказа стойки 091 000 9036)
