Metabo HC 410 - Инструкция (Страница 9)

9

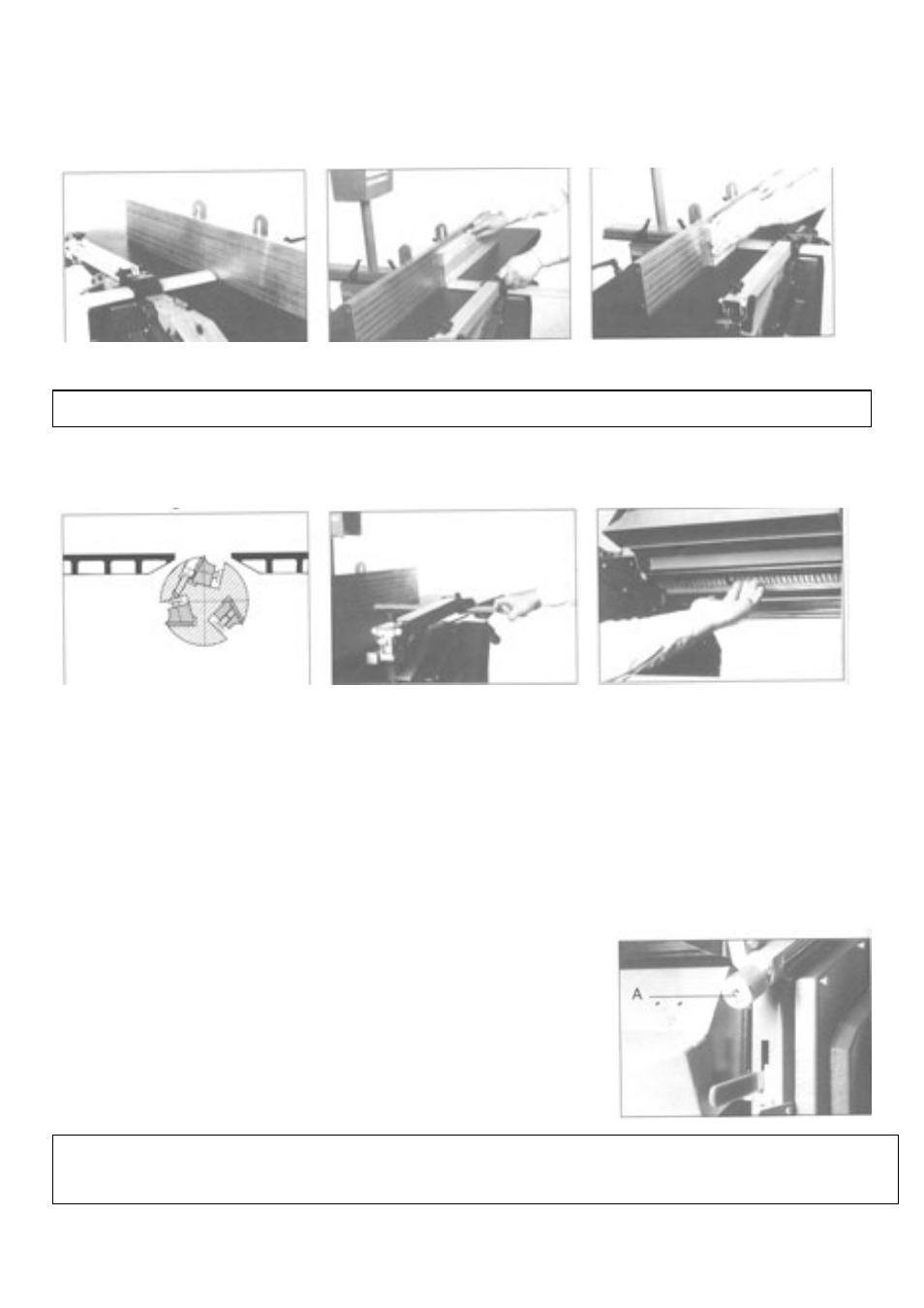

13.3 Фугование узких сторон
А) Кожух ножевого вала опускается на поверхность обрабатываемой плиты.
Б) Кожух ножевого вала (Шибер) устанавливается на ширину обрабатываемой плиты. Допуск на точность установки
± 4
мм.
В) Во время этой установки оператор не должен проносить свои руки над ножевым валом.
А Б В
- Левая рука должна постоянно находиться позади ножевого вала.
- Правая рука продвигает заготовку вперёд, но, прежде чем достигнет зоны действия ножевого вала, отводится назад.
14.Ежедневная проверка защитных устройств
Внимание! Перед началом любых работ по техническому обслуживанию или регулировке станка выньте вилку кабеля
электропитания станка из розетки электрической сети.
А Б В
А) Задняя часть рабочего стола должна быть установлена точно на высоте траектории режущей поверхности ножевого
вала. Если задняя часть рабочего стола будет установлена слишком высоко, заготовка будет ударяться о кромку задней
части рабочего стола. Если задняя часть рабочего стола будет установлена слишком низко, тело ножа может коснуться
заготовки и выбросить её (повышенная опасность обратного удара за счёт трения).
Б) Защитные устройства (Кожух ножевого вала) должны устанавливаться без значительных усилий. Направляющие
поверхности защитных устройств должны регулярно смазываться. Повреждённые детали защитных устройств должны
немедленно заменяться. Шибер кожуха ножевого вала в запертом положении не может быть сдвинут руками. Если
запирающий механизм изношен, его необходимо немедленно заменить.
В) Захват устройства защиты от обратного удара должен под действием собственной тяжести падать вниз. Этот
процесс должен проверяться при соответствующих работах по очистке станка. Рабочая поверхность захвата должна быть
всегда острой и поддерживаться в хорошем состоянии.
15. Снятие/установка, регулировка строгального ножа
Внимание! Перед началом любых работ по регулировке станка выньте вилку
кабеля электропитания станка из розетки электрической сети.
После освобождения внутреннего контрящего болта (А) можно вращением этой
рукоятки вправо или влево установить высоту задней части рабочего стола в
соответствии с высотой ножевого вала.
Внимание! Строгальный нож должен иметь ширину не менее 22 мм.
Более узкий нож невозможно надёжно зажать зажимным болтом. Зажимные болты
должны затягиваться моментом 9 Нм. Затяжка большим моментом может привести
к повреждению резьбы.
