6

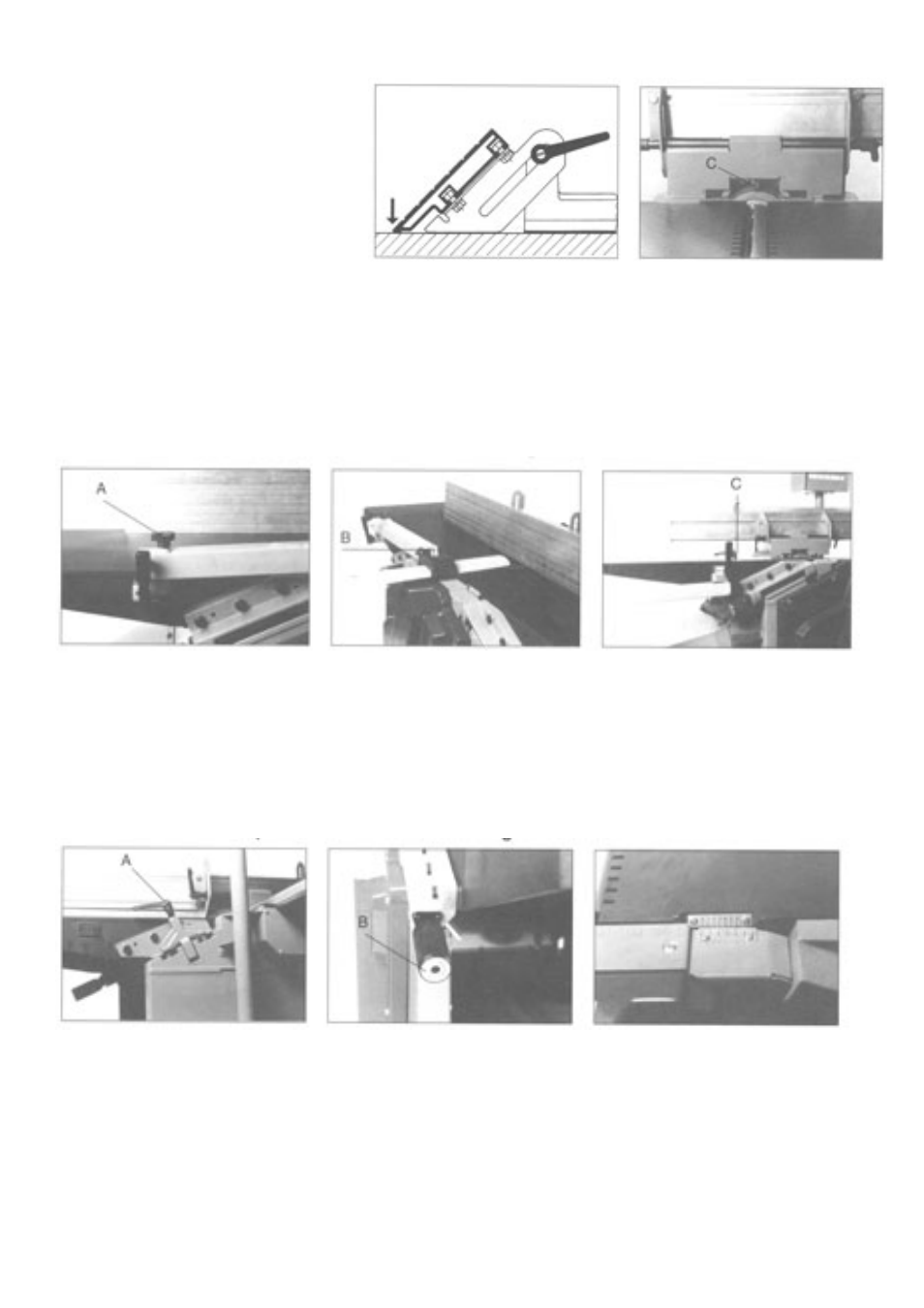

12.5 Юстировка линейки упора
Внимание! Линейка упора должна быть
всегда установлена таким образом, чтобы её
нижний край касался поверхности приёмного
стола станка, как это показано стрелкой на
рисунке.
Юстировка
Положение линейки упора под 90
° к
поверхности стола можно отъюстировать
вращением юстировочного болта (С), как это
показано на рисунке.
12.6 Установка защитного устройства ножевого вала
А) Проходная высота защитного кожуха ножевого вала регулируется вращением влево или вправо установочного болта
(А).
Б) Ширина отверстия для упорного профиля может быть установлена после защёлкивания в верхнем положении рукоятки
(В).
В) Перед укладкой на поверхность рабочего стола подлежащей фугованию плиты, необходимо опустить вниз до упора
защитный кожух ножевого вала. Для опускания защитного кожуха освободите рукоятку (С) и затем вновь её прижмите.
А Б В
12.7 Установка глубины съёма стружки/отсчёт по шкале
А) Перед установкой подлежащей фугованию плиты, ослабьте примерно на 1/2 оборота зажимную скобу (А).
Б) Вращением фасонной рукоятки (В) можно подлежащую фугованию плиту приподнять или опустить.
В) Установленную глубину съёма стружки можно прочесть по нониусной шкале. После установки глубины съёма стружки
туго снова затяните зажимную скобу. Если единица на основной шкале стоит против единицы на нониусной шкале,
глубина съёма стружки равна 1 мм. Если двойка на основной шкале стоит против двойки на нониусной шкале, глубина
съёма стружки равна 2 мм и т. д.
А Б В
12.8 Переналадка станка на режим пропуска под заданную толщину материала
А) Откиньте в сторону защитное устройство ножевого вала.
Б) Ослабьте обе зажимные скобы и откиньте их в стороны.
В) Линейку упора в соответствии с разделом 12.4 защёлкните в верхнем положении и туго затяните.
Г) Приподнимите заднюю часть рабочего стола.
Д) После закрепления в верхнем положении задней части рабочего стола, проверьте функционирование защитного
