7

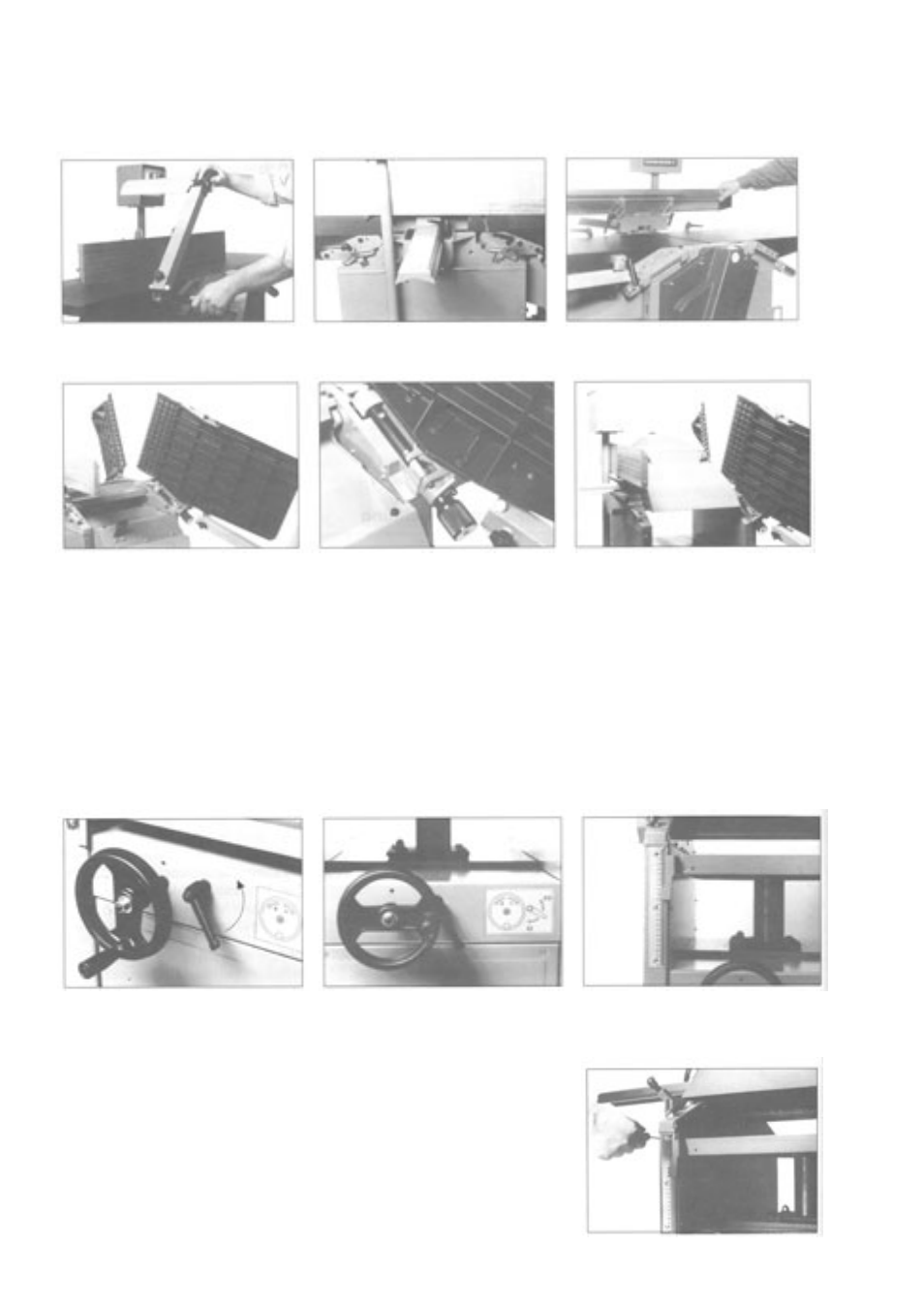

рычага.
Е) Закрепите в верхнем положении патрубок системы отсоса стружки.
Внимание! Перед опусканием задней части рабочего стола защитный рычаг отклоните вверх.
А Б В
Г Д Е
12.9 Регулировка стола для пропуска материала на заданную толщину
А) Перед установкой положения стола для пропуска материала под заданную толщину освободите зажимную рукоятку.
Б) Установка вертикального положение стола осуществляется вращением маховичка.
При вращении против часовой стрелки стол поднимается.
При вращении по часовой стрелке стол опускается.
В) Установленную толщину материала можно прочесть на шкале. После установки положения стола снова туго затяните
зажимной болт.
Установку толщины материала и отсчёт с точностью 1/10 мм можно выполнить с помощью цифрового индикатора,
поставляемого в качестве специальных принадлежностей (Номер для заказа 091 101 3983).
А Б В
12.10 Юстировка шкалы установки стола для пропуска материала под заданную толщину
После освобождения трёх крепёжных винтов шкалу можно сдвинуть в
удлинённых отверстиях
