5

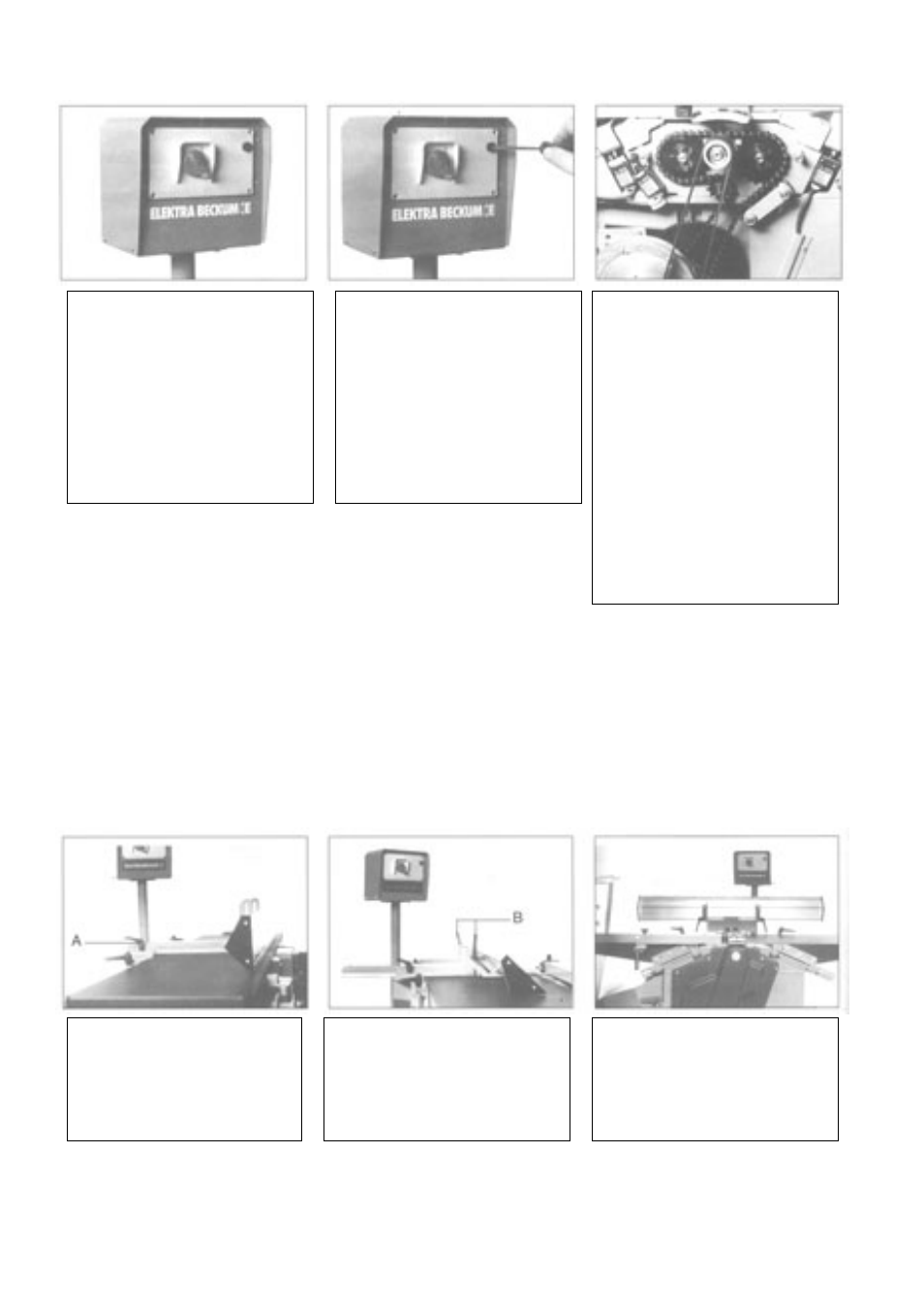

12. Органы управления
12.1 Терминал/электрическое оборудование
12.2 Реле минимального напряжения/выключатель защиты двигателя
Пока станок не подсоединён к электрической сети, включение переключателя невозможно. При внезапном пропадании
напряжения в электрической сети встроенное в переключатель реле минимального напряжения отключит переключатель,
т. е. при появлении напряжения в сети станок самопроизвольно включиться не может. Чтобы включить станок,
необходимо снова повернуть переключатель на терминале. Если двигатель станка будет перегружен, встроенное реле
защиты двигателя отключит двигатель. Чтобы снова включить двигатель, необходимо дать ему остыть примерно 10 минут
и затем снова повернуть переключатель на терминале.
12.3 Торможение двигателя
Двигатель привода станка имеет электромеханическую систему торможения. Максимальное время торможения, т. е.
время от выключения станка до полной остановки двигателя примерно 10 с. Если это время превышает 10 с, тормоза
двигателя следует заменить. Число включений станка в течение часа не должно превышать 10.
12.4 Регулировка положения упора для фугования
Встроенный в поворотный
терминал переключатель можно
развернуть в сторону рабочего
места оператора станка.
Включение станка производится
поворотом ручки переключателя
вправо, а выключение станка
производится поворотом ручки
переключателя влево. Для
защиты от несанкционированного
включения, переключатель
можно запереть висячим замком. Три концевых выключателя
защиты предусмотрены в
отдельной цепи управления (АС
230 В). (АС - цепь переменного
тока - прим. перев.). Сама цепь
управления защищена встроен-
ным в переключатель электри-
ческим
предохра-нителем с
малым током срабатывания (5).
Данные цепи этого предохрани-
теля: 250 В, 32 мА
(инерционный).
Расположенные под кожухом
механизма
привода три
встроенных концевых выключа-
теля защиты исключают возмож-
ность самопроизвольного вклю-
чения станка, если он ещё не
подготовлен к режиму фугования
или пропуска материала под
заданную толщину. Встроенные
концевые выключатели защиты
также выключают станок, если:
- обрабатываемая в режиме
фугования плита начнёт подпры-
гивать под действием враща-
ющегося ножевого вала,
- или патрубок отсоса стружки
будет забит стружкой в режиме
пропуска под заданную толщину
материала
После освобождения зажимной
рукоятки (А) держатель упора
можно
передвинуть в
горизонтальном направлении.
После освобождения двух
зажимных рукояток (В) линейку
упора
можно повернуть из
положения в 90 ° в положение
45 °.
Для переналадки станка из
режима фугования в режим
пропуска под заданную толщину
материала, необходимо линейку
упора защёлкнуть в верхнем
положении, как это показано на
рисунке.
