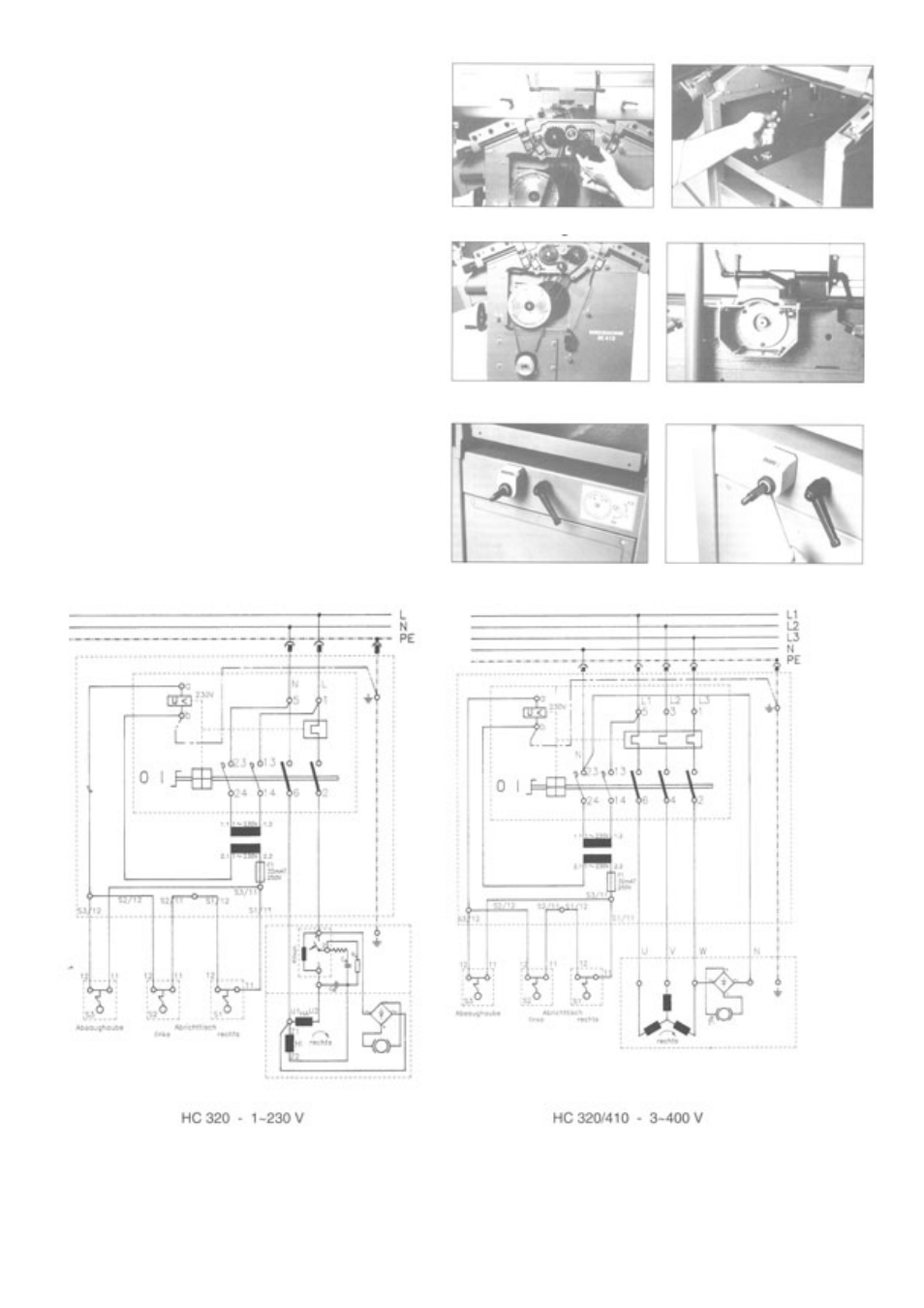

16.5 Замена вала подачи заготовки
Снимите кожух устройства привода, приподнимите цепь
со звёздочки цепного привода и вытяните звёздочку
цепного привода на себя.
Снимите натяжную пружину в комплекте с натяжным
болтом. Теперь можно вал подачи заготовки вытянуть в
сторону.
16.6 Демонтаж ножевого вала
Снимите кожух устройства привода и приводной ремень.
Снимите защитную пластину и отверните три болта
крепления подшипников. Теперь ножевой вал можно
вытянуть в сторону.
17. Монтаж цифрового индикатора (специальная принадлежность)
Снимите маховичок и наденьте цифровой индикатор на
вал.
Вращением кольца с накаткой установите шкалу
индикации в миллиметрах и затем туго затяните
натяжной винт.
После этого установите обратно маховичок.
18. Электрическая схема
