10

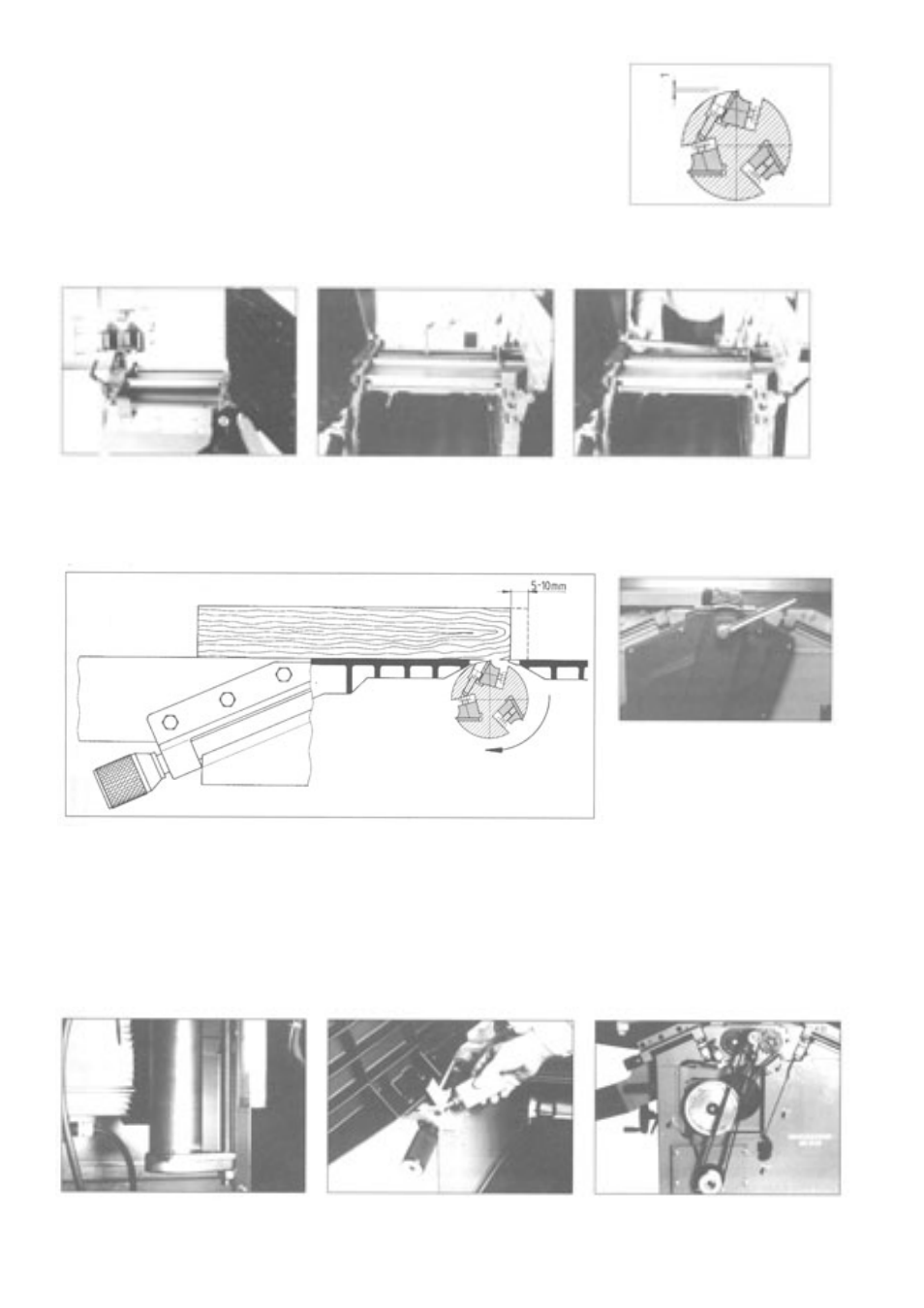

Строгальный нож должен выступать не более чем на 1 мм.
15.1 Снятие строгального ножа
А) Перед снятием или установкой строгального ножа закрепите в верхнем положении заднюю часть рабочего стола.
Б) Рожковым ключом на 10 мм выверните 6 зажимных болтов, вращая их по часовой стрелке.
В) Строгальный нож и нажимную планку ножа теперь можно вынуть из ножевого вала.
А Б В
15.2 Проверка установленного строгального ножа
Наложите линейку или хорошо проструганную деревянную рейку на заднюю половину рабочего стола станка и проверните
рукой ножевой вал. Установленный строгальный нож должен протянуть за собой линейку или рейку на расстояние 5-10
мм. Проверка проводится с левой и с правой стороны каждого из трёх строгальных ножей ножевого вала (см. рисунок).
Чтобы провернуть ножевой вал,
удалите
защитный колпачок и
вставьте торцевой гаечный ключ на
24 мм. Направление вращения -
вправо. Торцевой ключ в комплект
поставляемого
инструмента не
входит.
16. Общие работы по очистке и техническому обслуживанию
16.1 Смазка
А) Направляющая колонна стола для пропуска под заданную толщину материала имеет для смазки специальные ниппели.
Смазку направляющей колонны через эти ниппели следует производить не реже 1 раза в год.
Б) Направляющие задней части рабочего стола и все другие подвижные части станка необходимо регулярно смазывать
несколькими каплями жидкого масла.
В) Подшипники вала подачи заготовки смазывать несколькими каплями жидкого масла по необходимости, но не реже 1
раза в год.
А Б В
