Metabo HC 410 - Инструкция (Страница 8)

8

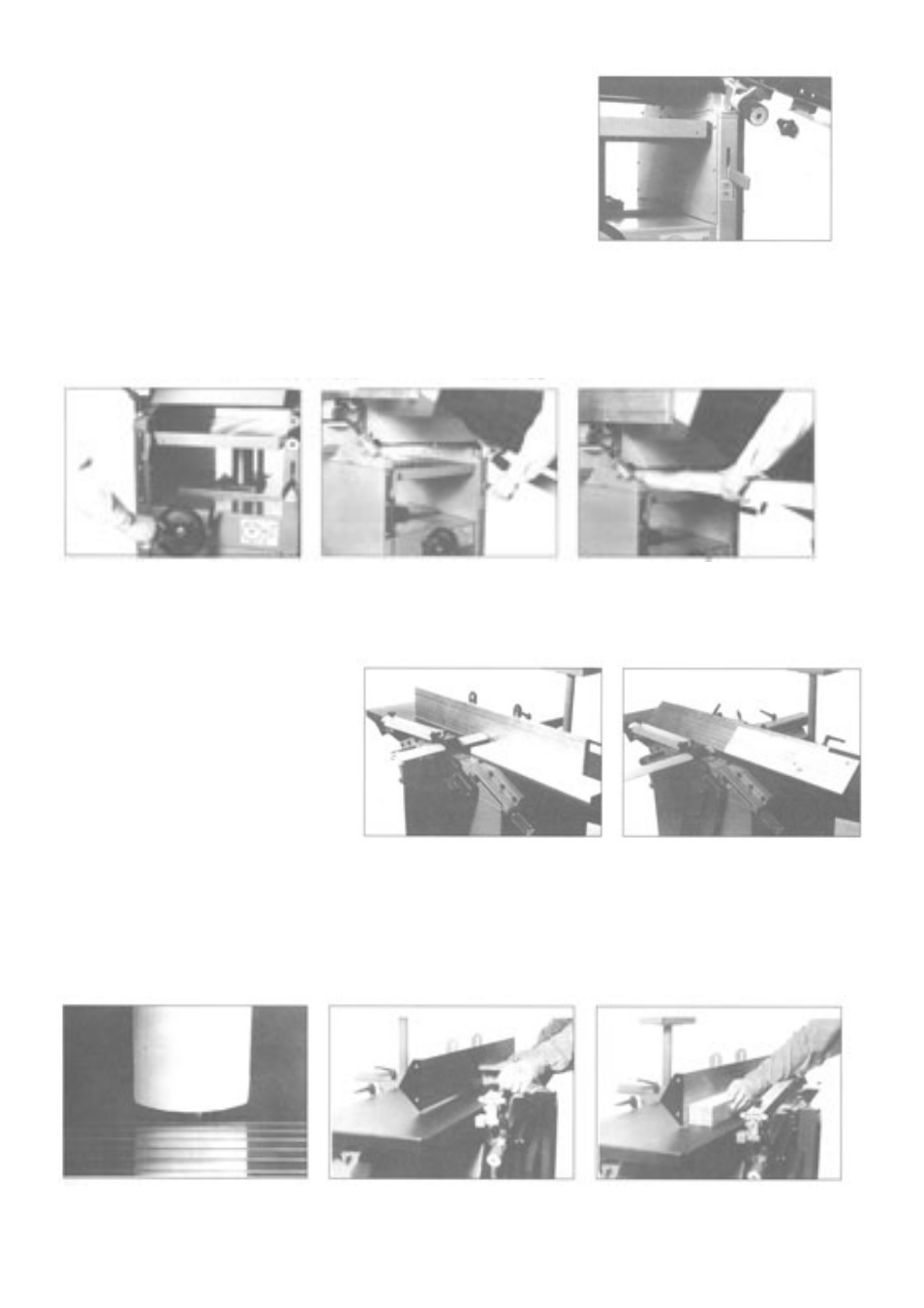

12.11 Отключение подачи заготовки
Отклонением вниз рычага управления подачей заготовки отключается вал
подачи заготовки.
Важное указание
Комбинированный фуговально-рейсмусовый пропускной станок HC 320 W
(Исполнение для однофазного переменного тока) следует включать только при
отключённом механизме подачи заготовки. Включение механизма подачи
заготовки следует производить только после того, как ножевой вал станка
наберёт полное число оборотов.
13 Указания по выполнению рабочих операций
13.1 Пропуск материала под заданную толщину
А) Станок налажен для работы в этом режиме в соответствии с разделом 12.8 настоящей инструкции и отводящий шланг
для системы отсоса стружки установлен.
Б) Установлена необходимая толщина материала.
В) Станок включён и включен механизм подачи заготовки.
А Б В
Заготовка укладывается на рабочий стол отфугованной стороной вниз и продвигается вперёд до захвата валом
механизма подачи.
Теперь заготовка будет автоматически подаваться вперёд, а оператор должен стоять с другой стороны станка и
принимать обработанную заготовку. Если длина заготовки более 1,6 или 1,7 м, то необходимо использовать для заготовки
дополнительную опору.
13.2 Фугование плоских заготовок
Станок
налаживается для
комбинированной работы в режиме
фугования и пропуска материала под
заданную толщину. Защитное устройство
ножевого вала отклоняется в сторону и
устанавливается шланг системы отсоса
стружки.
Продвижением
вперёд упора для
фугования ножевой вал должен при- крываться настолько, чтобы свободной оставалась только его часть,
необходимая для обработки конкретной заготовки.
А) Кожух ножевого вала (Шибер) сдвигается до линейки упора и туго затягивается. Расстояние между кожухом ножевого
вала и линейкой упора не должно превышать 8 мм.
Б) Вращением установочного болта кожух ножевого вала устанавливается на высоту, равную толщине обрабатываемой
заготовки. Заготовки толщиной до 60 мм принципиально должны продвигаться только под кожухом ножевого вала.
В) Руки оператора при продвижении заготовки вперёд должны скользить над кожухом ножевого вала.
А Б В
