Установка

3A2501M

9

Р

ИС

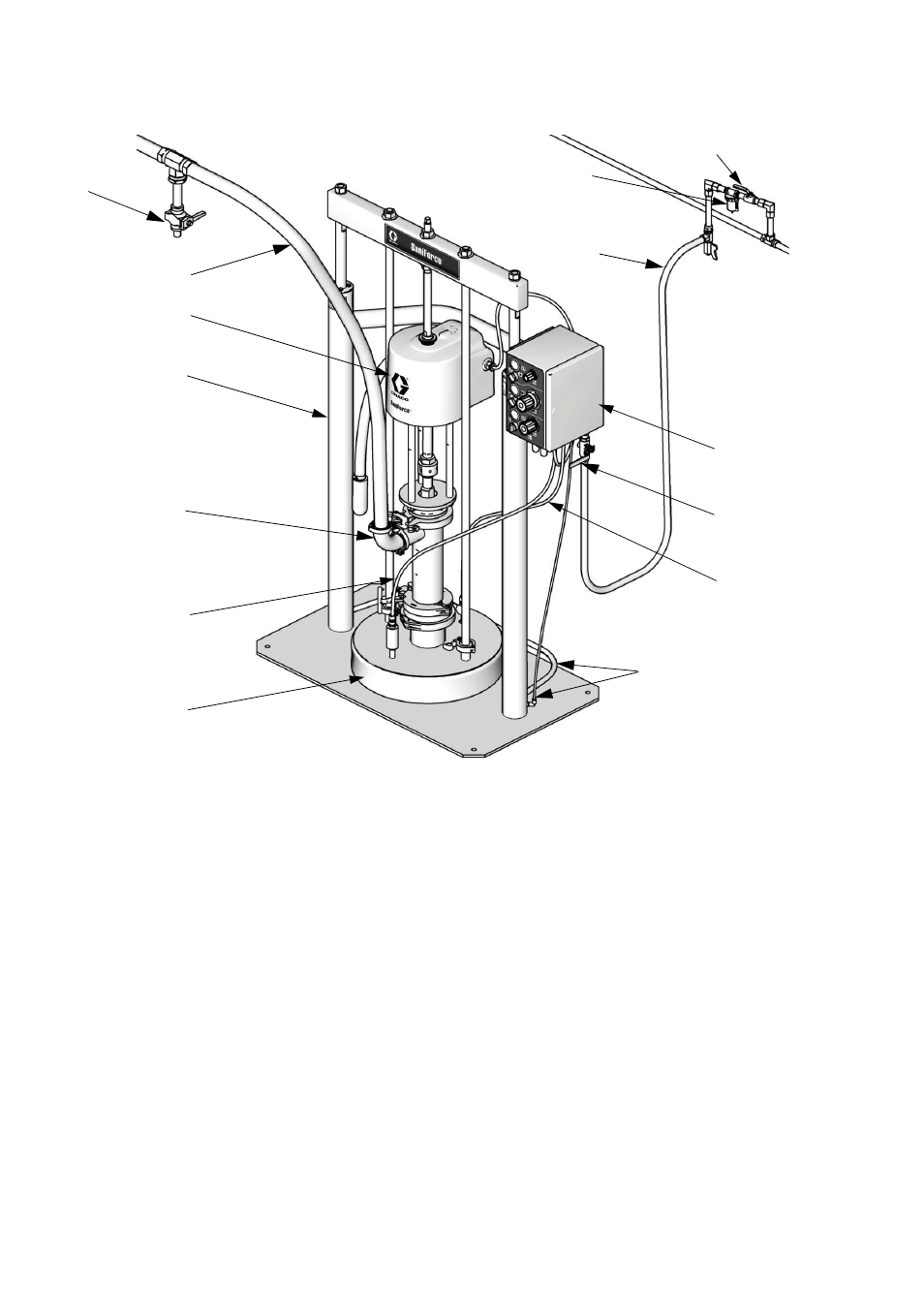

. 1. Типовая схема установки поршневого насоса

TI16245

A

B

H

K

C

D

J

M

E

F

G

L

Обозначения.
Компоненты комплектного подъемника

A

Насос

B

Подъемник

C

Надувное уплотнение

D

Главный переливной воздушный клапан (необходим
для работы насоса и подъемника)

E

Устройство подачи воздуха для пневморазгрузки

F

Устройство подачи воздуха в надувное уплотнение
(на иллюстрации присутствует частично)

G

Устройство подачи воздуха в блок управления
подъемником

H

Закрытый модуль управления потоком воздуха
(см. Р

ИС

. 3; также выпускается открытый модуль

управления воздухом.)

Вспомогательные приспособления,
не входящие в комплектацию

J

Шланг для подачи воздуха (от 1,27 см)

K

Фильтр для воздухопровода

L

Вспомогательный переливной воздушный клапан

M

Шланг для выпуска жидкости

N

Клапан для слива жидкости (необходим для
работы насоса)

P

Патрубок для выпуска жидкости

N

P
