Установка
10
3A2501M
Компоненты комплектного подъемника
A
Насос
B
Подъемник
C
Надувное уплотнение
D
Главный переливной воздушный клапан (необходим
для работы насоса и подъемника)
E
Устройство подачи воздуха для пневморазгрузки
F
Устройство подачи воздуха в надувное уплотнение
(на иллюстрации присутствует частично)
G
Устройство подачи воздуха в блок управления
подъемником
H
Закрытый модуль управления потоком воздуха
(см. Р
. 3; также выпускается открытый модуль
управления воздухом.)
Вспомогательные приспособления,
не входящие в комплектацию
J
Шланг для подачи воздуха (от 1,27 см)
K
Фильтр для воздухопровода
L
Вспомогательный переливной воздушный клапан
M
Шланг для выпуска жидкости
N
Клапан для слива жидкости (необходим для
работы насоса)
Р
ИС

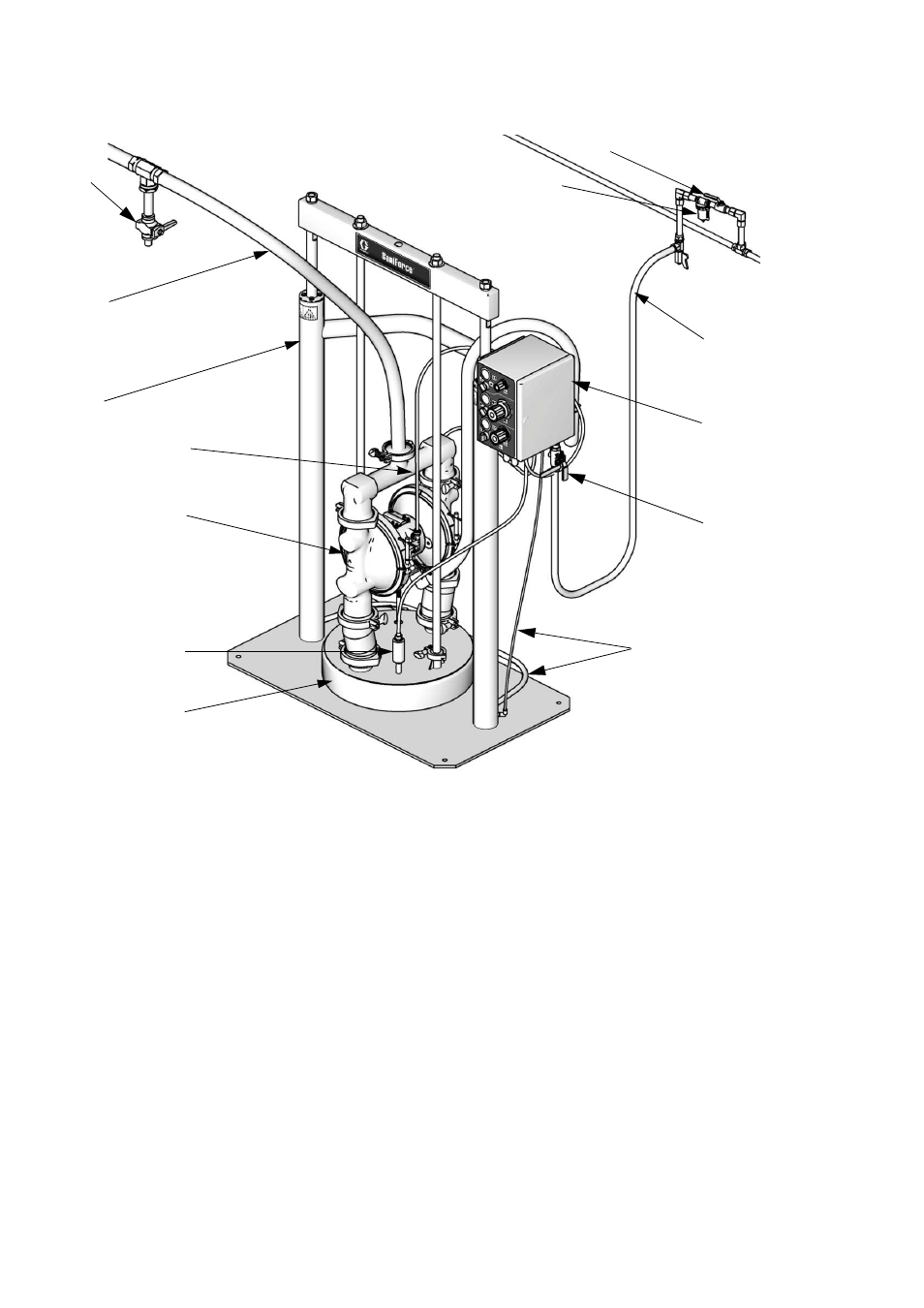

. 2. Типовая схема установки мембранного насоса
