Обслуживание поршней подъемника
Обслуживание обоих цилиндров необходимо выполнять
в одно и то же время. При обслуживании поршневого
штока в уплотнение поршневого штока и на поршень
подъемника всегда следует устанавливать новые
уплотнительные кольца.
•
При наличии подъемника из нержавеющей стали для
обслуживания поршня следует использовать комплект
деталей для ремонта поршня 24G853. На иллюстрациях
и в спецификациях детали, входящие в этот комплект,
отмечаются символом
†
.
•
При наличии подъемника из углеродистой стали для
обслуживания поршня следует использовать комплект
деталей для ремонта поршня 24G854. На иллюстрациях
и в спецификациях детали, входящие в этот комплект,
отмечаются звездочкой.
Разборка поршня и уплотнения
1.
Выполните процедуру снятия давления, описание
которой приводится в разделе Процедура снятия
давления, стр. 13.
2.
Выполните процедуру, описание которой содержится
в разделе Отсоединение мембранного насоса, стр. 19,
или в разделе Отсоединение поршневого насоса,
стр. 19.
3.
Снимите гайки (117) и стопорные шайбы (116),
с помощью которых перекладина (114) крепится
к поршневым штокам (102). Кроме того, снимите
гайки (4) и шайбы (3), с помощью которых перекладина
крепится к стяжным шпилькам (2).
4.
При наличии подъемника из нержавеющей стали
необходимо выполнить следующие действия.
Раскрутите и извлеките четыре винта (124) и шайбы
(123). Затем снимите колпачок (120) поршня. Снимите
наружное уплотнительное кольцо (121) и внутреннее
уплотнительное кольцо (122) с колпачка поршня.
5.
Снимите фиксирующее кольцо (115).
6.
Осторожно извлеките поршневой шток из верхней
части цилиндра.
7.
Снимите корпус (103) уплотнения поршня и пружину
(104) с поршневого штока (102). Снимите наружное
уплотнительное кольцо (105) и внутреннее
уплотнительное кольцо (106) с корпуса уплотнения
поршня (103).
8.
Извлеките фиксирующее кольцо (112) и подшипник
(111) из корпуса (103) уплотнения поршня.
ПРЕДУПРЕЖДЕНИЕ
Не наклоняйте поршневой шток в ходе его извлечения или
установки. Это может привести к повреждению поршня или
внутренней поверхности цилиндра.
Р
ИС

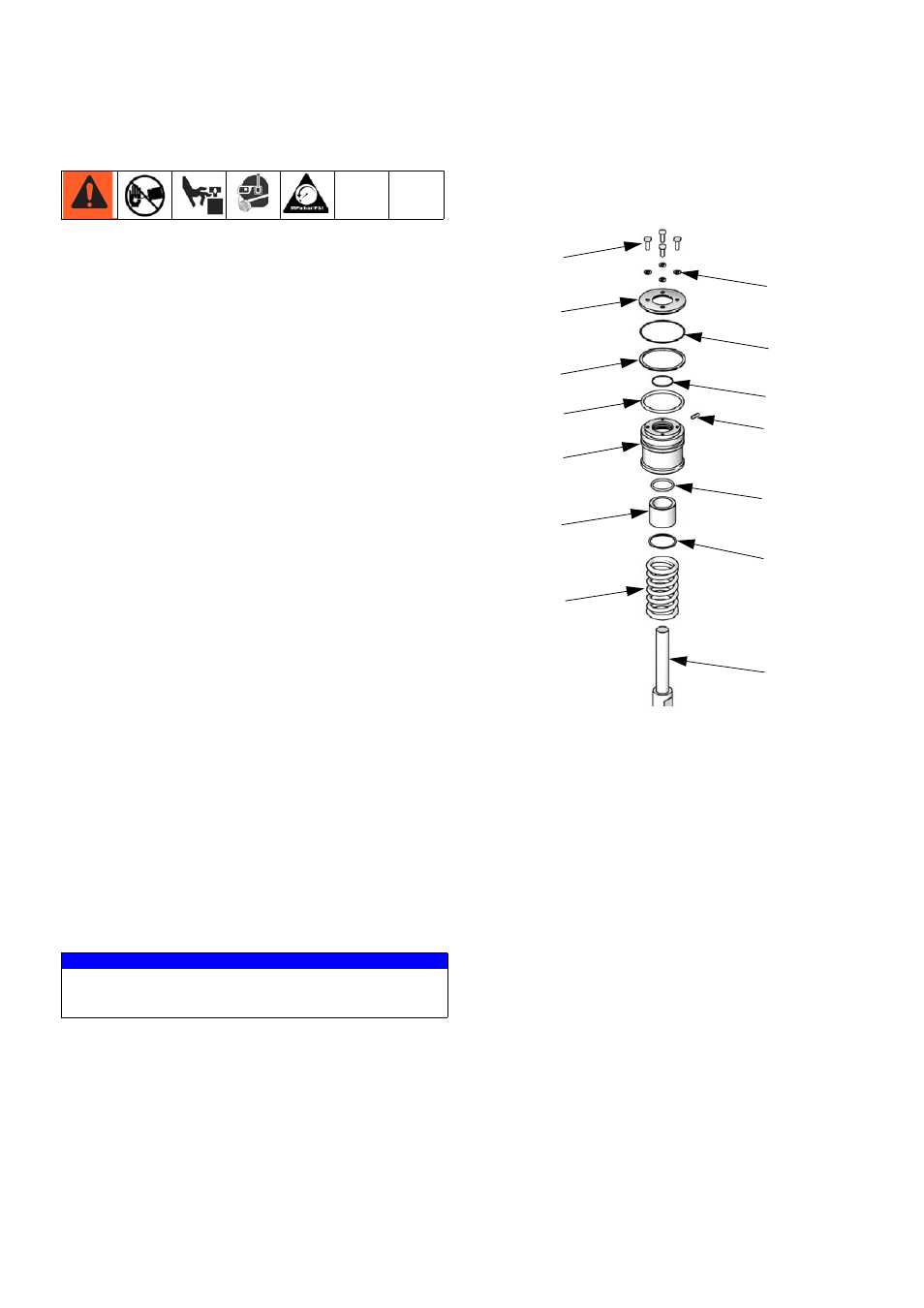

. 7. Уплотнение поршневого штока
124
123
120
121
†
113
106
*†
103
111
†
112
*†
104
*†
122
†
115
*†
105
*†
TI16472a
102
