Ремонт оборудования
3A2501M
19
Ремонт оборудования
Отсоединение
мембранного насоса
1.
Выполните процедуру снятия давления, описание
которой приводится в разделе Процедура снятия
давления, стр. 13.
2.
Отключите устройство подачи воздуха в надувное
уплотнение и устройство подачи воздуха для
пневморазгрузки.
3.
Снимите два фиксатора (13), с помощью которых
насос крепится к пластине подъемника. Извлеките
прокладки (8).
4.
Осторожно поднимите и снимите насос с пластины
подъемника.
5.
Снимите два фиксатора (12), с помощью которых
стяжные шпильки (2) крепятся к пластине подъемника.
Извлеките прокладки (7).
6.
Откройте главный воздушный клапан (BA).
Переведите клапан блока управления (BC) в положение
UP («Вверх»), чтобы поднять подъемник. Переведите
клапан блока управления в нейтральное положение.
Закройте главный воздушный клапан (BA).
7.
Опустите надувное уплотнение, чтобы снять его.
ПРИМЕЧАНИЕ. Сведения об очистке, ремонте
и спецификации деталей используемого вами мембранного
насоса см. в соответствующей инструкции.
Отсоединение
поршневого насоса
1.
Выполните процедуру снятия давления, описание
которой приводится в разделе Процедура снятия
давления, стр. 13.
2.
Отключите устройство подачи воздуха в надувное
уплотнение и устройство подачи воздуха для
пневморазгрузки.
3.
Снимите два фиксатора (12), с помощью которых
стяжные шпильки (2) крепятся к пластине подъемника.
Извлеките прокладки (7).
4.
Снимите гайку (4) и шайбу (3), с помощью которых шатун
(10) пневмодвигателя крепится к перекладине (114).
5.
Откройте главный воздушный клапан (BA).
Переведите клапан блока управления (BC) в положение
UP («Вверх»), чтобы поднять подъемник. Переведите
клапан блока управления в нейтральное положение.
Закройте главный воздушный клапан (BA).
6.
Для снятия насоса с пластины подъемника снимите
фиксатор (13) и прокладку (8). Осторожно поднимите
и снимите насос с пластины. При необходимости делать
это следует вдвоем.
ПРИМЕЧАНИЕ. Сведения об очистке, ремонте
и спецификации деталей используемых вами поршневого
насоса и пневмодвигателя см. в соответствующих
инструкциях.

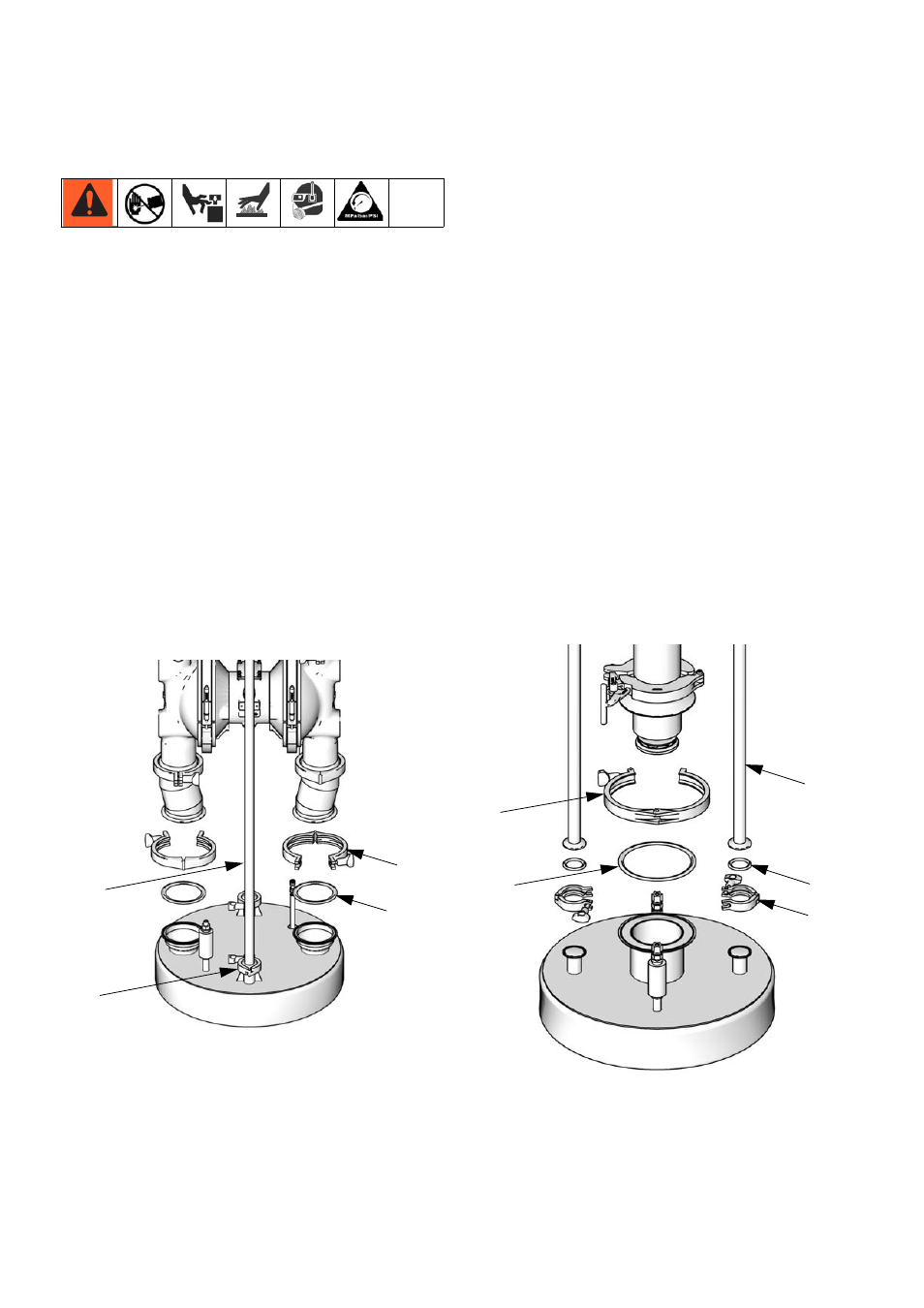

Р
ИС
. 5. Отсоединение мембранного насоса
13
8
ti16471a
12
2
Р
ИС
. 6. Снятие поршневого насоса
12
7
2
13
8
ti16470a
