Установка
3A2501M 11

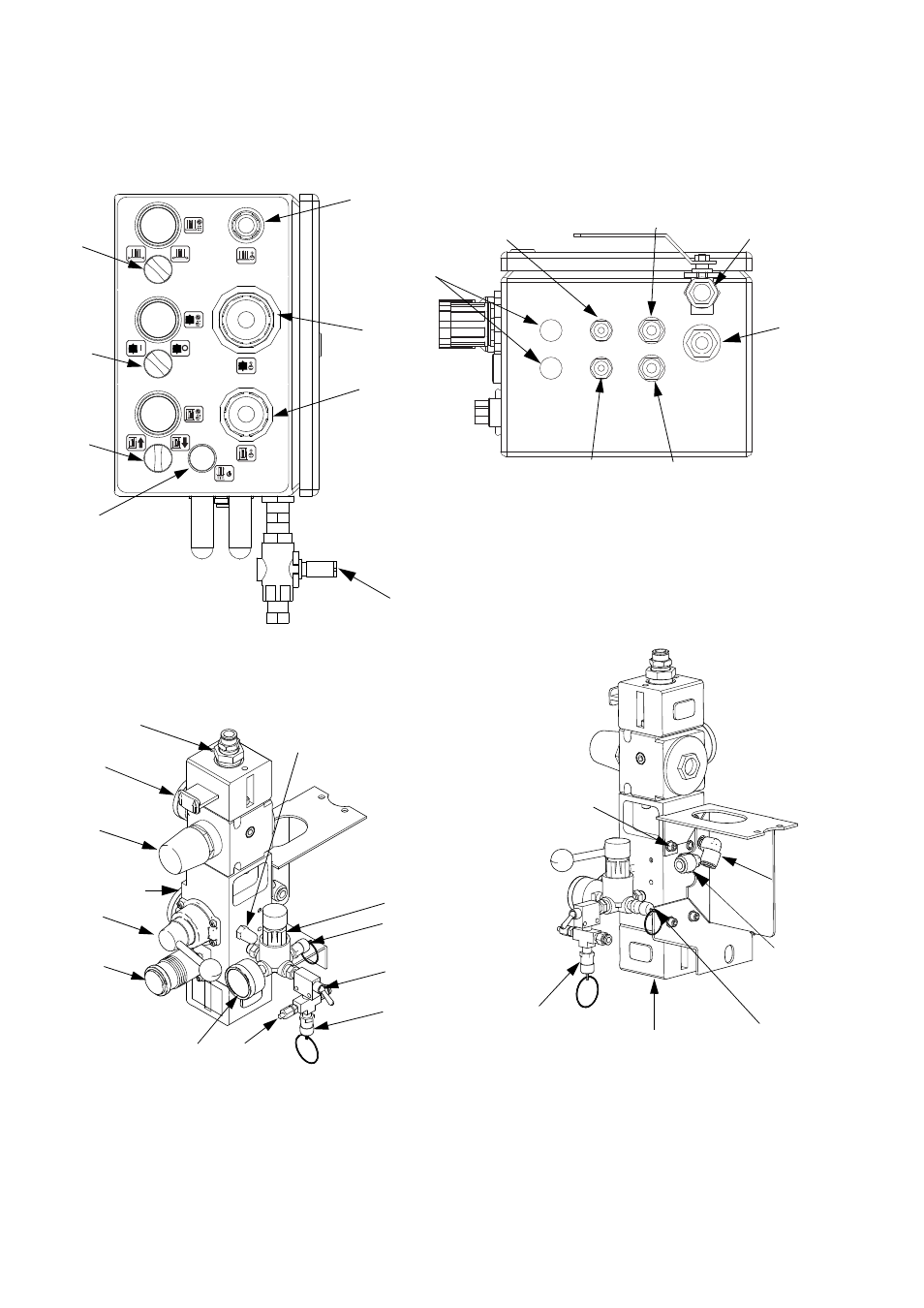

Р ИС . 3. Модули управления потоком воздуха
TI15715a
TI15716a
TI15717a
Открытый модуль управления
потоком воздуха (вид спереди)
Закрытый модуль управления
потоком воздуха (вид сбоку)
Закрытый модуль управления
потоком воздуха (вид снизу)
Открытый модуль управления
потоком воздуха (вид сзади)
TI15726a
BB
BC
BD
BE
BF
BG
BH
BK
BB
BC
BE
BF
BJ
BH
BJ
BA
Главный воздухоприемник
(на дне)
Устройство подачи воздуха в насос
Устройство
подачи воздуха
для пневмора-
згрузки
Устройство подачи воздуха
в блок поднятия подъемника
Устройство подачи воздуха
в блок опускания подъемника
Главный
воздухоприемник
и главный воздушный
клапан (BA)
Устройство подачи воздуха
для пневморазгрузки
Устройство
подачи
воздуха
в блок
поднятия
подъемника
Устройство подачи воздуха
в блок опускания подъемника
Выпускное
отверстие (BD)
Устройство подачи
воздуха в уплотнение
BA
BK
Устройство
подачи
воздуха
в насос
BG (на
иллюстрации
отсутствует)
Устройство
подачи воздуха
в уплотнение
BL
BK
